滑轨同步带固定结构
滑轨同步带固定结构
[申请公布号： CN107237568A 申请权利人： 无锡晶美精密滑轨有限公司; 发明设计人： 戴国平; 陆波; 梁志发; 司彤;]
摘要：
本发明属于滑轨技术领域，涉及一种滑轨同步带固定结构，包括与滑轨外轨固定连接的同步带卡扣，同步带卡扣侧面设置同步带槽，同步带卡扣上、对应于同步带槽的下方台面上均布设置仿形齿，滑轨上的同步带配合设置于同步带槽中；同步带盖板与同步带卡扣固定连接，同步带盖板上的悬臂插片伸入同步带外表面与同步带槽形成的间隙内，实现同步带的齿形部与仿形齿相啮合。本发明产品结构简单、合理巧妙，通过同步带卡扣牢靠稳定固定于滑轨外轨上，并在同步带卡扣上均布设置出与同步带的齿形相配合的仿形齿，实现滑轨外轨与同步带相联动，由于采用了特殊设计的同步带卡扣和同步带盖板使得滑轨外轨与同步带之间有效连接。
主权项：
一种滑轨同步带固定结构，其特征在于：包括与滑轨外轨（1）固定连接的同步带卡扣（3），同步带卡扣（3）侧面设置同步带槽（9），同步带卡扣（3）上、对应于同步带槽（9）的下方台面上均布设置仿形齿（8），滑轨上的同步带（2）配合设置于同步带槽（9）中；同步带盖板（4）与同步带卡扣（3）固定连接，同步带盖板（4）上的悬臂插片（12）伸入同步带（2）外表面与同步带槽（9）形成的间隙内，实现同步带（2）的齿形部与仿形齿（8）相啮合。
1.一种滑轨同步带固定结构，其特征在于：包括与滑轨外轨（1）固定连接的同步带卡扣（3），同步带卡扣（3）侧面设置同步带槽（9），同步带卡扣（3）上、对应于同步带槽（9）的下方台面上均布设置仿形齿（8），滑轨上的同步带（2）配合设置于同步带槽（9）中；同步带盖板（4）与同步带卡扣（3）固定连接，同步带盖板（4）上的悬臂插片（12）伸入同步带（2）外表面与同步带槽（9）形成的间隙内，实现同步带（2）的齿形部与仿形齿（8）相啮合。
2.如权利要求1所述的滑轨同步带固定结构，其特征在于：滑轨外轨（1）上通过冲压形成挂钩孔（11）和挂钩（10），同步带卡扣（3）上设置方槽（6）和凸起（7），方槽（6）与挂钩（10）相配合，凸起（7）伸入挂钩孔（11）中。
3.如权利要求1所述的滑轨同步带固定结构，其特征在于：所述同步带盖板（4）与同步带卡扣（3）之间通过螺栓（5）固定连接，且同步带卡扣（3）上设置有凹槽（3-1），同步带盖板（4）上冲压形成朝向板体内侧延伸的环形凸柱（4-1），相应的同步带盖板（4）外侧表面形成螺栓槽（4-2），环形凸起（4-1）与凹槽（3-1）相配合，螺栓（5）头部置于螺栓槽（4-2）中。
4.如权利要求1所述的滑轨同步带固定结构，其特征在于：同步带盖板（4）与同步带卡扣（3）之间通过挂钩、倒扣相连接。
5.如权利要求1所述的滑轨同步带固定结构，其特征在于：所述悬臂插片（12）将同步带盖板（4）的内侧表面分为同步带盖板上部（4-1）和同步带盖板下部（4-2），同步带盖板上部（4-1）压紧于同步带卡扣（3）的上部表面，同步带盖板下部（4-2）压紧于同步带卡扣（3）的下部表面。
滑轨同步带固定结构
技术领域
本发明属于滑轨技术领域，涉及一种滑轨同步带固定结构。
背景技术
滑轨是各类移动滑门、抽屉常常采用的滑动控制部件，常见滑轨的内外轨之间通过滚珠架及滚珠配合连接，使用时通过外力拉动实现两节或多节滑轨之间的相对滑动。目前，市面长也出现了由外力作用实现两节或多节滑轨之间相对滑动的滑轨，这种滑轨通过设置同步带实现两节或多节滑轨之间的相对滑动，同步带与其中一节滑轨相连接，同步带的支撑轴及驱动轴设置于另一节滑轨上，同步带与滑轨的连接质量对整个滑轨的运行有着重要影响。
发明内容
本发明针对上述问题，提供一种滑轨同步带固定结构，该固定结构与滑轨连接可靠稳定，并能与同步带有效连接，避免同步带在运转过程与同步带卡扣之间发生跳齿现象。
按照本发明的技术方案：一种滑轨同步带固定结构，其特征在于：包括与滑轨外轨固定连接的同步带卡扣，同步带卡扣侧面设置同步带槽，同步带卡扣上、对应于同步带槽的下方台面上均布设置仿形齿，滑轨上的同步带配合设置于同步带槽中；同步带盖板与同步带卡扣固定连接，同步带盖板上的悬臂插片伸入同步带外表面与同步带槽形成的间隙内，实现同步带的齿形部与仿形齿相啮合。
作为本发明的进一步改进，滑轨外轨上通过冲压形成挂钩孔和挂钩，同步带卡扣上设置方槽和凸起，方槽与挂钩相配合，凸起伸入挂钩孔中。
作为本发明的进一步改进，所述同步带盖板与同步带卡扣之间通过螺栓固定连接，且同步带卡扣上设置有凹槽，同步带盖板上冲压形成朝向板体内侧延伸的环形凸柱，相应的同步带盖板外侧表面形成螺栓槽，环形凸起与凹槽相配合，螺栓头部置于螺栓槽中。
作为本发明的进一步改进，同步带盖板与同步带卡扣之间通过挂钩、倒扣相连接。
作为本发明的进一步改进，所述悬臂插片将同步带盖板的内侧表面分为同步带盖板上部和同步带盖板下部，同步带盖板上部压紧于同步带卡扣的上部表面，同步带盖板下部压紧于同步带卡扣的下部表面。
本发明的技术效果在于：本发明产品结构简单、合理巧妙，通过同步带卡扣牢靠稳定固定于滑轨外轨上，并在同步带卡扣上均布设置出与同步带的齿形相配合的仿形齿，实现滑轨外轨与同步带相联动，由于采用了特殊设计的同步带卡扣和同步带盖板使得滑轨外轨与同步带之间有效连接。
附图说明

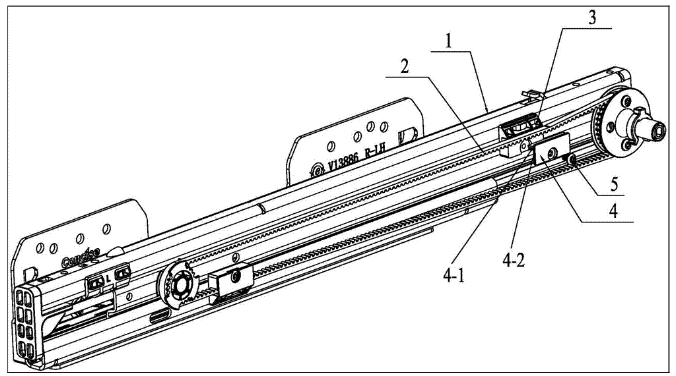

图1为本发明的结构示意图。

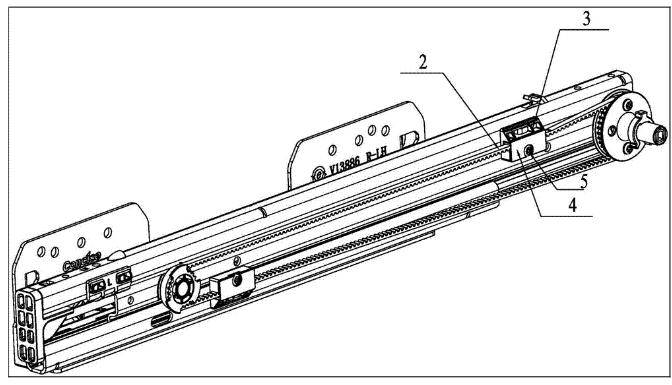

图2为本发明同步带卡扣与同步带盖板的分解状态示意图。

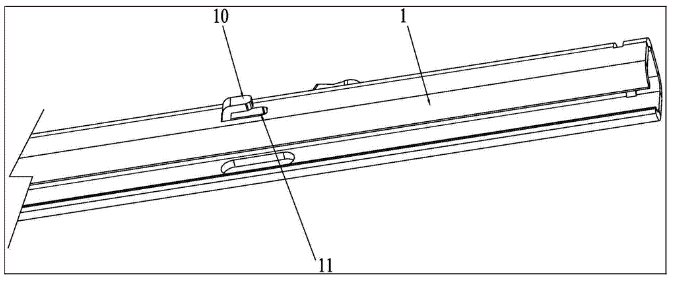

图3为本发明中挂钩及挂钩孔的布置状态图。

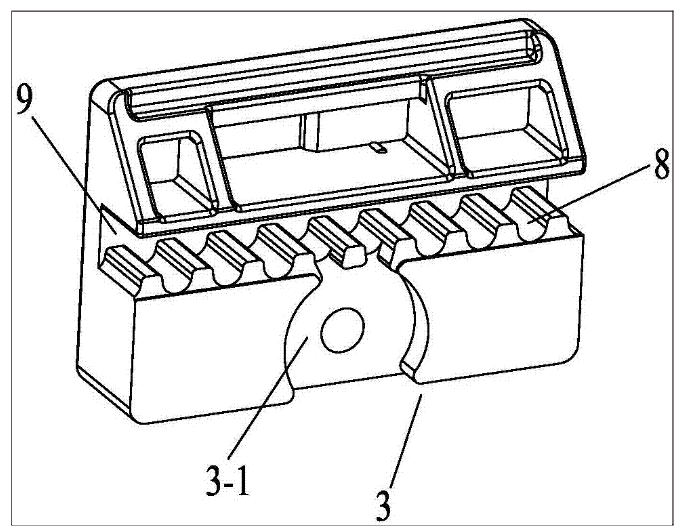

图4为本发明中同步带卡扣的立体图。

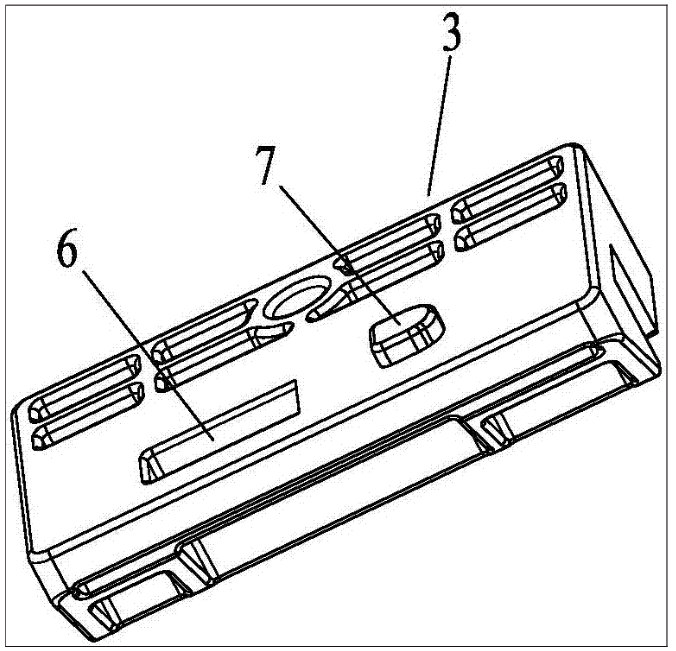

图5为本发明中同步带卡扣的立体图。

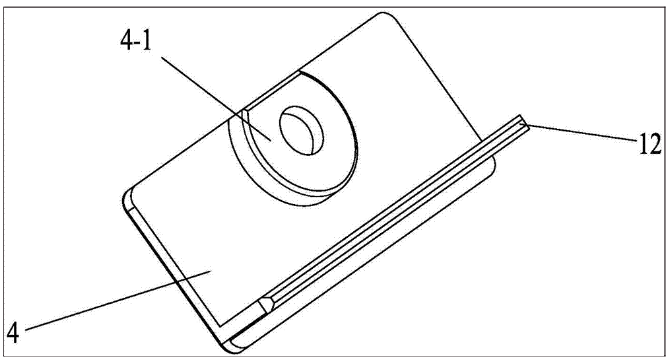

图6为本发明中同步带盖板的立体图。

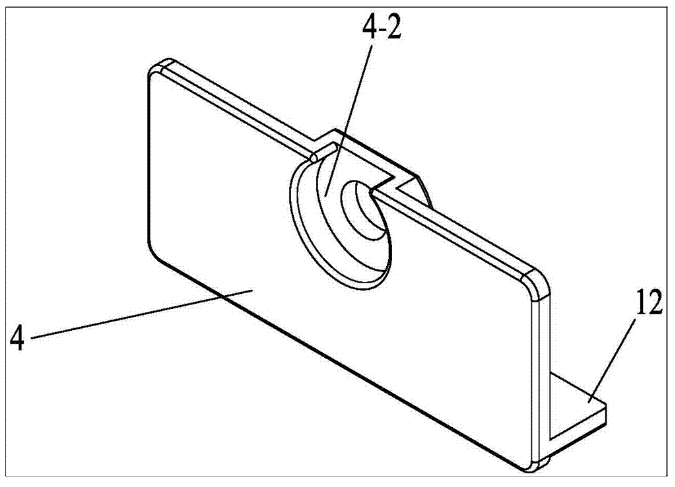

图7为本发明中同步带盖板的立体图。
具体实施方式
下面结合附图对本发明的具体实施方式作进一步的说明。
图1~7中，包括滑轨外轨1、同步带2、同步带卡扣3、凹槽3-1、同步带盖板4、环形凸起4-1、螺栓槽4-2、螺栓5、方槽6、凸起7、仿形齿8、同步带槽9、挂钩10、挂钩孔11、悬臂插片12等。
如图1~7所示，本发明是一种滑轨同步带固定结构，包括与滑轨外轨1固定连接的同步带卡扣3，同步带卡扣3侧面设置同步带槽9，同步带卡扣3上、对应于同步带槽9的下方台面上均布设置仿形齿8，滑轨上的同步带2配合设置于同步带槽9中；同步带盖板4与同步带卡扣3固定连接，同步带盖板4上的悬臂插片12伸入同步带2外表面与同步带槽9形成的间隙内，实现同步带2的齿形部与仿形齿8相啮合。
滑轨外轨1上通过冲压形成挂钩孔11和挂钩10，同步带卡扣3上设置方槽6和凸起7，方槽6与挂钩10相配合，凸起7伸入挂钩孔11中。
同步带盖板4与同步带卡扣3之间通过螺栓5固定连接，且同步带卡扣3上设置有凹槽3-1，同步带盖板4上冲压形成朝向板体内侧延伸的环形凸柱4-1，相应的同步带盖板4外侧表面形成螺栓槽4-2，环形凸起4-1与凹槽3-1相配合，螺栓5头部置于螺栓槽4-2中。
同步带盖板4与同步带卡扣3之间通过挂钩、倒扣相连接。
悬臂插片12将同步带盖板4的内侧表面分为同步带盖板上部4-1和同步带盖板下部4-2，同步带盖板上部4-1压紧于同步带卡扣3的上部表面，同步带盖板下部4-2压紧于同步带卡扣3的下部表面。
本发明的工作过程如下：在工作时，由外部驱动装置带动驱动轴，驱动轴驱动同步带2，实现滑轨的伸长或回收运动。由于同步带卡扣3上设置有与同步带2的齿形部相啮合的仿形齿8，并通过同步带盖板4上的悬臂插片12有效实现同步带2与仿形齿8的啮合，确保同步带2与仿形齿8之间固定连接不发生错位或跳齿现象，实现两节滑轨之间的错开运动。同时，同步带卡扣3通过凸起7、方槽6与滑轨外轨1上的挂钩10和挂钩孔11相配合连接，连接可靠稳定。
