多楔带轮  【相关链接 多楔带

多楔带轮技术尺寸参数

多楔带轮的轮槽尺寸(摘自GB/T 16588-1996)

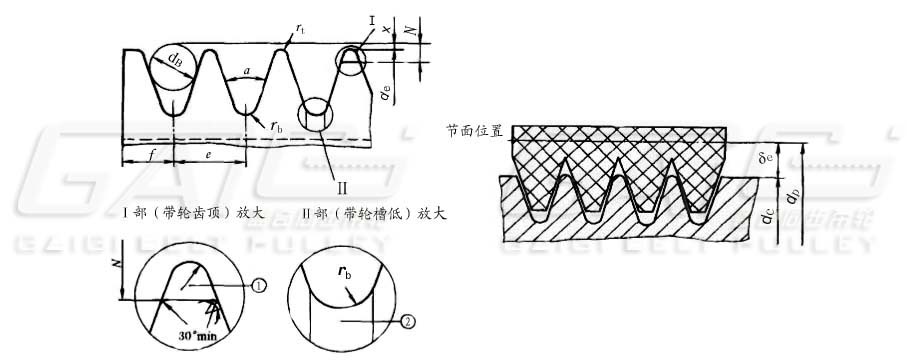

多楔带轮

de – 有效直径;do-外径; K-检验用圆球或者圆柱的外切线之间的距离;dB-检验用圆球或者圆柱直径
δe- 有效线差;de-有效直径;dp-节径节面位置
①轮槽楔顶轮廓线可位于该区域任何部位,该轮廓线的两端应有一个与轮槽侧面相切的圆角(最小30°)
②轮槽槽底轮廓线可位于rb弧线以下。

型号 PH PJ PK PL PM
槽距e 1.6±0.03 2.34±0.03 3.56±0.05 4.7±0.05 9.4±0.08
槽角a 40°±0.5° 40°±0.5° 40°±0.5° 40°±0.5° 40°±0.5°
楔顶圆角半径rb,最小值 0.15 0.2 0.25 0.4 0.75
楔底圆弧半径rt,最大值 0.3 0.4 0.5 0.4 0.75
检验用圆球或圆柱直径dB 1±0.01 1.5±0.01 2.5±0.01 3.5±0.01 7±0.01
2X,公称值 0.11 0.23 0.99 2.36 4.53
2N,最大值 1.08 1.22 2.06 3.5 5.92
f,最小值 1.3 1.8 2.5 3.3 6.4
带轮最小有效直径de 13 20 45 75 180
有效线差公称值δe 0.8 1.2 2 3 4
注:
1. 表中所列的e值极限偏差仅用于两相邻槽中心线的间距。
2. 槽距的累积误差不得超出±0.3mm 。
3. 槽的中心线应对带轮轴线呈90°±0.5°。
4. 尺寸N不是从带轮有效直径端点量起,而是从检验用圆球或者圆柱的外切线量起。
多楔带轮公差(摘自GB/T 16588-1996

有效直径de 径向跳动 槽间直径差值
公差值 槽数 直径最大差值
de≤74 0.13 n≤6 0.1
n>6 0.1+(n-6)×0.003
74<de≤250 0.25 n≤10 0.15
n>10 0.15+(n-10)×0.005
250<de≤500 0.25+(de-250)×0.0004 n≤10 0.15
n>10 0.15+(n-10)×0.005
de>500 0.25+(de-250)×0.0004 n≤10 0.25
n>10 0.25+(n-10)×0.01
订购需知:
您在订购多楔带轮的同时,请您提供您需要的多楔带轮直径与槽数。

多楔带轮直径(以下直径仅供参考) 单位:mm
型号
有效直径
PJ 20 22.4 25 28 31.5 33.5 35.5 37.5 40 42.5 45 47.5 50 53 56 60 63 71 75 80 90 95 100 106 112 118 125 132 140 150 160 170 180 200 212 224 236 250 265 280 300
PL 75 80 90 95 100 106 112 118 125 132 140 150 160 170 180 200 212 224 236 250 265 280 300 315 335 355 375 400 425 450 470 500 560 600 630 710 750
PM 180 200 212 224 236 250 265 280 300 315 355 375 400 425 450 475 500 560 600 630 710 750 800 850 900 950 1000 1120
