电动药碾子

【授权公告号：CN206560905U 申请权利人： 重庆医药高等专科学校; 发明设计人： 张亚红; 王丽娟; 石磊; 曲志成;】

摘要：
本实用新型涉及一种电动药碾子，包括碾槽和碾盘，所述碾槽可移动地设置在一底座上，所述底座上设有用于驱动碾槽进行往复直线运动的驱动装置，所述驱动装置包括第一同步带、第一带轮、第二同步带、第二带轮、连接块和电机，所述第一同步带紧套于两条所述第一带轮上，第一同步带两侧分别平行设置有一所述第二同步带，第一同步带的整个外周面设有传动齿，所述第二同步带紧套于两个所述第二带轮上，第二同步带的部分外周面设有传动齿，两条第二同步带交替与第一同步带啮合，所述连接块设置在碾槽底部、且与第一同步带内周面连接，所述电机用于驱动第二带轮转动。该结构的电动药碾子，结构紧凑、操作方便且省时省力。

主权项：
一种电动药碾子，包括碾槽和碾盘，其特征在于：所述碾槽可移动地设置在一底座上，所述底座上设有用于驱动碾槽进行往复直线运动的驱动装置，所述驱动装置包括第一同步带、第一带轮、第二同步带、第二带轮、连接块和电机，所述第一同步带紧套于两条所述第一带轮上，第一同步带两侧分别平行设置有一所述第二同步带，第一同步带的整个外周面设有传动齿，所述第二同步带紧套于两个所述第二带轮上，第二同步带的部分外周面设有传动齿，两条第二同步带交替与第一同步带啮合，所述连接块设置在碾槽底部、且与第一同步带内周面连接，所述电机用于驱动第二带轮转动。

要求：
1.一种电动药碾子，包括碾槽和碾盘，其特征在于：所述碾槽可移动地设置在一底座上，所述底座上设有用于驱动碾槽进行往复直线运动的驱动装置，所述驱动装置包括第一同步带、第一带轮、第二同步带、第二带轮、连接块和电机，所述第一同步带紧套于两条所述第一带轮上，第一同步带两侧分别平行设置有一所述第二同步带，第一同步带的整个外周面设有传动齿，所述第二同步带紧套于两个所述第二带轮上，第二同步带的部分外周面设有传动齿，两条第二同步带交替与第一同步带啮合，所述连接块设置在碾槽底部、且与第一同步带内周面连接，所述电机用于驱动第二带轮转动。

2.根据权利要求1所述的电动药碾子，其特征在于：两个分别驱动两条第二同步带转动的第二带轮上分别同轴套设有一传动齿轮，两个所述传动齿轮啮合，所述电机驱动任一传动齿轮转动。

3.根据权利要求2所述的电动药碾子，其特征在于：所述第一同步带和第二同步带的内周面设有传动齿。

4.根据权利要求3所述的电动药碾子，其特征在于：所述碾槽滚动设置在底座上。

电动药碾子
技术领域

本实用新型涉及一种电动药碾子。

背景技术

药碾子是中医加工药材的工具，其适于质地松脆、吸湿性小、不与铁起反应药物的粉碎。药碾子一般包括碾槽和碾盘，碾槽为一弧形长槽，碾盘为中心开孔的圆盘且碾盘的开孔中穿装有碾盘轴，将药材放在碾槽内，用手握或者脚踩碾盘轴，推动碾盘在碾槽内来回滚动，从而可将碾槽内的药材碾碎。现有的药碾子只能由人工操作，当用手长时间操作时会损伤到肘关节，当用脚长时间操作时会损伤到膝关节，同时，人力操作的效率很低且碾药效果不好。

实用新型内容

有鉴于此，本实用新型目的是提供一种结构紧凑、操作方便且省时省力的电动药碾子。

为了实现上述目的，本实用新型通过如下的技术方案来实现：一种电动药碾子，包括碾槽和碾盘，所述碾槽可移动地设置在一底座上，所述底座上设有用于驱动碾槽进行往复直线运动的驱动装置，所述驱动装置包括第一同步带、第一带轮、第二同步带、第二带轮、连接块和电机，所述第一同步带紧套于两条所述第一带轮上，第一同步带两侧分别平行设置有一所述第二同步带，第一同步带的整个外周面设有传动齿，所述第二同步带紧套于两个所述第二带轮上，第二同步带的部分外周面设有传动齿，两条第二同步带交替与第一同步带啮合，所述连接块设置在碾槽底部、且与第一同步带内周面连接，所述电机用于驱动第二带轮转动。

进一步地，两个分别驱动两条第二同步带转动的第二带轮上分别同轴套设有一传动齿轮，两个所述传动齿轮啮合，所述电机驱动任一传动齿轮转动。

进一步地，所述第一同步带和第二同步带的内周面设有传动齿。

进一步地，所述碾槽滚动设置在底座上。

本实用新型的有益效果：本实用新型的一种电动药碾子，包括碾槽和碾盘，所述碾槽可移动地设置在一底座上，所述底座上设有用于驱动碾槽进行往复直线运动的驱动装置，所述驱动装置包括第一同步带、第一带轮、第二同步带、第二带轮、连接块和电机，所述第一同步带紧套于两条所述第一带轮上，第一同步带两侧分别平行设置有一所述第二同步带，第一同步带的整个外周面设有传动齿，所述第二同步带紧套于两个所述第二带轮上，第二同步带的部分外周面设有传动齿，两条第二同步带交替与第一同步带啮合，所述连接块设置在碾槽底部、且与第一同步带内周面连接，所述电机用于驱动第二带轮转动。该结构的电动药碾子，结构紧凑、操作方便且省时省力。

附图说明

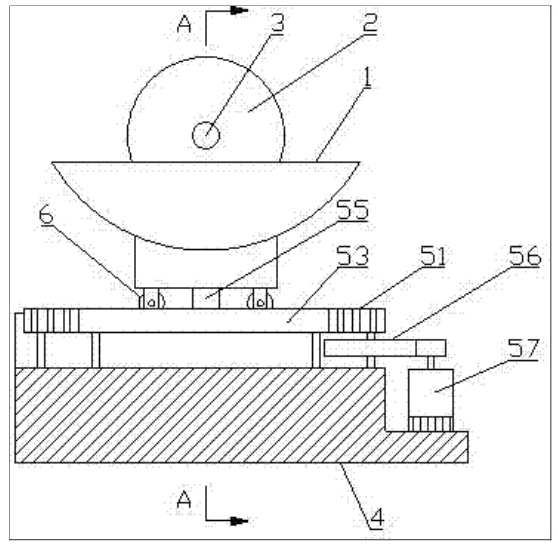

图1为本实用新型的结构示意图；

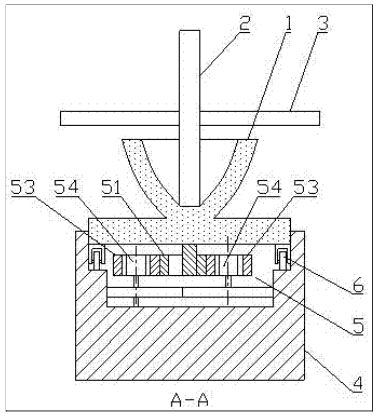

图2为图1中的A-A剖视图；

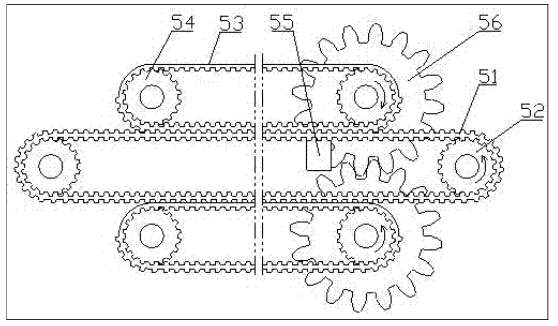

图3为驱动装置的结构示意图。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-3，本实用新型提供一种技术方案：一种电动药碾子，包括碾槽1和碾盘2，所述碾槽1可移动地设置在一底座4上，碾盘2中心处设有一碾轴3，所述底座4上设有用于驱动碾槽1进行往复直线运动的驱动装置5，所述驱动装置5包括第一同步带51、第一带轮52、第二同步带53、第二带轮54、连接块55和电机57，所述第一同步带51紧套于两条所述第一带轮52上，第一同步带51两侧分别平行设置有一所述第二同步带53，两条第二同步带53位于第一同步带51的外侧，第一同步带51和第二同步带53水平设置，第一同步带51的整个外周面设有传动齿，所述第二同步带53紧套于两个所述第二带轮54上，第二同步带53的部分外周面设有传动齿，另一部分则不设置传动齿，两条第二同步带53交替与第一同步带51啮合，优选在第二同步带53外周面的一半长度上设有传动齿，这样第二同步带53所需长度最短，整体结构更紧凑，所述连接块55设置在碾槽1底部、且与第一同步带51内周面连接，连接块55只与第一同步带51内周面的一侧连接，所述电机57用于驱动第二带轮54转动，可以是两个电机57分别用于驱动两个第二带轮54（此处的两个第二带轮54分别与两条第二传动带传动配合），也可以是一个电机57来实现对两个第二带轮54的驱动。具体的，两条第二同步带53以相反的传动方向交替的与第一同步带51啮合，且第一传动带比第二传动带长，从而保证连接块55始终作往复直线运动。通过驱动装置5来驱动碾槽1来回移动，操作者只需握住碾轴3即可，不用来回往复用力，操作方便、省时省力。

作为上述方案的进一步改进，两个分别驱动两条第二同步带53转动的第二带轮54上分别同轴套设有一传动齿轮56，两个所述传动齿轮56啮合，所述电机57驱动任一传动齿轮56转动。通过一个电机57来提供往复直线运动的动力，结构紧凑，成本低，重量轻。

作为上述方案的进一步改进，所述第一同步带51和第二同步带53的内周面设有传动齿，相应的，第一带轮52和第二带轮54成齿形，从而分别与第一同步带51和第二同步带53啮合。这样设置避免了传动过程中发生打滑现象。

作为上述方案的进一步改进，所述碾槽1滚动设置在底座4上，具体的，碾槽1底部设有滚轮6，滚动移动的方式阻力小，对电机57的功率、连接块55与第一同步带51的连接强度等要求降低。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
