一种载具上输送皮带组件
一种载具上输送皮带组件
【授权公告号： CN206590464U ；申请权利人：苏州慕尚自动化科技有限公司; 发明设计人：丁海波; 代飞; 】
摘要：
本实用新型公开了一种载具上输送皮带组件，包括一对结构相同的底座、所述底座上穿插有输送同步轮和输送从动轮，输送同步带绕在所述输送同步轮和输送从动轮的轮子上做环形运动，位于所述输送同步带的内侧贴合有同步齿形带，所述同步齿形带与输送同步轮的轮子啮合，本实用新型改良了输送同步带，将其内侧设置有同步齿形带，有利于同步齿形带与同步轮的啮合，解决了皮带打滑的问题，同时不容易使得皮带脱轨，提高了皮带的利用效率，降低了生产成本。
主权项：
一种载具上输送皮带组件，其特征在于：包括一对结构相同的底座(1)、所述底座(1)上穿插有输送同步轮(2)和输送从动轮(10)，输送同步带(4)绕在所述输送同步轮(2)和输送从动轮(10)的轮子上做环形运动，位于所述输送同步带(4)的内侧贴合有同步齿形带(9)，所述同步齿形带(9)与输送同步轮(2)的轮子啮合。
要求：
1.一种载具上输送皮带组件，其特征在于：包括一对结构相同的底座(1)、所述底座(1)上穿插有输送同步轮(2)和输送从动轮(10)，输送同步带(4)绕在所述输送同步轮(2)和输送从动轮(10)的轮子上做环形运动，位于所述输送同步带(4)的内侧贴合有同步齿形带(9)，所述同步齿形带(9)与输送同步轮(2)的轮子啮合。
2.根据权利要求1所述的一种载具上输送皮带组件，其特征在于：所述同步齿形带(9)与所述输送从动轮(10)的轮子啮合。
3.根据权利要求2所述的一种载具上输送皮带组件，其特征在于：所述输送同步带(4)之间设有同步带支撑条(6)。
4.根据权利要求3所述的一种载具上输送皮带组件，其特征在于：所述输送同步轮(2)穿过所述底座(1)通过传动同步带(3)与传动电机(5)传动连接，所述传动电机(5)为其提供动力。
5.根据权利要求4所述的一种载具上输送皮带组件，其特征在于：位于所述输送从动轮(10)的底部设有涨紧机构(7)。
6.根据权利要求5所述的一种载具上输送皮带组件，其特征在于：沿输送同步带(4)前进方向的末端设有载具流出传感器(8)，所述载具流出传感器(8)用于监控载具的流出情况，将数字信号反馈给主机。
一种载具上输送皮带组件
技术领域
本实用新型涉及一种输送皮带组件，尤其是涉及一种载具上输送皮带组件。
背景技术
现有的输送皮带在齿轮上传动是传统的输送方式，为了涨紧皮带，往往导致皮带易打滑，脱轨后易发生变形。这样就必须更换皮带，无形中增加了生产成本，降低了生产效率。
实用新型内容
本实用新型的目的是解决上述提出的问题，提供一种防止皮带脱轨打滑的一种载具上输送皮带组件。
本实用新型的目的是以如下方式实现的：一种载具上输送皮带组件，包括一对结构相同的底座、所述底座上穿插有输送同步轮和输送从动轮，输送同步带绕在所述输送同步轮和输送从动轮的轮子上做环形运动，位于所述输送同步带的内侧贴合有同步齿形带，所述同步齿形带与输送同步轮的轮子啮合。
上述的一种载具上输送皮带组件，所述同步齿形带与所述输送从动轮的轮子啮合。
上述的一种载具上输送皮带组件，所述输送同步带之间设有同步带支撑条。
上述的一种载具上输送皮带组件，所述输送同步轮穿过所述底座通过传动同步带与传动电机传动连接，所述传动电机为其提供动力。
上述的一种载具上输送皮带组件，位于所述输送从动轮的底部设有涨紧机构。
上述的一种载具上输送皮带组件，沿输送同步带前进方向的末端设有载具流出传感器，所述载具流出传感器用于监控载具的流出情况，将数字信号反馈给主机。
本实用新型的优点：本实用新型改良了输送同步带，将其内侧设置有同步齿形带，有利于同步齿形带与同步轮的啮合，解决了皮带打滑的问题，同时不容易使得皮带脱轨，提高了皮带的利用效率，降低了生产成本。
附图说明
为了使本实用新型的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对本实用新型作进一步详细的说明，其中

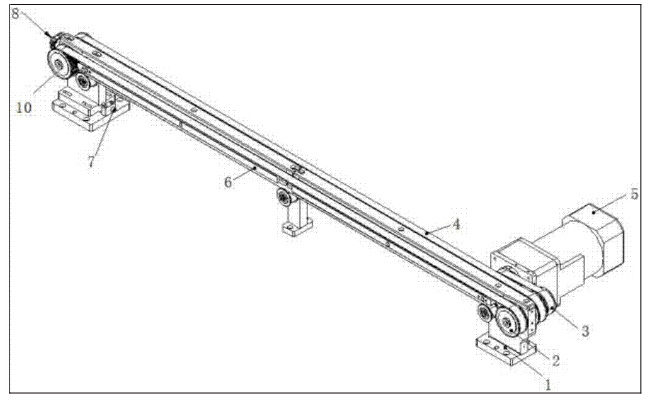

图1是本实用新型的结构示意图；

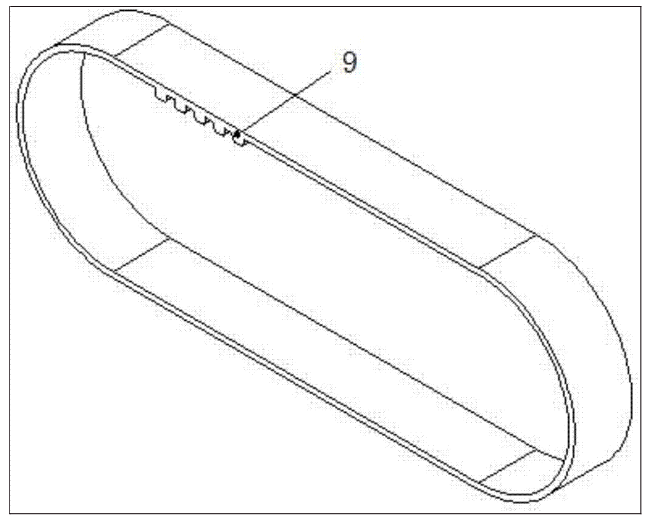

图2是同步齿形带的结构示意图；
附图标记：1、底座，2、输送同步轮，3、传动同步带，4、输送同步带，5、传动电机，6、同步带支撑条，7、涨紧机构，8、载具流出传感器，9、同步齿形带，10、输送从动轮。
具体实施方式：
见图1和图2所示，一种载具上输送皮带组件，包括一对结构相同的底座1、所述底座1上穿插有输送同步轮2和输送从动轮10，输送同步带4绕在所述输送同步轮2和输送从动轮10的轮子上做环形运动，位于所述输送同步带4的内侧贴合有同步齿形带9，所述同步齿形带9与输送同步轮2的轮子啮合。所述同步齿形带9与所述输送从动轮10的轮子啮合。所述输送同步带4之间设有同步带支撑条6。所述输送同步轮2穿过所述底座1通过传动同步带3与传动电机5 传动连接，所述传动电机5为其提供动力。位于所述输送从动轮10的底部设有涨紧机构7。沿输送同步带4前进方向的末端设有载具流出传感器8，所述载具流出传感器8用于监控载具的流出情况，将数字信号反馈给主机。
