可换向且能处理异常钞的纸币传输通道装置
可换向且能处理异常钞的纸币传输通道装置
【申请公布号：CN107301722A；申请权利人：恒银金融科技股份有限公司; 发明设计人：江浩然; 】
摘要：
本发明属于自动存取款机技术领域，尤其涉及一种可换向且能处理异常钞的纸币传输通道装置。包括三个钣金支架，用于安装该纸币传输通道板，四组传动齿轮，一组同步带轮，通过同步皮带将外接动力引入装置中，所述纸币传输通道板包括上通道板，后通道板，辊通道板，下通道板，该上下通道板，后通道板之间形成纸币传输路径，纸币通过传动轴的鼓形轮上的平皮带形成钞票运送；还包括转角换向器，设置在所述辊通道板与所述上通道板的汇合处，所述下通道板的下部设置有电磁铁拉力挚，上电后电磁铁的内部铁芯向上运动，顶到上通道板，形成钞票传输通道上的一个阻碍。本装置在辊通道板上有传动辊可以正反转，残缺的纸币回转回去，增加了纸币的通过性。
主权项：
一种可换向且能处理异常钞的纸币传输通道装置，包括三个钣金支架，用于安装该纸币传输通道板，四组传动齿轮，安装在传动轴上，用以带动传动轴运动，一组同步带轮，通过同步皮带将外接动力引入装置中，驱动装置运动所述纸币传输通道板包括上通道板，后通道板，辊通道板，下通道板，该上下通道板，后通道板之间形成纸币传输路径，纸币通过传动轴的鼓形轮上的平皮带形成钞票运送；其特征在于：还包括转角换向器，设置在所述辊通道板与所述上通道板的汇合处，所述下通道板的下部设置有电磁铁拉力挚，上电后电磁铁的内部铁芯向上运动，到位后电磁铁的内部铁芯伸出下通道板，顶到上通道板，形成钞票传输通道上的一个阻碍。
要求：
1.一种可换向且能处理异常钞的纸币传输通道装置，包括三个钣金支架，用于安装该纸币传输通道板，四组传动齿轮，安装在传动轴上，用以带动传动轴运动，一组同步带轮，通过同步皮带将外接动力引入装置中，驱动装置运动所述纸币传输通道板包括上通道板，后通道板，辊通道板，下通道板，该上下通道板，后通道板之间形成纸币传输路径，纸币通过传动轴的鼓形轮上的平皮带形成钞票运送；其特征在于：还包括转角换向器，设置在所述辊通道板与所述上通道板的汇合处，所述下通道板的下部设置有电磁铁拉力挚，上电后电磁铁的内部铁芯向上运动，到位后电磁铁的内部铁芯伸出下通道板，顶到上通道板，形成钞票传输通道上的一个阻碍。
2.根据权利要求1所述的可换向且能处理异常钞的纸币传输通道装置，其特征在于：所述上通道板上设有一个浮动轮。
3.根据权利要求1所述的可换向且能处理异常钞的纸币传输通道装置，其特征在于：所述换向器由电池铁控制转向。
可换向且能处理异常钞的纸币传输通道装置
技术领域
本发明属于自动存取款机技术领域，尤其涉及一种可换向且能处理异常钞的纸币传输通道装置。
背景技术
现有的金融自助服务终端中包含有自动存款机、自动取款机以及自动存取款机，在这些直接处理纸质货币的设备中为了实现人机之间的纸币交换功能，均需要配有纸币可换向传输通道装置，该装置用以传输使用者欲存入自助设备的纸币到终端钱箱或传输终端钱箱的纸币给使用者。
特别是在存取款机中的纸币传输通道装置用来传输分钞叠钞功能模块出来的纸币经由钞票检测装置存储于机芯暂存部，或将存储于暂存部的纸币经过钞票检测装置再经由纸币传输通道装置传送到下部机芯。再此期间会有使用者误将对折异常钞，放入分钞叠钞功能模块中，在通道传输中会出现动力轮接触不到纸币造成纸币停滞而卡钞。虽然申请人也申请了这种装置，如申请号201510993150.1，专利名称：可换向的纸币传输装置，但是现有这种装置没有解决对折异常抄的问题。
发明内容
本发明的主要目的在于克服上述技术的不足，而提供一种可换向且能处理异常钞的纸币传输通道装置，能够对对折异常抄进行处理。
本发明为实现上述目的，采用以下技术方案：一种可换向且能处理异常钞的纸币传输通道装置，包括三个钣金支架，用于安装该纸币传输通道板，四组传动齿轮，安装在传动轴上，用以带动传动轴运动，一组同步带轮，通过同步皮带将外接动力引入装置中，驱动装置运动所述纸币传输通道板包括上通道板，后通道板，辊通道板，下通道板，该上下通道板，后通道板之间形成纸币传输路径，纸币通过传动轴的鼓形轮上的平皮带形成钞票运送；其特征在于：还包括转角换向器，设置在所述辊通道板与所述上通道板的汇合处，所述下通道板的下部设置有电磁铁拉力挚，上电后电磁铁的内部铁芯向上运动，到位后电磁铁的内部铁芯伸出下通道板，顶到上通道板，形成钞票传输通道上的一个阻碍。
优选地，所述上通道板上设有一个浮动轮。
优选地，所述换向器由电池铁控制转向。
本发明的有益效果是:1、在辊通道板上有传动辊可以正反转，残缺的纸币回转回去，增加了纸币的通过性。2、下通道板下面放置的拉力挚电磁铁，通过传感器检测到的异常的长边对折钞票，上电后电磁铁内部铁芯向上运动，到位后电磁铁后部的金属柱体伸出下通道板，顶到上通道板，形成钞票传输通道上的一个阻碍，使长边对折钞票一侧撞到上面从而改变钞票角度，由原来的平直状态旋转一定角度，使钞票可以两侧分别在前后两组传动轮下，这样就避免了钞票长边对折导致的钞票宽度减小无法使钞票前后分别在两组传动轮下导致的钞票短暂停滞而形成的卡钞。
附图说明

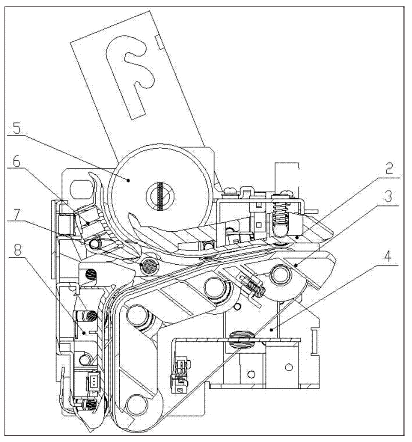

图1是本发明的结构示意图；

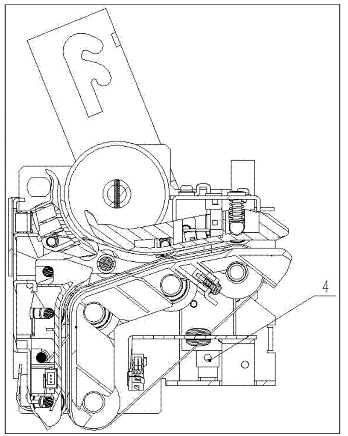

图2是本发明处理异常钞的动作示意图；

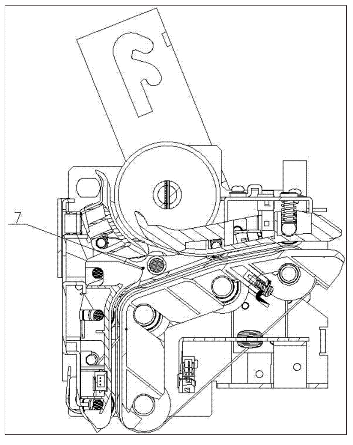

图3是本发明换向器动作示意图；

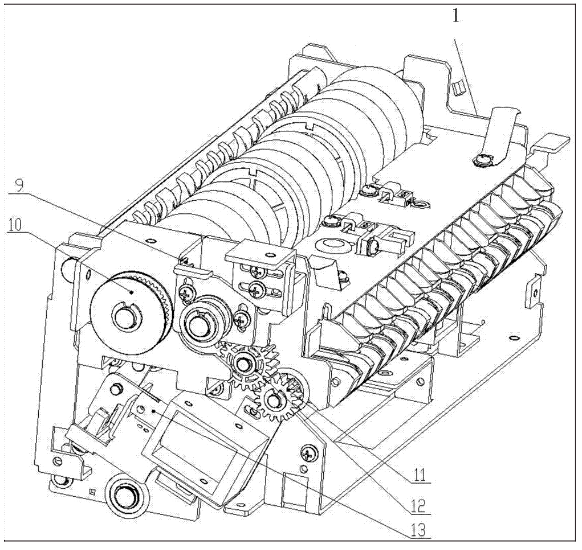

图4是本发明传动示意图。
具体实施方式
下面结合附图及较佳实施例详细说明本发明的具体实施方式。
在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
如图1-图4所示，一种可换向且能处理异常钞的纸币传输通道装置，包括三个钣金支架1，用于安装该纸币传输通道板，四组传动齿轮，安装在传动轴上，用以带动传动轴运动，一组同步带轮，通过同步皮带将外接动力引入装置中，驱动装置运动所述纸币传输通道板包括上通道板2，后通道板8，辊通道板6，下通道板3，该上下通道板，后通道板之间形成纸币传输路径，纸币通过传动轴的鼓形轮上的平皮带形成钞票运送；还包括转角换向器7，设置在所述辊通道板与所述上通道板的汇合处，所述下通道板的下部设置有电磁铁拉力挚，上电后电磁铁的内部铁芯向上运动，到位后电磁铁的内部铁芯伸出下通道板，顶到上通道板，形成钞票传输通道上的一个阻碍。
本装置动力靠同步带轮10上的皮带通过外部动力传递过来，(如图4所示)，此装置上有胀紧机构，保证同步带动力的平稳传送。整个可换向且能处理异常钞传输通道装置运转中的传动辊5中的齿轮9与下通道板3中的齿轮11通过介轮12传递动力，下通道板各传动轴的动力传递通过鼓形轮上的平皮带传递动力。
纸币从纸币分钞装置传递过来经由传动辊5与辊通道板6之间传递，经过换向器7(此为图1状态)传递到上通道板2中的浮动轮与下通道板3中的传动轴中的平皮带之间传递输送到纸币检测装置。
当辊通道板6上的传感器检测到长边对折等异常钞时，系统驱动下部电磁铁4，执行上电拉铁芯的命令，这时电磁铁拉力挚的内部铁芯冒出下通道板3(此为图2状态)与上通道板2之间形成一个圆柱，起到阻挡钞票一侧的作用，被检测的异常对折钞票经过此处，钞票一侧会碰到此圆柱从而发生角度偏转，避免了钞票长边对折导致的钞票宽度减小无法使钞票前后在两组传动轮下导致的钞票短暂停滞形成的卡钞。
纸币从纸币检测装置传递过来经由上通道板2中的浮动轮与下通道板3中传动轴中的平皮带之间传递经过换向器7(此为图3状态)，传递到后通道板8与下通道板3的传动轴中的平皮带之间，输送到可双侧倒伏钞票通道装置。纸币也可以从钞箱出来经由水平通道以及可双侧倒伏钞票通道装置，传递到后通道板8与下通道板3的传动轴中的平皮带之间，然后通过下通道板3中传动轴中的平皮带之间传递经过换向器7(此为图3状态)，再经由上通道板2中的浮动轮与下通道板3中传动轴中的平皮带之间传递到纸币检测装置。
换向器7的两种状态靠电磁铁13上电拉回以及拉簧的回弹力拉出来实现直线往复运动来变换换向器的两种角度状态。
以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
