一种打印机海绵模组平移机构
一种打印机海绵模组平移机构
【授权公告号： CN206703730U；申请权利人： 广州精陶机电设备有限公司;发明设计人： 汤振华; 】
摘要：
本实用新型涉及打印设备领域，公开了一种打印机海绵模组平移机构，用于连接打印机海绵模组与打印机基座，包括驱动系统、同步带和导向装置，所述同步带包括顺序连接的第一同步带、第三同步带和第二同步带，所述第一同步带和第二同步带相互平行设置并分别与打印机海绵模组连接，所述导向装置固定于打印机基座并与打印机海绵模组连接，包括相互平行设置并与第一同步带或第二同步带平行的第一导向装置和第二导向装置，所述驱动系统驱动第一同步带并通过第三同步带带动第二同步带，所述第一同步带与第二同步带同时带动打印机海绵模组沿导向装置所确定的轨道移动。通过多个同步带的传动，同时带动打印机海绵模组两端向同一方向移动，有效避免卡死。
主权项：
一种打印机海绵模组平移机构，用于连接打印机海绵模组与打印机基座，其特征在于，包括驱动系统、同步带和导向装置，所述同步带包括顺序连接的第一同步带、第三同步带和第二同步带，所述第一同步带和第二同步带相互平行设置并分别与打印机海绵模组连接，所述导向装置固定于打印机基座并与打印机海绵模组连接，包括相互平行设置并与第一同步带或第二同步带平行的第一导向装置和第二导向装置，所述驱动系统驱动第一同步带并通过第三同步带带动第二同步带，所述第一同步带与第二同步带同时带动打印机海绵模组沿导向装置所确定的轨道移动。
要求:
1.一种打印机海绵模组平移机构，用于连接打印机海绵模组与打印机基座，其特征在于，包括驱动系统、同步带和导向装置，所述同步带包括顺序连接的第一同步带、第三同步带和第二同步带，所述第一同步带和第二同步带相互平行设置并分别与打印机海绵模组连接，所述导向装置固定于打印机基座并与打印机海绵模组连接，包括相互平行设置并与第一同步带或第二同步带平行的第一导向装置和第二导向装置，所述驱动系统驱动第一同步带并通过第三同步带带动第二同步带，所述第一同步带与第二同步带同时带动打印机海绵模组沿导向装置所确定的轨道移动。
2.根据权利要求1所述的打印机海绵模组平移机构，其特征在于，所述第一同步带平行设置于第一导向装置上方，所述第二同步带平行设置于第二导向装置上方。
3.根据权利要求1或2所述的打印机海绵模组平移机构，其特征在于，所述导向装置为导轨滑块机构，所述第一导向装置包括相互配合的第一导轨和第一滑块，所述第二导向装置包括相互配合的第二导轨和第二滑块，所述第一导轨与第二导轨平行设置并于固定于打印机基座，所述第一滑块和第二滑块分别与打印机海绵模组连接。
4.根据权利要求1或2所述的打印机海绵模组平移机构，其特征在于，所述导向装置为滑轮滑槽机构，所述第一导向装置包括相互配合的第一滑槽和第一滑轮，所述第二导向装置包括相互配合的第二滑槽和第二滑轮，所述第一滑槽与第二滑槽平行设置并于固定于打印机基座，所述第一滑轮和第二滑轮分别与打印机海绵模组连接。
一种打印机海绵模组平移机构
技术领域
本实用新型涉及打印设备领域，更具体地，涉及一种打印机海绵模组平移机构。
背景技术
适用于陶瓷或玻璃等大尺寸打印介质的工业化打印机通过喷墨方式将各种颜色的墨水经喷头喷绘在打印介质上再进行烧制实现打印，打印机的喷头上设有多个相互错开的微孔，墨水通过这些微孔喷出；墨水中含有矿物质，长时间打印会在喷头上残留矿物质，影响打印质量甚至有可能损坏喷头，为了维护打印设备，打印机每工作一段时间需要对喷头进行清洗。此外，为了维护喷头，打印机结束工作后需要将喷头中多余的墨水吸出，避免墨水长时间滞留使喷头堵塞，同时有利于节约墨水，降低成本。
一台打印机或者一个打印机模组上通常设有多个相互错开的喷头，清洗喷头或者吸走喷头上多余的墨水时需要对同一打印机或同一打印机模组上的每一个喷头进行清洗或者吸余墨，为了提高打印机的工作效率，通常将这些用于清洗或吸余墨的装置设置成一个与多喷头一一对应的海绵模组，清洗喷头或者吸余墨时，只需要将海绵模组对准喷头组便能同时对多个喷头进行清洗。清洗结束后，需要将海绵模组移开才能实现对打印介质的打印。为了提高打印机的自动化程度，有必要设计一种能够实现海绵模组自动平移的打印机海绵模组平移机构。
实用新型内容
本实用新型为克服上述现有技术所述的至少一种不足，提供一种自动化程度高、调节精度高、结构稳定、适用于大尺寸打印设备的打印机海绵模组平移机构。
为了解决上述存在的技术问题，本实用新型采用下述技术方案：
一种打印机海绵模组平移机构，用于连接打印机海绵模组与打印机基座，包括驱动系统、同步带和导向装置，所述同步带包括顺序连接的第一同步带、第三同步带和第二同步带，所述第一同步带和第二同步带相互平行设置并分别与打印机海绵模组连接，所述导向装置固定于打印机基座并与打印机海绵模组连接，包括相互平行设置并与第一同步带或第二同步带平行的第一导向装置和第二导向装置，所述驱动系统驱动第一同步带并通过第三同步带带动第二同步带，所述第一同步带与第二同步带同时带动打印机海绵模组沿导向装置所确定的轨道移动。
本实用新型的打印机海绵模组平移机构利用同步带带动、以导向装置限制打印机组件的四个自由度，既实现了打印机组件移动的高度自动化，又保证了打印机组件的精确定位和运行。对于大尺寸打印设备，为了适应大宽度打印介质的打印需求，打印设备的宽度相应增加重量相对增大，需要同时设有支撑打印机海绵模组两端的导向装置才足以支撑打印机海绵模组，打印机海绵模组移动时，两端的导向装置必须同时运动，单独驱动打印机海绵模组其中一端，难以保证其另一端同时移动，容易发生卡死的现象，通过多个同步带的传动，同时带动打印机海绵模组两端向同一方向移动，尤其适用于大尺寸打印设备，有效避免卡死的现象出现。运行时，驱动系统驱动第一同步带并通过第三同步带带动第二同步带，第一同步带与第二同步带同时带动打印机海绵模组沿导向装置所确定的轨道移动，从而实现了打印机组件的自动化运行，并且可以精确控制打印机组件运行的距离，尤其对于设有多个打印机模组的打印机而言，运行距离的精确控制有利于避免打印机组件运行时与其他打印机模组发生意外碰撞损坏打印机，甚至发生事故。同步带和导向装置的相互配合使得本实用新型的打印机组件联动平移机构具有稳定的结构。在保证打印宽度的前提下，为尽量减小打印机的体积，所述第一同步带平行设置于第一导向装置上方，所述第二同步带平行设置于第二导向装置上方。
导向装置限定了打印机组件的运动轨道，保证打印机组件精确的位移，方便使用者更加便利的操作打印机，导向装置的设置有多种方式，本实用新型采用如下两种方案：一种方案，所述导向装置为导轨滑块机构，所述第一导向装置包括相互配合的第一导轨和第一滑块，所述第二导向装置包括相互配合的第二导轨和第二滑块，所述第一导轨与第二导轨平行设置并于固定于打印机基座，所述第一滑块和第二滑块分别与打印机海绵模组连接。另一种方案，所述导向装置为滑轮滑槽机构，所述第一导向装置包括相互配合的第一滑槽和第一滑轮，所述第二导向装置包括相互配合的第二滑槽和第二滑轮，所述第一滑槽与第二滑槽平行设置并于固定于打印机基座，所述第一滑轮和第二滑轮分别与打印机海绵模组连接。
本实用新型与现有技术相比较有如下有益效果：本实用新型的打印机海绵模组平移机构利用同步带带动、以导向装置限制打印机组件的四个自由度，既实现了打印机组件移动的高度自动化，又保证了打印机组件的精确定位和运行。通过多个同步带的传动，同时带动打印机海绵模组两端向同一方向移动，尤其适用于大尺寸打印设备，有效避免卡死的现象出现。并且可以精确控制打印机组件运行的距离，尤其对于设有多个打印机模组的打印机而言，运行距离的精确控制有利于避免打印机组件运行时与其他打印机模组发生意外碰撞损坏打印机，甚至发生事故。
附图说明

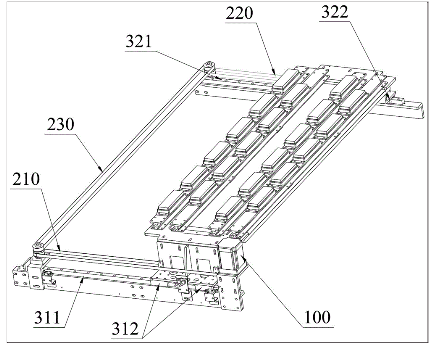

图1是实施例1结构示意图；

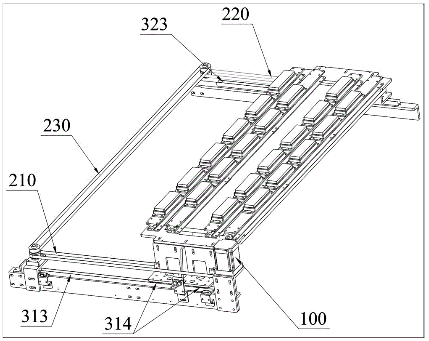

图2是实施例2结构示意图；
附图标记说明：驱动系统100，第一同步带210，第二同步带220，第三同步带230，第一导轨311，第一滑块312，第一滑槽313，第一滑轮314；第二导轨321，第二滑块322，第二滑槽323。
具体实施方式
附图仅用于示例性说明，不能理解为对本专利的限制；为了更好说明本实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对于本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的；附图中描述位置关系的用于仅用于示例性说明，不能理解为对本专利的限制。下面结合具体实施例对本实用新型做进一步详细说明。
实施例1
如图1所示，一种打印机海绵模组平移机构，用于连接打印机海绵模组与打印机基座，包括驱动系统100、同步带和导向装置，所述同步带包括顺序连接的第一同步带210、第三同步带230和第二同步带220，所述第一同步带210和第二同步带220相互平行设置并分别与打印机海绵模组连接，所述导向装置固定于打印机基座并与打印机海绵模组连接，包括相互平行设置并与第一同步带210或第二同步带220平行的第一导向装置和第二导向装置，所述驱动系统100驱动第一同步带210并通过第三同步带230带动第二同步带220，所述第一同步带210与第二同步带220同时带动打印机海绵模组沿导向装置所确定的轨道移动。
本实施例的打印机海绵模组平移机构利用同步带带动、以导向装置限制打印机组件的四个自由度，既实现了打印机组件移动的高度自动化，又保证了打印机组件的精确定位和运行。对于大尺寸打印设备，为了适应大宽度打印介质的打印需求，打印设备的宽度相应增加重量相对增大，需要同时设有支撑打印机海绵模组两端的导向装置才足以支撑打印机海绵模组，打印机海绵模组移动时，两端的导向装置必须同时运动，单独驱动打印机海绵模组其中一端，难以保证其另一端同时移动，容易发生卡死的现象，通过多个同步带的传动，同时带动打印机海绵模组两端向同一方向移动，尤其适用于大尺寸打印设备，有效避免卡死的现象出现。运行时，驱动系统100驱动第一同步带210并通过第三同步带230带动第二同步带220，第一同步带210与第二同步带220同时带动打印机海绵模组沿导向装置所确定的轨道移动，从而实现了打印机组件的自动化运行，并且可以精确控制打印机组件运行的距离，尤其对于设有多个打印机模组的打印机而言，运行距离的精确控制有利于避免打印机组件运行时与其他打印机模组发生意外碰撞损坏打印机，甚至发生事故。同步带和导向装置的相互配合使得本实施例的打印机组件联动平移机构具有稳定的结构。在保证打印宽度的前提下，为尽量减小打印机的体积，所述第一同步带210平行设置于第一导向装置上方，所述第二同步带220平行设置于第二导向装置上方。
导向装置限定了打印机组件的运动轨道，保证打印机组件精确的位移，方便使用者更加便利的操作打印机，导向装置的设置有多种方式，本实施例采用如下方案：所述导向装置为导轨滑块机构，所述第一导向装置包括相互配合的第一导轨311和第一滑块312，所述第二导向装置包括相互配合的第二导轨和第二滑块322，所述第一导轨311与第二导轨平行设置并于固定于打印机基座，所述第一滑块312和第二滑块322分别与打印机海绵模组连接。
实施例2
如图2所示，一种打印机海绵模组平移机构，用于连接打印机海绵模组与打印机基座，包括驱动系统100、同步带和导向装置，所述同步带包括顺序连接的第一同步带210、第三同步带230和第二同步带220，所述第一同步带210和第二同步带220相互平行设置并分别与打印机海绵模组连接，所述导向装置固定于打印机基座并与打印机海绵模组连接，包括相互平行设置并与第一同步带210或第二同步带220平行的第一导向装置和第二导向装置，所述驱动系统100驱动第一同步带210并通过第三同步带230带动第二同步带220，所述第一同步带210与第二同步带220同时带动打印机海绵模组沿导向装置所确定的轨道移动。
本实施例的打印机海绵模组平移机构利用同步带带动、以导向装置限制打印机组件的四个自由度，既实现了打印机组件移动的高度自动化，又保证了打印机组件的精确定位和运行。对于大尺寸打印设备，为了适应大宽度打印介质的打印需求，打印设备的宽度相应增加重量相对增大，需要同时设有支撑打印机海绵模组两端的导向装置才足以支撑打印机海绵模组，打印机海绵模组移动时，两端的导向装置必须同时运动，单独驱动打印机海绵模组其中一端，难以保证其另一端同时移动，容易发生卡死的现象，通过多个同步带的传动，同时带动打印机海绵模组两端向同一方向移动，尤其适用于大尺寸打印设备，有效避免卡死的现象出现。运行时，驱动系统100驱动第一同步带210并通过第三同步带230带动第二同步带220，第一同步带210与第二同步带220同时带动打印机海绵模组沿导向装置所确定的轨道移动，从而实现了打印机组件的自动化运行，并且可以精确控制打印机组件运行的距离，尤其对于设有多个打印机模组的打印机而言，运行距离的精确控制有利于避免打印机组件运行时与其他打印机模组发生意外碰撞损坏打印机，甚至发生事故。同步带和导向装置的相互配合使得本实施例的打印机组件联动平移机构具有稳定的结构。在保证打印宽度的前提下，为尽量减小打印机的体积，所述第一同步带210平行设置于第一导向装置上方，所述第二同步带220平行设置于第二导向装置上方。
导向装置限定了打印机组件的运动轨道，保证打印机组件精确的位移，方便使用者更加便利的操作打印机，导向装置的设置有多种方式，本实施例采用如下方案：所述导向装置为滑轮滑槽机构，所述第一导向装置包括相互配合的第一滑槽313和第一滑轮314，所述第二导向装置包括相互配合的第二滑槽323和第二滑轮，所述第一滑槽313与第二滑槽323平行设置并于固定于打印机基座，所述第一滑轮314和第二滑轮（图中未示出）分别与打印机海绵模组连接。
显然，本实用新型的上述实施例仅仅是为清楚地说明本实用新型所作的举例，而并非是对本实用新型的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型权利要求的保护范围之内。
