一种直捻机锭子驱动机构
一种直捻机锭子驱动机构
【授权公告号：CN206828704U；申请权利人：浙江日发纺织机械股份有限公司;发明设计人：盛亮均;】
摘要：
一种直捻机锭子驱动机构，包括龙带、两个同步电机、两个同步带轮、变频器和控制系统，所述的龙带套装于两个同步带轮上组成旋转回路，两个同步带轮分别与两个同步电机连接，两个同步电机均与所述的变频器连接；龙带、两个同步电机、两个同步带轮和变频器组成一组驱动组，直捻机车身上的所有锭子通过依次排列在直捻机车身上的多组该驱动组驱动运转，每组驱动组通过龙带带动直捻机车身上的部分锭子运转，所述的控制系统控制所有变频器驱动所有同步电机作同步运转。
主权项：
一种直捻机锭子驱动机构，包括龙带（4），其特征是在于：还包括两个同步电机、两个同步带轮（3）、变频器（2）和控制系统（1），所述的龙带（4）套装于两个同步带轮（3）上组成旋转回路，两个同步带轮（3）分别与两个同步电机连接，两个同步电机均与所述的变频器（2）连接；龙带（4）、两个同步电机、两个同步带轮（3）和变频器（2）组成一组驱动组，直捻机车身上的所有锭子通过依次排列在直捻机车身上的多组该驱动组驱动运转，每组驱动组通过龙带（4）带动直捻机车身上的部分锭子运转，所述的控制系统（1）控制所有变频器（2）驱动所有同步电机作同步运转。
要求：
1.一种直捻机锭子驱动机构，包括龙带（4），其特征是在于：还包括两个同步电机、两个同步带轮（3）、变频器（2）和控制系统（1），所述的龙带（4）套装于两个同步带轮（3）上组成旋转回路，两个同步带轮（3）分别与两个同步电机连接，两个同步电机均与所述的变频器（2）连接；龙带（4）、两个同步电机、两个同步带轮（3）和变频器（2）组成一组驱动组，直捻机车身上的所有锭子通过依次排列在直捻机车身上的多组该驱动组驱动运转，每组驱动组通过龙带（4）带动直捻机车身上的部分锭子运转，所述的控制系统（1）控制所有变频器（2）驱动所有同步电机作同步运转。
2.根据权利要求1所述的一种直捻机锭子驱动机构，其特征在于：所述的控制系统（1）为PLC控制系统，PLC控制系统型号为TM241C24R，所述的变频器（2）型号为MD310T15B 。
3.根据权利要求2所述的一种直捻机锭子驱动机构，其特征在于：直捻机上设有三组所述的驱动组。
一种直捻机锭子驱动机构
技术领域
本实用新型属于纺织机械技术领域，尤其与一种直捻机锭子驱动机构有关。
背景技术
现在直捻机是通过龙带驱动车身上的所有锭子运转，龙带套装于一个主动带轮和从动带轮上形成旋转回路，主动带轮与电机连接，由于车身上的锭子多达上百锭，龙带带动多个锭子运行，主动带轮主动运转，从动带轮作从动运转，这样会导致靠近主动带轮这边的龙带运转速度大于靠近从动带轮一侧的龙带的速度，从而会出现车身上的锭子速度不一，导致纱线捻度不一致。
实用新型内容
针对现有直捻机存在的锭间速度具有差异的缺陷，本实用新型旨在提供一种直捻机锭子驱动机构。
为此，本实用新型采用以下技术方案：一种直捻机锭子驱动机构，包括龙带，其特征是，还包括两个同步电机、两个同步带轮、变频器和控制系统，所述的龙带套装于两个同步带轮上组成旋转回路，两个同步带轮分别与两个同步电机连接，两个同步电机均与所述的变频器连接；龙带、两个同步电机、两个同步带轮和变频器组成一组驱动组，直捻机车身上的所有锭子通过依次排列在直捻机车身上的多组该驱动组驱动运转，每组驱动组通过龙带带动直捻机车身上的部分锭子运转，所述的控制系统控制所有变频器驱动所有同步电机作同步运转。
作为对上述技术方案的补充和完善，本实用新型还包括以下技术特征。
所述的控制系统为PLC控制系统，PLC控制系统型号为TM241C24R，所述的变频器型号为MD310T15B。
直捻机上设有三组所述的驱动组。
使用本实用新型可以达到以下有益效果：本实用新型通过多组驱动组依次驱动直捻机上的锭子运转，每组驱动组上的龙带通过两个同步电机带动运动，两个同步电机转速一致，转向一致，扭矩一致，从而保证所有锭子速度保持一致，解决了锭速差异问题，提高纱线品质，还可以有效提高锭速，为纺纱企业创造更大价值。
附图说明

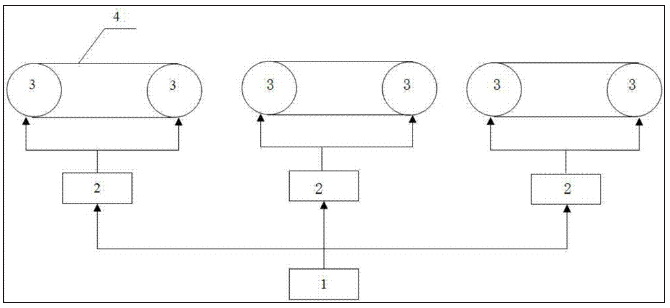

图1为本实用新型的结构示意图。
具体实施方式
下面结合附图对本实用新型的具体实施方式进行详细描述。
如图1所示，本实用新型包括龙带4、两个同步电机、两个同步带轮3、变频器2和控制系统1，控制系统1为PLC控制系统，PLC控制系统型号为TM241C24R，变频器2型号为MD310T15B；龙带4套装于两个同步带轮3上组成旋转回路，两个同步带轮3分别与两个同步电机连接，两个同步电机均与变频器2连接；龙带4、两个同步电机、两个同步带轮3和变频器2组成一组驱动组，直捻机车身上的所有锭子通过依次排列在直捻机车身上的三组该驱动组驱动运转，每组驱动组通过龙带4带动直捻机车身上的部分锭子运转，控制系统1控制所有变频器2驱动所有同步电机作同步运转。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
