具有同步带连动结构的监控设备
具有同步带连动结构的监控设备
【授权公告号： CN206850894U；申请权利人： 常州市维多视频科技有限公司;发明设计人： 戴志杰; 蒋春海; 李丰;】
摘要：
本实用新型涉及一种具有同步带连动结构的监控设备，包括安装架，第一驱动装置、视频设备、照明设备、第二驱动装置、第三驱动装置、第一转动轴、第二转动轴、视频安装座和照明安装座，第一驱动装置包括第一电机、过渡带轮、第一带轮、第二带轮、第一同步带和第二同步带，所述第一带轮与第一转动轴固定连接，第二带轮和过渡带轮与第二转动轴固定连接，第一电机通过第一同步带与第二带轮传动连接，过渡带轮通过第二同步带与第一带轮传动连接。本实用新型通过连杆实现视频设备和照明设备的左右运动的连动，而且还能单独控制视频设备和照明设备在上下方向的单独运动，使用范围广，结构小巧。
主权项：
一种具有同步带连动结构的监控设备，包括安装架(1)，第一驱动装置(2)、视频设备(3)、照明设备(4)、第二驱动装置(5)、第三驱动装置(6)、第一转动轴(8)、第二转动轴(9)、视频安装座(30)和照明安装座(40)，所述视频安装座(30)通过第一转动轴(8)与安装架(1)左右转动连接，照明安装座(40)通过第二转动轴(9)与安装架(1)左右转动连接，所述第一驱动装置(2)带动第一转动轴(8)或第二转动轴(9)左右摇摆转动，第二驱动装置(5)和第三驱动装置(6)分别安装在视频安装座(30)和照明安装座(40)上，且第二驱动装置(5)带动视频设备(3)上下摇摆转动，第三驱动装置(6)带动照明设备(4)上下摇摆转动，其特征在于：第一驱动装置(2)包括第一电机(21)、过渡带轮(22)、第一带轮(23)、第二带轮(24)、第一同步带(25)和第二同步带(26)，所述第一带轮(23)与第一转动轴(8)固定连接，第二带轮(24)和过渡带轮(22)与第二转动轴(9)固定连接，第一电机(21)通过第一同步带(25)与第二带轮(24)传动连接，过渡带轮(22)通过第二同步带(26)与第一带轮(23)传动连接。
要求：
1.一种具有同步带连动结构的监控设备，包括安装架(1)，第一驱动装置(2)、视频设备(3)、照明设备(4)、第二驱动装置(5)、第三驱动装置(6)、第一转动轴(8)、第二转动轴(9)、视频安装座(30)和照明安装座(40)，所述视频安装座(30)通过第一转动轴(8)与安装架(1)左右转动连接，照明安装座(40)通过第二转动轴(9)与安装架(1)左右转动连接，所述第一驱动装置(2)带动第一转动轴(8)或第二转动轴(9)左右摇摆转动，第二驱动装置(5)和第三驱动装置(6)分别安装在视频安装座(30)和照明安装座(40)上，且第二驱动装置(5)带动视频设备(3)上下摇摆转动，第三驱动装置(6)带动照明设备(4)上下摇摆转动，
其特征在于：第一驱动装置(2)包括第一电机(21)、过渡带轮(22)、第一带轮(23)、第二带轮(24)、第一同步带(25)和第二同步带(26)，所述第一带轮(23)与第一转动轴(8)固定连接，第二带轮(24)和过渡带轮(22)与第二转动轴(9)固定连接，第一电机(21)通过第一同步带(25)与第二带轮(24)传动连接，过渡带轮(22)通过第二同步带(26)与第一带轮(23)传动连接。
2.根据权利要求1所述的具有同步带连动结构的监控设备，其特征在于：还包括壳体(10)，所述安装架(1)固定连接在壳体(10)内。
3.根据权利要求1所述的具有同步带连动结构的监控设备，其特征在于：所述第一驱动装置(2)还包括输出带轮(27)，所述输出带轮(27)安装在第一电机(21)的输出轴上，输出带轮(27)通过第一同步带(25)与第二带轮(24)传动连接。
4.根据权利要求2所述的具有同步带连动结构的监控设备，其特征在于：还包括固定的辅助摄像设备(50)，所述辅助摄像设备(50)固定连接在壳体(10)上。
5.根据权利要求4所述的具有同步带连动结构的监控设备，其特征在于：所述辅助摄像设备(50)为热成像仪。
6.根据权利要求4所述的具有同步带连动结构的监控设备，其特征在于：所述辅助摄像设备(50)为照明设备和摄像仪。
技术领域
本实用新型涉及一种具有同步带连动结构的监控设备，属于监控设备领域。
背景技术
在传统的监控设备中，视频设备和照明设备是常设的器件，而且固定在壳体内，并且通过壳体外的上下驱动设备和左右驱动设备带动壳体上下摆动和左右转动，但是现有的这种安装方式存在缺陷：其结构复杂，体积大。还有一种监控设备采用视频设备和照明设备分开驱动的方式，并且通过控制装置实现视频设备和照明设备的连动。也无法单独控制视频设备和照明设备在上下方向的单独运动，使用范围狭隘。
发明内容
本实用新型的目的在于提供一种实现视频设备和照明设备的左右运动的连动，而且还能单独控制视频设备和照明设备在上下方向的单独运动，使用范围广，体积小巧的监控设备。
为了达到上述目的，本实用新型的技术方案是：一种具有同步带连动结构的监控设备，包括安装架，第一驱动装置、视频设备、照明设备、第二驱动装置、第三驱动装置、第一转动轴、第二转动轴、视频安装座和照明安装座，所述视频安装座通过第一转动轴与安装架左右转动连接，照明安装座通过第二转动轴与安装架左右转动连接，所述第一驱动装置带动第一转动轴或第二转动轴左右摇摆转动，第二驱动装置和第三驱动装置分别安装在视频安装座和照明安装座上，且第二驱动装置带动视频设备上下摇摆转动，第三驱动装置带动照明设备上下摇摆转动，第一驱动装置包括第一电机、过渡带轮、第一带轮、第二带轮、第一同步带和第二同步带，所述第一带轮与第一转动轴固定连接，第二带轮和过渡带轮与第二转动轴固定连接，第一电机通过第一同步带与第二带轮传动连接，过渡带轮通过第二同步带与第一带轮传动连接。
还包括壳体，所述安装架固定连接在壳体内。
所述第一驱动装置还包括输出带轮，所述输出带轮安装在第一电机的输出轴上，输出带轮通过第一同步带与第二带轮传动连接。
还包括固定的辅助摄像设备，所述辅助摄像设备固定连接在壳体上。
所述辅助摄像设备为热成像仪。
所述辅助摄像设备为照明设备和摄像仪。
采用上述结构后，本实用新型通过第一电机带动第二带轮转动连接，从而带动第二转动轴转动连接，并通过过渡带轮带动第一带轮转动连接，最终带动第一转动轴转动连接，视频设备和驱动设备实现左右摇摆的连动。而且第二驱动装置可以单独带动视频设备上下摇摆转动，第三驱动装置可以单独带动照明设备上下摇摆转动。因此使用范围广，体积小巧。
附图说明

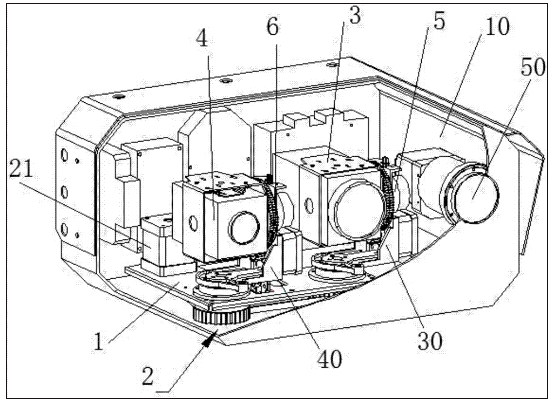

图1是本实用新型的立体图；

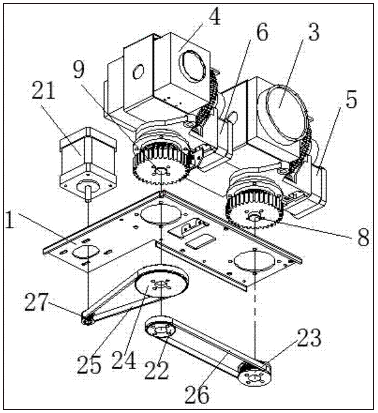

图2是图1去掉壳体的仰视立体爆炸图。
具体实施方式
以下结合附图给出的实施例对本实用新型作进一步详细的说明。
参见图1、2所示，一种具有同步带连动结构的监控设备，包括安装架1，第一驱动装置2、视频设备3、照明设备4、第二驱动装置5、第三驱动装置6、第一转动轴8、第二转动轴9、视频安装座30和照明安装座40，所述视频安装座30通过第一转动轴8与安装架1左右转动连接，照明安装座40通过第二转动轴9与安装架1左右转动连接，所述第一驱动装置2带动第一转动轴8或第二转动轴9左右摇摆转动，第二驱动装置5和第三驱动装置6分别安装在视频安装座30和照明安装座40上，且第二驱动装置5带动视频设备3上下摇摆转动，第三驱动装置6带动照明设备4上下摇摆转动。
主要的区别在于：第一驱动装置2包括第一电机21、过渡带轮22、第一带轮23、第二带轮24、第一同步带25和第二同步带26，所述第一带轮23与第一转动轴8固定连接，第二带轮24和过渡带轮22与第二转动轴9固定连接，第一电机21通过第一同步带25与第二带轮24传动连接，过渡带轮22通过第二同步带26与第一带轮23传动连接。
参见图1所示，为了实现安装架1的安装，并且对视频设备3和照明设备4 进行遮阳和防止雨淋，还包括壳体10，所述安装架1固定连接在壳体10上。
参见图2所示，所述第一驱动装置2还包括输出带轮27，所述输出带轮27 安装在第一电机21的输出轴上，输出带轮27通过第一同步带25与第二带轮24 传动连接。当第一电机21驱动过第一同步带带动第二带轮24转动，第二带轮 24驱动第二转动轴9带动照明设备4左右摇摆转动，并且通过过渡带轮22驱动第二同步带26带动第一带轮23转动，从而带动视频设备3左右摇摆转动，实现视频设备3和照明设备4的左右摇摆连动。
参见图1所示，为了进一步满足不同场所的需求，还包括固定的辅助摄像设备50，所述辅助摄像设备50固定连接在壳体10上。
参见图1、2所示，为了满足白天和晚间不同监控需求，所述辅助摄像设备 50为热成像仪。当然辅助摄像设备50也可以为照明设备和摄像仪。
参见图1、2所示，本实用新型使用时，第一电机21驱动过第一同步带带动第二带轮24转动，第二带轮24驱动第二转动轴9带动照明设备4左右摇摆转动，并且通过过渡带轮22驱动第二同步带26带动第一带轮23转动，从而带动视频设备3左右摇摆转动，实现视频设备3和照明设备4的左右摇摆连动。而且第二驱动装置5可以单独带动视频设备3上下摇摆转动，第三驱动装置6 可以单独带动照明设备4上下摇摆转动。因此使用范围广，结构紧凑小巧。第二驱动装置5和第三驱动装置6也均为电机和齿轮驱动方式。
以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
