同步带输送装置
同步带输送装置
【申请公布号： CN107600910A ；申请权利人： 江苏港星方能超声洗净科技有限公司;发明设计人： 宋宇鹏; 何烨华; 汤飞; 宋海兵;】
摘要：
本申请公开了一种同步带输送装置，包括机架，所述机架上部两端分别安装设置有主动轴与从动轴，所述主动轴由电机驱动，所述电机固定安装于第一安装板，所述第一安装板固定安装于所述机架，还包括第一张紧轮、第二张紧轮、第三张紧轮、皮带。本发明的优点在于结构简单稳固，输送稳定，负载较大，使用寿命长，而且如果需要更换同步带，只需将固定第二张紧轮的螺栓松开即可更换，方便快捷。
主权项：
一种同步带输送装置，其特征在于，包括机架，所述机架上部两端分别安装设置有主动轴与从动轴，所述主动轴由电机驱动，所述电机固定安装于第一安装板，所述第一安装板固定安装于所述机架，还包括第一张紧轮、第二张紧轮、第三张紧轮、皮带，所述第一张紧轮、第二张紧轮、第三张紧轮分别固定安装于所述机架，所述主动轴、从动轴、第一张紧轮、第二张紧轮、第三张紧轮依次通过所述皮带连接，所述第二张紧轮固定安装于所述机架下部中间，所述第一张紧轮与第三张紧轮分别对称设置于所述第二张紧轮上方两侧，所述从动轴与第一张紧轮之间的所述皮带保持水平，所述第三张紧轮与所述主动轴之间的所述皮带保持水平，所述主动轴与所述从动轴之间的所述皮带保持水平，所述主动轴与所述从动轴之间的所述皮带、所述从动轴与第一张紧轮之间的所述皮带、所述第三张紧轮与所述主动轴之间的所述皮带底部分别排列设置有多个支撑导轨，所述支撑导轨固定安装于所述机架。
要求：
1.一种同步带输送装置，其特征在于，包括机架，所述机架上部两端分别安装设置有主动轴与从动轴，所述主动轴由电机驱动，所述电机固定安装于第一安装板，所述第一安装板固定安装于所述机架，还包括第一张紧轮、第二张紧轮、第三张紧轮、皮带，所述第一张紧轮、第二张紧轮、第三张紧轮分别固定安装于所述机架，所述主动轴、从动轴、第一张紧轮、第二张紧轮、第三张紧轮依次通过所述皮带连接，所述第二张紧轮固定安装于所述机架下部中间，所述第一张紧轮与第三张紧轮分别对称设置于所述第二张紧轮上方两侧，所述从动轴与第一张紧轮之间的所述皮带保持水平，所述第三张紧轮与所述主动轴之间的所述皮带保持水平，所述主动轴与所述从动轴之间的所述皮带保持水平，所述主动轴与所述从动轴之间的所述皮带、所述从动轴与第一张紧轮之间的所述皮带、所述第三张紧轮与所述主动轴之间的所述皮带底部分别排列设置有多个支撑导轨，所述支撑导轨固定安装于所述机架。
2.根据权利要求1所述的同步带输送装置，其特征在于，还包括第二安装板，所述第二张紧轮通过螺栓固定于所述第二安装板，所述第二安装板固定安装于所述机架。
3.根据权利要求1所述的同步带输送装置，其特征在于，还包括多个第三安装板，每个所述支撑导轨分别固定安装于所述第三安装板，所述第三安装板固定安装于所述机架。
4.根据权利要求1所述的同步带输送装置，其特征在于，还包括一罩壳，所述罩壳遮盖于所述主动轴与从动轴上方，所述罩壳固定安装于所述机架。
5.根据权利要求1所述的同步带输送装置，其特征在于，所述机架底部通过支撑脚支撑于地面。
同步带输送装置
技术领域
本申请涉及一种同步带输送装置。
背景技术
现有技术中同步带容易输送不稳定，结构不稳固，使用寿命短。
发明内容
本发明的目的在于提供一种同步带输送装置，以克服现有技术的不足。
为实现上述目的，本发明提供如下技术方案。
本申请实施例公开了一种同步带输送装置，包括机架，所述机架上部两端分别安装设置有主动轴与从动轴，所述主动轴由电机驱动，所述电机固定安装于第一安装板，所述第一安装板固定安装于所述机架，还包括第一张紧轮、第二张紧轮、第三张紧轮、皮带，所述第一张紧轮、第二张紧轮、第三张紧轮分别固定安装于所述机架，所述主动轴、从动轴、第一张紧轮、第二张紧轮、第三张紧轮依次通过所述皮带连接，所述第二张紧轮固定安装于所述机架下部中间，所述第一张紧轮与第三张紧轮分别对称设置于所述第二张紧轮上方两侧，所述从动轴与第一张紧轮之间的所述皮带保持水平，所述第三张紧轮与所述主动轴之间的所述皮带保持水平，所述主动轴与所述从动轴之间的所述皮带保持水平，所述主动轴与所述从动轴之间的所述皮带、所述从动轴与第一张紧轮之间的所述皮带、所述第三张紧轮与所述主动轴之间的所述皮带底部分别排列设置有多个支撑导轨，所述支撑导轨固定安装于所述机架。
优选的，在上述的同步带输送装置中，还包括第二安装板，所述第二张紧轮通过螺栓固定于所述第二安装板，所述第二安装板固定安装于所述机架。
优选的，在上述的同步带输送装置中，还包括多个第三安装板，每个所述支撑导轨分别固定安装于所述第三安装板，所述第三安装板固定安装于所述机架。
优选的，在上述的同步带输送装置中，还包括一罩壳，所述罩壳遮盖于所述主动轴与从动轴上方，所述罩壳固定安装于所述机架。
优选的，在上述的同步带输送装置中，所述机架底部通过支撑脚支撑于地面。
与现有技术相比，本发明的优点在于：结构简单稳固，输送稳定，负载较大，使用寿命长，而且如果需要更换同步带，只需将固定第二张紧轮的螺栓松开即可更换，方便快捷。
附图说明
为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请中记载的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

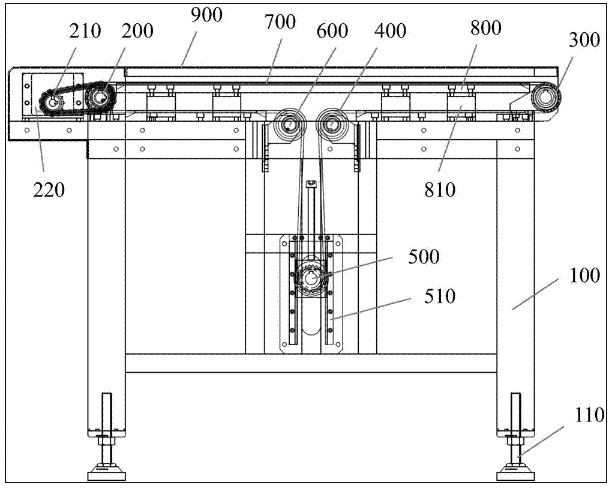

图1所示为本发明具体实施例中同步带输送装置的结构示意图。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行详细的描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本发明保护的范围。
在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
结合图1所示，同步带输送装置，包括机架100，机架100上部两端分别安装设置有主动轴200与从动轴300，主动轴200由电机210驱动，电机210固定安装于第一安装板220，第一安装板220固定安装于机架100，还包括第一张紧轮400、第二张紧轮500、第三张紧轮600、皮带700，第一张紧轮400、第二张紧轮500、第三张紧轮600分别固定安装于机架100，主动轴200、从动轴300、第一张紧轮400、第二张紧轮500、第三张紧轮600依次通过皮带700连接，第二张紧轮500固定安装于机架100下部中间，第一张紧轮400与第三张紧轮600分别对称设置于第二张紧轮500上方两侧，从动轴300与第一张紧轮400之间的皮带700保持水平，第三张紧轮600与主动轴200之间的皮带700保持水平，主动轴200与从动轴300之间的皮带700保持水平，主动轴200与从动轴300之间的皮带700、从动轴300与第一张紧轮400之间的皮带700、第三张紧轮600与主动轴200之间的皮带700底部分别排列设置有多个支撑导轨800，支撑导轨800固定安装于机架100。还包括第二安装板510，第二张紧轮500通过螺栓固定于第二安装板510，第二安装板510固定安装于机架100。
结构简单稳固，输送稳定，负载较大，使用寿命长，而且如果需要更换同步带，只需将固定第二张紧轮的螺栓松开即可更换，方便快捷。
进一步地，还包括多个第三安装板810，每个支撑导轨800分别固定安装于第三安装板810，第三安装板810固定安装于机架100。
进一步地，还包括一罩壳900，罩壳900遮盖于主动轴200与从动轴300上方，罩壳900固定安装于机架100。
保护内部结构。
进一步地，机架100底部通过支撑脚110支撑于地面。
保证机构稳固。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
以上所述仅是本申请的具体实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本申请原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本申请的保护范围。
