平稳、同步、连续、高效的颗粒硅带机用送料装置
平稳、同步、连续、高效的颗粒硅带机用送料装置
【申请公布号：CN107600885A；申请权利人：广东技术师范学院;发明设计人：白路; 罗忠辉; 王娟; 范美芳;】
摘要：
本发明专利涉及一种送料系统，尤其为一种颗粒硅带机用同步、平稳、连续、高效的送料装置。同步带啮合安装于主同步带轮及从同步带轮上。主同步带轮用键连接于主动轴上。从同步带轮用键连接于从动轴上。石英板放置于石英板棒上。本发明工作时，同步带上的凸台啮合进入每块石英板后部两个缺口中推动石英板运动。石英板上一块头部的凸起与下一块尾部的中间凹槽相啮合，实现连接时自动对位，避免跑偏。本发明利用同步带的柔性，降低了石英板运行中的刚性冲击。大大提高了颗粒硅带机的可靠性；这种特殊的结构使操作方便，维护方便，保证了仪器和工作人员的安全，它特别适合晶体硅太阳电池等半导体行业使用。
主权项：
一种平稳、同步、连续、高效的颗粒硅带机用送料装置，由石英板1、石英板棒2、同步带3、主同步带轮4、键5、主动轴6、从动轴7、从同步带轮8、键9组成。其特征在于主同步带轮4用键5连接于主动轴6上。从同步带轮8用键9连接于从动轴7上。同步带3啮合安装于主同步带轮4及从同步带轮8上。石英板1放置于石英板棒2上。同步带3上的凸台定距啮合进入每块石英板1后部两个缺口中。
要求：
1.一种平稳、同步、连续、高效的颗粒硅带机用送料装置，由石英板1、石英板棒2、同步带3、主同步带轮4、键5、主动轴6、从动轴7、从同步带轮8、键9组成。其特征在于主同步带轮4用键5连接于主动轴6上。从同步带轮8用键9连接于从动轴7上。同步带3啮合安装于主同步带轮4及从同步带轮8上。石英板1放置于石英板棒2上。同步带3上的凸台定距啮合进入每块石英板1后部两个缺口中。
2.根据权利要求1所述的一种平稳、同步、连续、高效的颗粒硅带机用送料装置，其特征在同步带3的背面均匀定长分布有凸台，可用于石英板的推送。
3.根据权利要求1所述的一种平稳、同步、连续、高效的颗粒硅带机用送料装置，其特征在于石英板1的头部有凸起，尾部的中间凹槽，两侧有缺口。头部有凸起和尾部的中间凹槽可保证上一块石英板与下一块石英板连接时自动对位。尾部两侧缺口，可使得同步带3上的凸台进入啮合，从而推动石英板连续运动。
4.根据权利要求1所述的一种平稳、同步、连续、高效的颗粒硅带机用送料装置，其特征在于可做成156、125等多种宽度，满足不同规格的硅带输送。
平稳、同步、连续、高效的颗粒硅带机用送料装置
(一)技术领域
本发明专利涉及一种硅粉送料装置，尤其为一种颗粒硅带机用同步、平稳、连续、高效的硅粉送料装置。
(二)技术背景
目前颗粒硅带机用送料装置多为：气缸间歇性式往返运动，推动石英板到上下摩擦轮中间，上下摩擦轮连续运转，石英板被夹着连续推动前进。这样摩擦轮两边压紧力往往不均匀，在送石英板中打滑，造成石英板运行速度变化或跑偏。少有的为：在石英板上下分布两个带钩滚珠丝杠，交替运转，拉动石英板前进，虽然石英板运行连续，但结构复杂，成本高，没有柔性，卡了后，容易拉碎石英板。
(三)发明内容
本发明的目的在于提供一种体积小，安装方便，使用寿命长，可实现颗粒硅带机同步、平稳、连续、高效送料的装置。它解决了摩擦轮两边压紧力不均匀，在送石英板中打滑，造成石英板运行速度不平稳及跑偏的问题。同时它还解决了送料系统结构复杂，成本高，运行没有柔性的问题。
本发明实现的方式为：
同步带3啮合安装于主同步带轮4及从同步带轮8上。主同步带轮4用键5连接于主动轴6上。从同步带轮8用键9连接于从动轴7上。石英板1放置于石英棒2上。同步带3上的凸台定距啮合进入每块石英板1后部两个缺口中。
本发明的优点是同步带牵引石英板连续运动，石英板在运行过程中实现自动定位，避免跑偏。同时同步带的柔性降低了石英板运行中的刚性冲击。大大的提高了颗粒硅带机的可靠性；这种特殊的结构使操作方便，维护方便，保证了设备和工作人员的安全。
(四)附图说明
(五)具体实施方式
下面结合附图，对本发明作进一步详细的说明：
本发明是：如图1、2所示，其特征在于石英板1放置于石英板棒2上。
本发明是：如图1、2所示，其特征在于石英板1的尾部两侧缺口，可使得同步带3上的凸台进入啮合，从而推动石英板连续运动；头部有凸起，尾部的中间凹进，两侧有缺口。头 部有凸起和尾部的中间凹槽可保证上一块石英板与下一块石英板连接时自动对位。
本发明是：如图1、2所示，主同步带轮4用键5连接于主动轴6上。从同步带轮8用键9连接于从动轴7上。同步带3啮合安装于主同步带轮4及从同步带轮8上。
本发明是：可做成156×156和125×125等多种型号，有效的适应了目前晶体硅太阳电池行业主要硅带产品的规格。
工作过程如下：
主同步带轮4用键5连接于主动轴6上。从同步带轮8用键9连接于从动轴7上。同步带3啮合安装于主同步带轮4及从同步带轮8上。主动轴6运行，石英板1放置于石英棒2上。同步带3上的凸台啮合进每块石英板1后部两个缺口中，推动石英板运动。上一块石英板1的头部凸起与下一块石英板1的尾部中间凹槽相啮合，从而实现连接时自动对位。
实施例子：
主同步带轮用键连接于主动轴上。从同步带轮用键连接于从动轴上。同步带啮合安装于主同步带轮及从同步带轮上。启动主动轴运行，将石英板放置于石英板棒上。同步带上的凸台定距啮合进入每块石英板后部两个缺口中，推动石英板运动。上一块石英板的头部凸起和下一块石英板尾部的中间凹槽相啮合，从而实现连接时自动对位。
【申请公布号：CN107600885A；申请权利人：广东技术师范学院;发明设计人：白路; 罗忠辉; 王娟; 范美芳;】
摘要：
本发明专利涉及一种送料系统，尤其为一种颗粒硅带机用同步、平稳、连续、高效的送料装置。同步带啮合安装于主同步带轮及从同步带轮上。主同步带轮用键连接于主动轴上。从同步带轮用键连接于从动轴上。石英板放置于石英板棒上。本发明工作时，同步带上的凸台啮合进入每块石英板后部两个缺口中推动石英板运动。石英板上一块头部的凸起与下一块尾部的中间凹槽相啮合，实现连接时自动对位，避免跑偏。本发明利用同步带的柔性，降低了石英板运行中的刚性冲击。大大提高了颗粒硅带机的可靠性；这种特殊的结构使操作方便，维护方便，保证了仪器和工作人员的安全，它特别适合晶体硅太阳电池等半导体行业使用。
主权项：
一种平稳、同步、连续、高效的颗粒硅带机用送料装置，由石英板1、石英板棒2、同步带3、主同步带轮4、键5、主动轴6、从动轴7、从同步带轮8、键9组成。其特征在于主同步带轮4用键5连接于主动轴6上。从同步带轮8用键9连接于从动轴7上。同步带3啮合安装于主同步带轮4及从同步带轮8上。石英板1放置于石英板棒2上。同步带3上的凸台定距啮合进入每块石英板1后部两个缺口中。
要求：
1.一种平稳、同步、连续、高效的颗粒硅带机用送料装置，由石英板1、石英板棒2、同步带3、主同步带轮4、键5、主动轴6、从动轴7、从同步带轮8、键9组成。其特征在于主同步带轮4用键5连接于主动轴6上。从同步带轮8用键9连接于从动轴7上。同步带3啮合安装于主同步带轮4及从同步带轮8上。石英板1放置于石英板棒2上。同步带3上的凸台定距啮合进入每块石英板1后部两个缺口中。
2.根据权利要求1所述的一种平稳、同步、连续、高效的颗粒硅带机用送料装置，其特征在同步带3的背面均匀定长分布有凸台，可用于石英板的推送。
3.根据权利要求1所述的一种平稳、同步、连续、高效的颗粒硅带机用送料装置，其特征在于石英板1的头部有凸起，尾部的中间凹槽，两侧有缺口。头部有凸起和尾部的中间凹槽可保证上一块石英板与下一块石英板连接时自动对位。尾部两侧缺口，可使得同步带3上的凸台进入啮合，从而推动石英板连续运动。
4.根据权利要求1所述的一种平稳、同步、连续、高效的颗粒硅带机用送料装置，其特征在于可做成156、125等多种宽度，满足不同规格的硅带输送。
平稳、同步、连续、高效的颗粒硅带机用送料装置
(一)技术领域
本发明专利涉及一种硅粉送料装置，尤其为一种颗粒硅带机用同步、平稳、连续、高效的硅粉送料装置。
(二)技术背景
目前颗粒硅带机用送料装置多为：气缸间歇性式往返运动，推动石英板到上下摩擦轮中间，上下摩擦轮连续运转，石英板被夹着连续推动前进。这样摩擦轮两边压紧力往往不均匀，在送石英板中打滑，造成石英板运行速度变化或跑偏。少有的为：在石英板上下分布两个带钩滚珠丝杠，交替运转，拉动石英板前进，虽然石英板运行连续，但结构复杂，成本高，没有柔性，卡了后，容易拉碎石英板。
(三)发明内容
本发明的目的在于提供一种体积小，安装方便，使用寿命长，可实现颗粒硅带机同步、平稳、连续、高效送料的装置。它解决了摩擦轮两边压紧力不均匀，在送石英板中打滑，造成石英板运行速度不平稳及跑偏的问题。同时它还解决了送料系统结构复杂，成本高，运行没有柔性的问题。
本发明实现的方式为：
同步带3啮合安装于主同步带轮4及从同步带轮8上。主同步带轮4用键5连接于主动轴6上。从同步带轮8用键9连接于从动轴7上。石英板1放置于石英棒2上。同步带3上的凸台定距啮合进入每块石英板1后部两个缺口中。
本发明的优点是同步带牵引石英板连续运动，石英板在运行过程中实现自动定位，避免跑偏。同时同步带的柔性降低了石英板运行中的刚性冲击。大大的提高了颗粒硅带机的可靠性；这种特殊的结构使操作方便，维护方便，保证了设备和工作人员的安全。
(四)附图说明

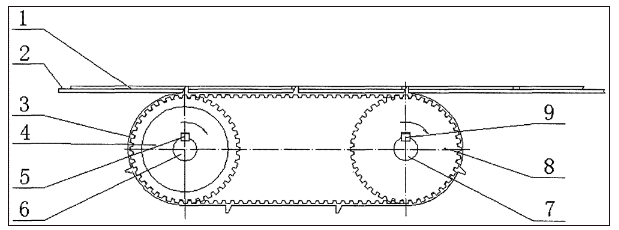

附图1为主视图，

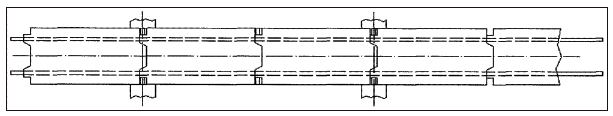

附图2为主视图的左视图
(五)具体实施方式
下面结合附图，对本发明作进一步详细的说明：
本发明是：如图1、2所示，其特征在于石英板1放置于石英板棒2上。
本发明是：如图1、2所示，其特征在于石英板1的尾部两侧缺口，可使得同步带3上的凸台进入啮合，从而推动石英板连续运动；头部有凸起，尾部的中间凹进，两侧有缺口。头 部有凸起和尾部的中间凹槽可保证上一块石英板与下一块石英板连接时自动对位。
本发明是：如图1、2所示，主同步带轮4用键5连接于主动轴6上。从同步带轮8用键9连接于从动轴7上。同步带3啮合安装于主同步带轮4及从同步带轮8上。
本发明是：可做成156×156和125×125等多种型号，有效的适应了目前晶体硅太阳电池行业主要硅带产品的规格。
工作过程如下：
主同步带轮4用键5连接于主动轴6上。从同步带轮8用键9连接于从动轴7上。同步带3啮合安装于主同步带轮4及从同步带轮8上。主动轴6运行，石英板1放置于石英棒2上。同步带3上的凸台啮合进每块石英板1后部两个缺口中，推动石英板运动。上一块石英板1的头部凸起与下一块石英板1的尾部中间凹槽相啮合，从而实现连接时自动对位。
实施例子：
主同步带轮用键连接于主动轴上。从同步带轮用键连接于从动轴上。同步带啮合安装于主同步带轮及从同步带轮上。启动主动轴运行，将石英板放置于石英板棒上。同步带上的凸台定距啮合进入每块石英板后部两个缺口中，推动石英板运动。上一块石英板的头部凸起和下一块石英板尾部的中间凹槽相啮合，从而实现连接时自动对位。
