一种日用陶瓷用自动移载机械装置
一种日用陶瓷用自动移载机械装置
【授权公告号：CN206886207U；申请权利人：佛山市山盈智能科技有限公司; 发明设计人： 崔永强; 张一杰; 罗湛权;】
摘要：
一种日用陶瓷用自动移载机械装置，包括三相异步电动机（1）、驱动同步轮（2）、辅助气缸（3）、驱动同步带（4）、被动同步轮（5）、真空吸盘（6）、移载机架（7）、滑轨（8）、滑块（9）、安装铝板（10），其中驱动同步带（4）横向设置在移载机架（7）上方，三相异步电动机（1）设置在驱动同步带（4）右侧，驱动同步轮（2）安装在电动机轴上；驱动同步带（4）中部上方设置有辅助气缸（3），中部下方设置有真空吸盘（6），真空吸盘（6）与辅助气缸（3）的输出活塞轴连接,驱动同步带（4）左侧设置有被动同步轮（5），在移载机架（7）两侧分别安装有滑轨（8）与滑块（9），安装铝板（10）安装在滑块（9）上面。
主权项：
一种日用陶瓷用自动移载机械装置，其特征在于：包括三相异步电动机（1）、驱动同步轮（2）、辅助气缸（3）、驱动同步带（4）、被动同步轮（5）、真空吸盘（6）、移载机架（7）、滑轨（8）、滑块（9）、安装铝板（10），其中驱动同步带（4）横向设置在移载机架（7）上方，三相异步电动机（1）设置在移载机架（7）上方驱动同步带（4）右侧，驱动同步轮（2）安装在三相异步电动机（1）的电动机轴上；驱动同步带（4）中部上方设置有辅助气缸（3），驱动同步带（4）中部下方设置有真空吸盘（6），真空吸盘（6）与吸盘连杆连接,吸盘连杆安装在辅助气缸（3）的输出活塞轴上,驱动同步带（4）左侧设置有被动同步轮（5），在移载机架（7）两侧分别安装有滑轨（8）与滑块（9），安装铝板（10）安装在滑块（9）上面。
要求：
1.一种日用陶瓷用自动移载机械装置，其特征在于：包括三相异步电动机（1）、驱动同步轮（2）、辅助气缸（3）、驱动同步带（4）、被动同步轮（5）、真空吸盘（6）、移载机架（7）、滑轨（8）、滑块（9）、安装铝板（10），其中驱动同步带（4）横向设置在移载机架（7）上方，三相异步电动机（1）设置在移载机架（7）上方驱动同步带（4）右侧，驱动同步轮（2）安装在三相异步电动机（1）的电动机轴上；驱动同步带（4）中部上方设置有辅助气缸（3），驱动同步带（4）中部下方设置有真空吸盘（6），真空吸盘（6）与吸盘连杆连接,吸盘连杆安装在辅助气缸（3）的输出活塞轴上,驱动同步带（4）左侧设置有被动同步轮（5），在移载机架（7）两侧分别安装有滑轨（8）与滑块（9），安装铝板（10）安装在滑块（9）上面。
2.根据权利要求1所述的一种日用陶瓷用自动移载机械装置，其特征在于：移载机架（7）为45#钢焊接组成。
3.根据权利要求1所述的一种日用陶瓷用自动移载机械装置，其特征在于：真空吸盘（6）连接有真空吸附系统，所述真空吸附系统包括真空电磁阀A、真空发生器B、压力开关、真空破坏电磁阀D，真空电磁阀A、真空破坏电磁阀D并联设置在压缩空气管路上，真空发生器B设置在真空电磁阀A、真空破坏电磁阀D下游管路上，真空压力检测装置C设置于真空吸盘（6）上方管线上。
一种日用陶瓷用自动移载机械装置
技术领域
本实用新型属于陶瓷制作技术领域，具体地说，是涉及一种日用陶瓷用自动移载机械装置。
背景技术
陶瓷材料是用天然或合成化合物经过成形和高温烧结制成的一类无机非金属材料。它具有高熔点、高硬度、高耐磨性、耐氧化等优点。可用作结构材料、刀具材;日用陶瓷（亦指餐具或者家瓷）顾名思义是指：人们日常生活中必不可少的生活用瓷,代表性的产品有 杯、碗、碟。随着社会的发展和人们生活水平的提高，人们陶瓷的品质要求越来越高。目前陶瓷制作过程中均使用人工吸盘移载，手法不统一对杯日用陶瓷造成一定量损坏，损耗率高、效率低。
发明内容
为了克服上述现有技术的上述缺陷，本实用新型提供了一种日用陶瓷用自动移载机械装置。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：
一种日用陶瓷用自动移载机械装置，包括三相异步电动机1、驱动同步轮2、辅助气缸3、驱动同步带4、被动同步轮5、真空吸盘6、移载机架7、滑轨8、滑块9、安装铝板10，其中驱动同步带4横向设置在移载机架7上方，三相异步电动机1设置在移载机架7上方驱动同步带4右侧，驱动同步轮2安装在三相异步电动机1的电动机轴上，驱动同步带4中部上方设置有辅助气缸3，驱动同步带4中部下方设置有真空吸盘6，真空吸盘6与吸盘连杆连接,吸盘连杆安装在辅助气缸3的输出活塞轴上,驱动同步带4左侧设置有被动同步轮5，在移载机架7两侧分别安装有滑轨8与滑块9，安装铝板10安装在滑块9上面。
进一步地，移载机架7为45#钢焊接组成。
进一步地，真空吸盘6连接有真空吸附系统，所述真空吸附系统包括真空电磁阀A、真空发生器B、压力开关、真空破坏电磁阀D，真空电磁阀A、真空破坏电磁阀D并联设置在压缩空气管路上，真空发生器B设置在真空电磁阀A、真空破坏电磁阀D下游管路上，真空压力检测装置C设置于真空吸盘6上方管线上。
本实用新型的一种日用陶瓷用自动移载机械装置，提高了陶瓷生产厂家的日用生产效率和产品质量，降低了人工成本；引入了节能型真空控制系统，移载过程节省压缩空气，适用范围广，使用简单。
附图说明
此处所说明的附图用来提供对本实用新型的进一步理解，构成本申请的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

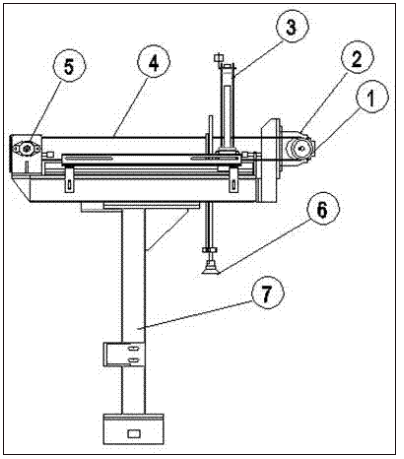

图1为本实用新型的主视结构示意图。

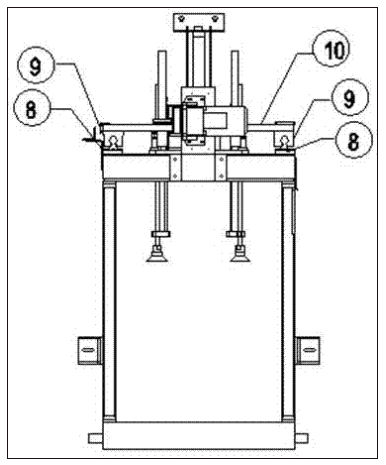

图2本实用新型的右视结构示意图。

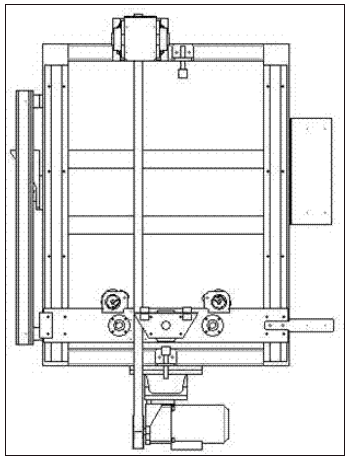

图3本实用新型的俯视结构示意图。

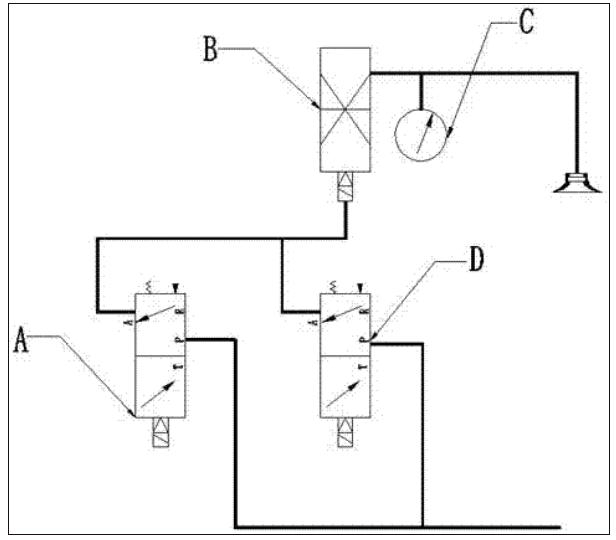

图4本实用新型的控制原理示意图。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例的附图，对本实用新型实施例的技术方案进行清楚、完整地描述。显然，所描述的实施例是本实用新型的一部分实施例，而不是全部的实施例。基于所描述的本实用新型的实施例，本领域普通技术人员在无需创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-4所示，本实用新型的一种日用陶瓷用自动移载机械装置，包括三相异步电动机1、驱动同步轮2、辅助气缸3、驱动同步带4、被动同步轮5、真空吸盘6、移载机架7、滑轨8、滑块9、安装铝板10，其中移载机架7为45#钢焊接组成，其它组件都安装在此机架上，驱动同步带4横向设置在移载机架7上方，三相异步电动机1设置在移载机架7上方驱动同步带4右侧，驱动同步轮2安装在三相异步电动机1的电动机轴上，由三相异步电动机1带动其旋转，驱动同步带4中部上方设置有辅助气缸3，驱动同步带4中部下方设置有真空吸盘6，真空吸盘6与吸盘连杆连接,吸盘连杆安装在辅助气缸3的输出活塞轴上,驱动同步带4左侧设置有被动同步轮5，被动同步轮5用来辅助驱动同步带4的运行，在移载机架7两侧分别安装有滑轨8与滑块9，安装铝板10安装在滑块9上面，使铝板可以前后滑动，并与驱动同步带4进行夹紧固定。
工作过程中，三相异步电动机1旋转带动驱动同步轮2旋转，同时带着驱动同步带4旋转，驱动同步带4与安装铝板10夹紧固定，三相异步电动机1旋转时带动着安装铝板10滑动，达到移动效果。
本实用新型的一种日用陶瓷用自动移载机械装置真空原理：
如图4所示，一种日用陶瓷用自动移载机械装置的真空吸附系统包括真空电磁阀A、真空发生器B、压力开关、真空破坏电磁阀D，真空电磁阀A、真空破坏电磁阀D并联设置在压缩空气管路上，真空发生器B设置在真空电磁阀A、真空破坏电磁阀D下游管路上，C为真空压力检测装置，设置于真空吸盘6上方管线上，压缩空气通过电磁阀A接通，到真空发生器B上，在真空吸盘6产生一定真空负压，C为真空压力检测装置，设置于真空吸盘6上方管线上，达到设定真空压力，切断电磁阀A，真空吸盘6仍然保持真空吸力，达到节能效果。当移载完成后，真空破坏电磁阀D释放对真空吸盘6保持的真空进行破坏，使被吸取的陶瓷释放到指定位置。
