一种新型丝杠螺母旋转式地毯植绒机
一种新型丝杠螺母旋转式地毯植绒机
【申请公布号：CN108014975A；申请权利人：天津科焱科技有限公司;发明设计人：孙丙昆;】
摘要：
本发明涉及一种新型丝杠螺母旋转式地毯植绒机，包括机器框架、活动框架、导轨、滑块、丝杠、机头、丝杠螺母、螺母同步轮、伺服电机、同步带，所述机器框架上下梁内侧设置所述导轨，所述活动框架上下各设置所述滑块，所述活动框架上滑块与所述机器框架上导轨连接，所述活动框架下滑块与所述机器框架下侧导轨连接，所述活动框架上设置导轨，所述机头设置在所述活动框架导轨上，所述活动框架上设置伺服电机，所述活动框架上下设置的所述螺母同步轮通过同步带与所述活动框架上的所述伺服电机上的同步轮连接，其特征在于:所述机器框架上下梁固定所述丝杠，所述机器框架上下丝杠螺母与所述活动框架上下设置的所述螺母同步轮连接，所述活动框架上固定所述丝杠，所述活动框架上的所述丝杠螺母与所述机头上的所述螺母同步轮连接，采用丝杠和丝杠螺母驱动机头工作，丝杠静止丝杠螺母旋转驱动机头运动，噪音小精度高能得到长时间润滑。
主权项：
一种新型丝杠螺母旋转式地毯植绒机，包括机器框架、活动框架、导轨、滑块、丝杠、机头、丝杠螺母、螺母同步轮、伺服电机、同步带，所述机器框架上下梁内侧设置所述导轨，所述活动框架上下各设置所述滑块，所述活动框架上滑块与所述机器框架上导轨连接，所述活动框架下滑块与所述机器框架下侧导轨连接，所述活动框架上设置导轨，所述机头上的滑块与所述活动框架上的导轨连接，所述活动框架上设置伺服电机，所述活动框架上下设置的所述螺母同步轮通过同步带与所述活动框架上的所述伺服电机上的同步轮连接，其特征在于:所述机器框架上下梁固定所述丝杠，所述机器框架上下丝杠螺母与所述活动框架上下设置的所述螺母同步轮连接，所述活动框架上固定所述丝杠，所述活动框架上的所述丝杠螺母与所述机头上的所述螺母同步轮连接。
要求：
1.一种新型丝杠螺母旋转式地毯植绒机，包括机器框架、活动框架、导轨、滑块、丝杠、机头、丝杠螺母、螺母同步轮、伺服电机、同步带，所述机器框架上下梁内侧设置所述导轨，所述活动框架上下各设置所述滑块，所述活动框架上滑块与所述机器框架上导轨连接，所述活动框架下滑块与所述机器框架下侧导轨连接，所述活动框架上设置导轨，所述机头上的滑块与所述活动框架上的导轨连接，所述活动框架上设置伺服电机，所述活动框架上下设置的所述螺母同步轮通过同步带与所述活动框架上的所述伺服电机上的同步轮连接，其特征在于:所述机器框架上下梁固定所述丝杠，所述机器框架上下丝杠螺母与所述活动框架上下设置的所述螺母同步轮连接，所述活动框架上固定所述丝杠，所述活动框架上的所述丝杠螺母与所述机头上的所述螺母同步轮连接。
一种新型丝杠螺母旋转式地毯植绒机
技术领域
本发明涉及一种新型丝杠螺母旋转式地毯植绒机，属于机械领域。
背景技术
目前，数控植绒机机头与撑布架是两体的，X轴导轨安装在地面 ，长方体框架安装在X轴上，Y轴垂直安装在长方体框架上，机头安装在Y轴上，驱动采用齿条和齿轮，噪音大精度差得不到长时间润滑。
发明内容
本发明的目的是针对上述问题，提供一种新型丝杠螺母旋转式地毯植绒机，采用丝杠和丝杠螺母驱动机头工作，丝杠静止丝杠螺母旋转驱动机头运动，噪音小精度高能得到长时间润滑。
本发明解决问题的技术方案是：提供一种新型丝杠螺母旋转式地毯植绒机，包括机器框架、活动框架、导轨、滑块、丝杠、机头、丝杠螺母、螺母同步轮、伺服电机、同步带，所述机器框架上下梁内侧设置所述导轨，所述活动框架上下各设置所述滑块，所述活动框架上滑块与所述机器框架上导轨连接，所述活动框架下滑块与所述机器框架下侧导轨连接，所述活动框架上设置导轨，所述机头上的滑块与所述活动框架上的导轨连接，所述活动框架上设置伺服电机，所述活动框架上下设置的所述螺母同步轮通过同步带与所述活动框架上的所述伺服电机上的同步轮连接，其特征在于:所述机器框架上下梁固定所述丝杠，所述机器框架上下丝杠螺母与所述活动框架上下设置的所述螺母同步轮连接，所述活动框架上固定所述丝杠，所述活动框架上的所述丝杠螺母与所述机头上的所述螺母同步轮连接。
本发明一种新型丝杠螺母旋转式地毯植绒机中，所述机器框架上下梁内侧设置所述导轨，所述活动框架上下各设置所述滑块，所述活动框架上滑块与所述机器框架上导轨连接，所述活动框架下滑块与所述机器框架下侧导轨连接，所述活动框架上设置导轨，所述机头上的滑块与所述活动框架上的导轨连接，所述活动框架上设置伺服电机，所述活动框架上下设置的所述螺母同步轮通过同步带与所述活动框架上的所述伺服电机上的同步轮连接，其特征在于:所述机器框架上下梁固定所述丝杠，所述机器框架上下丝杠螺母与所述活动框架上下设置的所述螺母同步轮连接，所述活动框架上固定所述丝杠，所述活动框架上的所述丝杠螺母与所述机头上的所述螺母同步轮连接。
应用本发明一种新型丝杠螺母旋转式地毯植绒机时，采用丝杠和丝杠螺母驱动机头工作，丝杠静止丝杠螺母旋转驱动机头运动，噪音小精度高能得到长时间润滑。
与现有技术相比，本发明的有益效果是：
1、本发明结构新颖，突破以前丝杠工作方式。
2、本发明的创新设计，采用丝杠和丝杠螺母驱动机头工作，丝杠静止丝杠螺母旋转驱动机头运动，噪音小精度高能得到长时间润滑。
附图说明

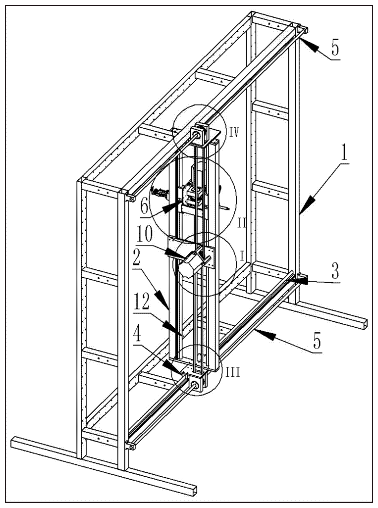

图1为实施例1中本发明一种新型丝杠螺母旋转式地毯植绒机的结构示意图。

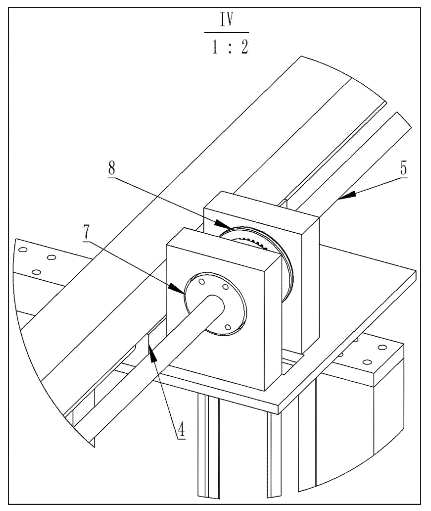

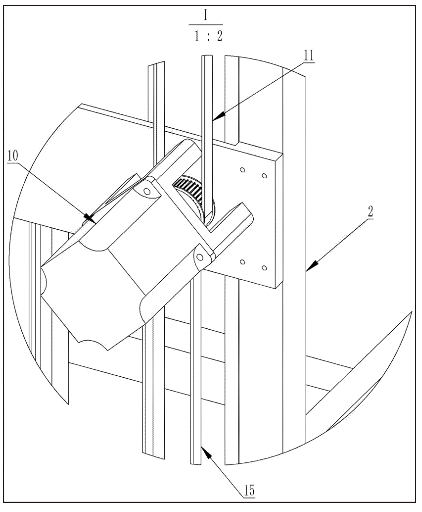

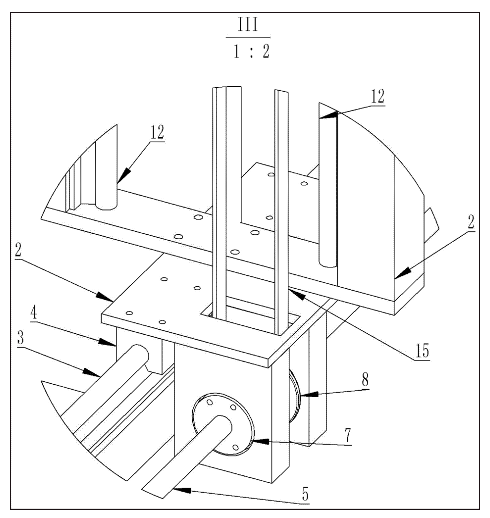

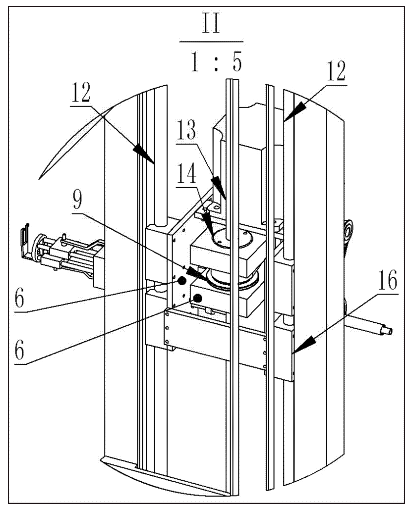

图2为实施例1中本发明一种新型丝杠螺母旋转式地毯植绒机的局部结构示意图。
图3为实施例1中本发明一种新型丝杠螺母旋转式地毯植绒机的局部结构示意图。
图4为实施例1中本发明一种新型丝杠螺母旋转式地毯植绒机的局部结构示意图。
图5为实施例1中本发明一种新型丝杠螺母旋转式地毯植绒机的局部结构示意图。
图中所示：1-机器框架、2-活动框架、3-导轨、4-滑块、5-丝杠、6-机头、7-丝杠螺母、8-螺母同步轮、9-螺母同步轮、10-伺服电机、11-同步带、12-导轨、13-丝杠、14-丝杠螺母、15-同步带、16-滑块。
具体实施方式
如图1-5所示，包括机器框架1、活动框架2、导轨3、滑块4、丝杠5、机头6、丝杠螺母7、螺母同步轮8、螺母同步轮9、伺服电机10、同步带11、导轨12、丝杠13、丝杠螺母14、同步带15、滑块16。所述机器框架1上下梁内侧设置所述导轨3，所述活动框架2上下各设置所述滑块4，所述活动框架2上滑块4与所述机器框架1上导轨3连接，所述活动框架2下滑块4与所述机器框架1下侧导轨3连接，所述活动框架2上设置导轨12，所述机头6上的滑块16与所述活动框架2上的导轨12连接，所述活动框架2上设置伺服电机10，所述活动框架2上下设置的所述螺母同步轮8通过同步带11和同步带15与所述活动框架2上的所述伺服电机10上的同步轮连接，其特征在于:所述机器框架1上下梁固定所述丝杠5，所述机器框架1上下丝杠螺母7与所述活动框架2上下设置的所述螺母同步轮8连接，所述活动框架2上固定所述丝杠13，所述活动框架2上的所述丝杠螺母14与所述机头6上的所述螺母同步轮9连接。
本发明一种新型丝杠螺母旋转式地毯植绒机中，所述机器框架1上下梁内侧设置所述导轨3，所述活动框架2上下各设置所述滑块4，所述活动框架2上滑块4与所述机器框架1上导轨3连接，所述活动框架2下滑块4与所述机器框架1下侧导轨3连接，所述活动框架2上设置导轨12，所述机头6上的滑块16与所述活动框架2上的导轨12连接，所述活动框架2上设置伺服电机10，所述活动框架2上下设置的所述螺母同步轮8通过同步带11和同步带15与所述活动框架2上的所述伺服电机10上的同步轮连接，其特征在于:所述机器框架1上下梁固定所述丝杠5，所述机器框架1上下丝杠螺母7与所述活动框架2上下设置的所述螺母同步轮8连接，所述活动框架2上固定所述丝杠13，所述活动框架2上的所述丝杠螺母14与所述机头6上的所述螺母同步轮9连接。
应用本发明一种新型丝杠螺母旋转式地毯植绒机时，采用丝杠和丝杠螺母驱动机头工作，丝杠静止丝杠螺母旋转驱动机头运动，噪音小精度高能得到长时间润滑。
本发明不限于上述实施方式，本领域技术人员所做出的对上述实施方式任何显而易见的改进或变更，都不会超出本发明的构思和所附权利要求的保护范围。
