手摇盖雨篷布装置
手摇盖雨篷布装置
【授权公告号：CN207360204U；申请权利人：广州永兴环保能源有限公司;发明设计人：赵明君; 段黎明; 夏涛;】
摘要：
手摇盖雨篷布装置包括一雨蓬布辊2和一张紧辊4，雨蓬布辊5包括一转轴一1，张紧辊4包括一转轴二5，转轴一1通过同步带与一驱动轴一10驱动连接，转轴二5通过同步带与一驱动轴二11驱动连接，雨蓬布9通过一拉绳7与一挂钩3连接，挂钩3能挂在张紧辊4的挂钩固定装置(未图示)，驱动轴一10和驱动轴二11分别连接手摇装置6、8。手摇装置6、8安装在操作人员站在地面上可以伸手操作的范围内。
主权项：
一种手摇盖雨篷布装置，其特征在于：包括一雨蓬布辊和一张紧辊，雨蓬 布辊包括一转轴一，张紧辊包括一转轴二，转轴一通过同步带与一驱动轴一驱动连接，转轴二通过同步带与一驱动轴二驱动连接，雨蓬布通过一拉绳与一挂钩连接，挂钩能挂在张紧辊的挂钩固定装置，驱动轴一和驱动轴二分别连接手摇装置(6、8)，雨蓬布辊设置在车上盖雨蓬布区域的头部，张紧辊设置在车上盖雨蓬布区域的尾部。
要求：
1.一种手摇盖雨篷布装置，其特征在于：包括一雨蓬布辊和一张紧辊，雨蓬 布辊包括一转轴一，张紧辊包括一转轴二，转轴一通过同步带与一驱动轴一驱动连接，转轴二通过同步带与一驱动轴二驱动连接，雨蓬布通过一拉绳与一挂钩连接，挂钩能挂在张紧辊的挂钩固定装置，驱动轴一和驱动轴二分别连接手摇装置(6、8)，雨蓬布辊设置在车上盖雨蓬布区域的头部，张紧辊设置在车上盖雨蓬布区域的尾部。
2.根据权利要求1所述的手摇盖雨篷布装置，其特征在于：手摇装置(6、8)安装在操作人员站在地面上可以伸手操作的范围内。
3.根据权利要求2所述的手摇盖雨篷布装置，其特征在于：驱动轴一和驱动轴二能够在锁止状态和能够转动的状态之间切换。
4.根据权利要求2所述的手摇盖雨篷布装置,其特征在于：转轴一通过链条与驱动轴一驱动连接，转轴二通过链条与驱动轴二驱动连接。
手摇盖雨篷布装置
技术领域
本申请涉及盖雨蓬布装置，更具体地，涉及一种手摇盖雨篷布装置。
背景技术
人工给固化块运输车辆盖雨篷布时操作人员要登上车辆，高空作业存较大风险。加装手摇式盖雨篷布装置可有效避免此项工作中安全事件发生。
实用新型内容
本申请解决了人工盖雨蓬时劳动强度大且容易造成事故的技术问题。
本申请手摇盖雨篷布装置包括一雨蓬布辊2和一张紧辊4，雨蓬 布辊5包括一转轴一1，张紧辊4包括一转轴二5，转轴一1通过同步带与一驱动轴一10驱动连接，转轴二5通过同步带与一驱动轴二11驱动连接，雨蓬布9通过一拉绳7与一挂钩3连接，挂钩3能挂在张紧辊4的挂钩固定装置(未图示)，驱动轴一10和驱动轴二11分别连接手摇装置6、8。雨蓬布辊设置在车上盖雨蓬布区域的头部，张紧辊设置在车上盖雨蓬布区域的尾部。
手摇装置6、8安装在操作人员站在地面上可以伸手操作的范围内。
初始状态时，挂钩3挂在张紧辊4的挂钩固定装置上，摇动手摇装置8，使得雨蓬布张开盖在车上的货物上；卸货时，摇动手摇装置6，则雨蓬布9被卷在雨蓬布辊2上，此时可以使挂钩脱离挂钩固定装置以便进行卸货操作。
进一步地，驱动轴一和驱动轴二能够在锁止状态（不能转动）和能够转动的状态之间切换。具体地，当摇动手摇装置8时，驱动轴一锁止，摇动手摇装置6时，驱动轴二11锁止。
附图说明

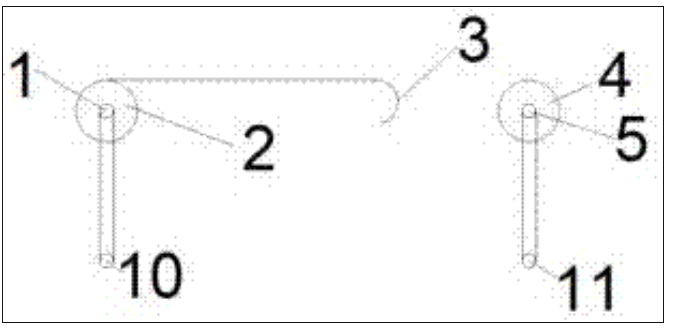

图1为本申请的手摇盖雨蓬布装置正视图示意图。

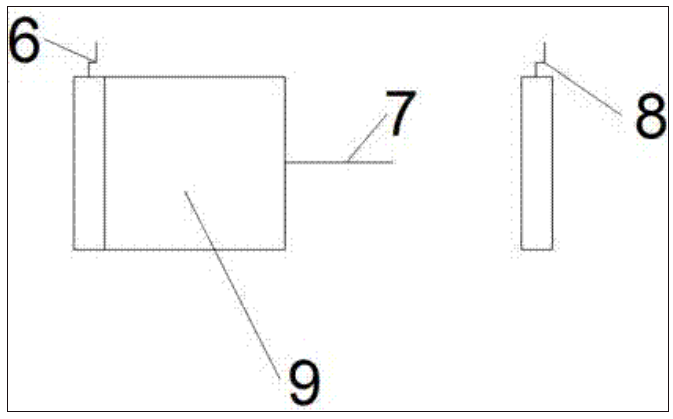

图2为本申请的手摇盖雨蓬布装置俯视图示意图。
具体实施方式
参考附图，本申请手摇盖雨篷布装置包括一雨蓬布辊2和一张紧辊4，雨蓬 布辊5包括一转轴一1，张紧辊4包括一转轴二5，转轴一1通过同步带与一驱动轴一10驱动连接，转轴二5通过同步带与一驱动轴二11驱动连接，雨蓬布9通过一拉绳7与一挂钩3连接，挂钩3能挂在张紧辊4的挂钩固定装置(未图示)，驱动轴一10和驱动轴二11分别连接手摇装置6、8。雨蓬布辊设置在车上盖雨蓬布区域的头部，张紧辊设置在车上盖雨蓬布区域的尾部。
手摇装置6、8安装在操作人员站在地面上可以伸手操作的范围内。
初始状态时，挂钩3挂在张紧辊4的挂钩固定装置上，摇动手摇装置8，使得雨蓬布张开盖在车上的货物上；卸货时，摇动手摇装置6，则雨蓬布9被卷在雨蓬布辊2上，此时可以使挂钩脱离挂钩固定装置以便进行卸货操作。
进一步地，驱动轴一和驱动轴二能够在锁止状态（不能转动）和能够转动的状态之间切换。具体地，当摇动手摇装置8时，驱动轴一锁止，摇动手摇装置6时，驱动轴二11锁止。
进一步地，轴一1通过链条与一驱动轴一10驱动连接，转轴二5通过链条与一驱动轴二11驱动连接。
以上所述仅为本申请的较佳实施例，并不用以限制本申请，凡在本申请的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本申请的保护范围之内。
