一种搓纸装置
一种搓纸装置
【授权公告号：CN207596128U；申请权利人：温州力豪科技有限公司;发明设计人：朱明华; 刘超;】
摘要：
本实用新型涉及一种搓纸装置，包括第一转轴和位于第一转轴上的第一搓纸轮，还包括辅助进纸装置，所述辅助进纸装置包括第一同步轮、第二同步轮、第二搓纸轮、壳体，所述第一同步轮、壳体设置在第一转轴上，所述壳体内设有第二转轴，所述第二同步轮与第二搓纸轮设置在第二转轴上，所述第一同步轮与第二同步轮之间设有同步带，所述第一转轴和第二转轴相对壳体可旋转。通过增加辅助进纸装置，在工作时，第一搓纸轮和第二搓纸轮放置在纸张上，第一转轴转动带动第一搓纸轮转动，使纸张前进，通过第一同步轮、第二同步轮使第二搓纸轮转动，增加搓纸能力，更加可靠。
主权项：
1.一种搓纸装置，包括第一转轴（1）和位于第一转轴（1）上的第一搓纸轮（2），其特征在于：还包括辅助进纸装置，所述辅助进纸装置包括第一同步轮（3）、第二同步轮（4）、第二搓纸轮（5）、壳体，所述第一同步轮（3）、壳体设置在第一转轴（1）上，所述壳体内设有第二转轴（7），所述第二同步轮（4）与第二搓纸轮（5）设置在第二转轴（7）上，所述第一同步轮（3）与第二同步轮（4）之间设有同步带（8），所述第一转轴（1）和第二转轴（7）相对壳体可旋转。
1.一种搓纸装置，包括第一转轴（1）和位于第一转轴（1）上的第一搓纸轮（2），其特征在于：还包括辅助进纸装置，所述辅助进纸装置包括第一同步轮（3）、第二同步轮（4）、第二搓纸轮（5）、壳体，所述第一同步轮（3）、壳体设置在第一转轴（1）上，所述壳体内设有第二转轴（7），所述第二同步轮（4）与第二搓纸轮（5）设置在第二转轴（7）上，所述第一同步轮（3）与第二同步轮（4）之间设有同步带（8），所述第一转轴（1）和第二转轴（7）相对壳体可旋转。
2. 根据权利要求1所述的搓纸装置，其特征在于： 所述第一转轴（1）和第二转轴（7）与壳体之间均通过轴承（9）连接。
3.根据权利要求2所述的搓纸装置，其特征在于：所述壳体包括两个侧板（601）和上盖（602），所述侧板（601）与第一转轴（1）和第二转轴（7）通过轴承（9）连接，所述轴承（9）在侧板（601）内侧设有凸起部（901），所述上盖（602）连接两个侧板（601）。
4.根据权利要求3所述的搓纸装置，其特征在于：所述上盖（602）与两个侧板（601）通过螺钉连接。
5.根据权利要求3所述的搓纸装置，其特征在于：所述第一转轴（1）上设有顶套（12），所述顶套（12）与第一同步轮（3）分别贴合两个侧板（601）或两个侧板（601）内的轴承（9）设置，并通过螺钉固定在第一转轴（1）上。
6.根据权利要求3所述的搓纸装置，其特征在于：两个侧板（601）之间设有连杆（13）。
7.根据权利要求1所述的搓纸装置，其特征在于：所述第一搓纸轮（2）为两个，分别位于辅助进纸装置的两侧。
8.根据权利要求7所述的搓纸装置，其特征在于：所述第一转轴（1）上设有至少一对挡纸轮（11），平均分布在两个第一搓纸轮（2）的两侧。
9.根据权利要求1所述的搓纸装置，其特征在于：所述第一搓纸轮（2）外设有胶皮外套（10）。
10.根据权利要求9所述的搓纸装置，其特征在于：所述第一搓纸轮（2）外周设有搓纸段（201）和悬空段（202），所述搓纸段（201）至第一转轴（1）轴心的距离等于或大于第一转轴（1）至纸张的距离，所述悬空段（202）至第一转轴（1）轴心的距离小于第一转轴（1）至纸张的距离。
一种搓纸装置
技术领域
本实用新型涉及一种搓纸装置。
背景技术
在打印机、彩票机、扫描仪等涉及纸张输入的设备中，要求将纸张可靠而平稳的送入下一纸张传输装置，均设有搓纸装置。现有的搓纸装置一般包括转轴，转轴上设有搓纸轮，搓纸轮与纸张之间具有较大的摩擦力，通过搓纸轮的转动带动纸钞前进。但是现有的搓纸装置的搓纸能力并不可靠，还是经常发生问题。
发明内容
本实用新型针对上述问题，提供一种搓纸装置。
本实用新型所采取的技术方案如下：一种搓纸装置，包括第一转轴和位于第一转轴上的第一搓纸轮，还包括辅助进纸装置，所述辅助进纸装置包括第一同步轮、第二同步轮、第二搓纸轮、壳体，所述第一同步轮、壳体设置在第一转轴上，所述壳体内设有第二转轴，所述第二同步轮与第二搓纸轮设置在第二转轴上，所述第一同步轮与第二同步轮之间设有同步带，所述第一转轴和第二转轴相对壳体可旋转。
所述第一转轴和第二转轴与壳体之间均通过轴承连接。
所述壳体包括两个侧板和上盖，所述侧板与第一转轴和第二转轴通过轴承连接，所述轴承在侧板内侧设有凸起部，所述上盖连接两个侧板。
所述上盖与两个侧板通过螺钉连接。
所述第一转轴上设有顶套，所述顶套与第一同步轮分别贴合两个侧板或两个侧板内的轴承设置，并通过螺钉固定在第一转轴上。
两个侧板之间设有连杆。
所述第一搓纸轮为两个，分别位于辅助进纸装置的两侧。
所述第一转轴上设有至少一对挡纸轮，平均分布在两个第一搓纸轮的两侧。
所述第一搓纸轮外设有胶皮外套。
所述第一搓纸轮外周设有搓纸段和悬空段，所述搓纸段至第一转轴轴心的距离等于或大于第一转轴至纸张的距离，所述悬空段至第一转轴轴心的距离小于第一转轴至纸张的距离。
本实用新型的有益效果如下：通过增加辅助进纸装置，在工作时，第一搓纸轮和第二搓纸轮放置在纸张上，第一转轴转动带动第一搓纸轮转动，使纸张前进，通过第一同步轮、第二同步轮使第二搓纸轮转动，增加搓纸能力，更加可靠。
附图说明

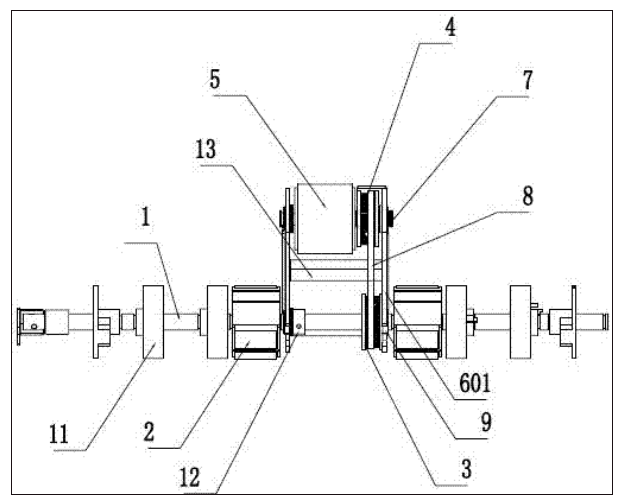

图1为本实用新型的结构示意图。
图2为本实用新型的仰视图。
图3为第一搓纸轮的侧视图。
图中，1，第一转轴；2，第一搓纸轮；201，搓纸段；202，悬空段；3，第一同步轮；4，第二同步轮；5，第二搓纸轮；601，侧板；602，上盖；7，第二转轴；8，同步带；9，轴承；10，胶皮外套；11，挡纸轮；12，顶套；13，连杆。
具体实施方式
下面结合附图以及具体实施例，可以更好地说明本实用新型的结构示意图。
一种搓纸装置，包括第一转轴1和位于第一转轴1上的第一搓纸轮2，还包括辅助进纸装置，所述辅助进纸装置包括第一同步轮3、第二同步轮4、第二搓纸轮5、壳体，所述第一同步轮3、壳体设置在第一转轴1上，所述壳体内设有第二转轴7，所述第二同步轮4与第二搓纸轮5设置在第二转轴7上，所述第一同步轮3与第二同步轮4之间设有同步带8，所述第一转轴1和第二转轴7相对壳体可旋转。通过增加辅助进纸装置，在工作时，第一搓纸轮和第二搓纸轮放置在纸张上，第一转轴转动带动第一搓纸轮转动，使纸张前进，通过第一同步轮、第二同步轮使第二搓纸轮转动，增加搓纸能力，更加可靠。
所述第一转轴1和第二转轴7与壳体之间均通过轴承9连接。通过设置轴承，减小转动的摩擦力。
所述壳体包括两个侧板601和上盖602，所述侧板601与第一转轴1和第二转轴7通过轴承9连接，所述轴承9在侧板601内侧设有凸起部901，所述上盖602连接两个侧板601。所述上盖602与两个侧板601通过螺钉连接。所述第一转轴1上设有顶套12，所述顶套12与第一同步轮3分别贴合两个侧板601或两个侧板601内的轴承9设置，并通过螺钉固定在第一转轴1上。安装辅助进纸装置时，先将顶套12与第一同步轮3套在第一转轴1上，再将两个轴承9从两侧套在第一转轴1上，再将两个侧板601从两侧套在第一转轴1上，第二转轴7、第二搓纸轮5以及与第一同步轮3连好同步带8的第二同步轮4装入，然后将顶套12与第一同步轮3移至对应位置，通过螺钉将顶套12与第一同步轮3固定在第一转轴1上，然后通过螺钉安装好上盖602，这样辅助进纸装置就不会再左右移动。结构简单，安装方便。
其中，所述上盖602与两个侧板601通过螺钉连接，也可以选择焊接、卡接等方式，通过螺钉连接，方便拆装，且牢固。
两个侧板601之间设有连杆13。加强强度。连杆与侧板之间通过螺钉连接。
所述第一搓纸轮2为两个，分别位于辅助进纸装置的两侧。这样作用力更加均匀。
所述第一转轴1上设有至少一对挡纸轮11，平均分布在两个第一搓纸轮2的两侧。图中为4个，均分在两个第一搓纸轮2的两侧，起到抚平纸张，防止纸张部分翘起引起的卡纸故障。
所述第一搓纸轮2外设有胶皮外套10。增加摩擦力。
所述第一搓纸轮2外周设有搓纸段201和悬空段202，所述搓纸段201至第一转轴1轴心的距离等于或大于第一转轴1至纸张的距离，可以与纸张之间形成较大摩擦力，使纸张前进，所述悬空段202至第一转轴1轴心的距离小于第一转轴1至纸张的距离，与纸张之间有一定间隔，对纸张无作用力。连续进纸时，第一搓纸轮2作用的两张纸张间存在无作用力的间隙，使两张纸可以分离开。
以上所述仅为本实用新型的一种实施例，并非用来限制本实用新型的保护范围；本实用新型的保护范围由权利要求书中的权利要求限定，并且凡是依实用新型所作的等效变化与修改，都在本实用新型专利的保护范围之内。
