【申请公布号：CN108443318A；申请权利人：桂林优利特医疗电子有限公司;发明设计人：唐永基; 农柳华;】
摘要：
本发明公开了一种血液检测仪器采样机构，包括纵向采样单元，纵向采样单元通过横向采样单元安装于底座上，横向采样单元包括上、下位置的直线滑动副和直线导向副，直线滑动副包括横向光轴和滑动座，滑动座通过其内部的塑料轴套与横向光轴滑动套装，横向光轴的两端通过光轴固定座安装在底座的前端面上；纵向采样单元设于底座前方并通过滑动座安装板连接滑动座、通过滑块安装板连接直线导向副的滑块；滑动座的驱动为安装在底座前端面上的同步带传动副。本发明通过光轴及免涂润滑脂的带自润作用的滑塑料轴套作为滑动结构，解决了使用带油箱作为润滑源的滚珠直线导轨带来的漏油的问题以及需要技术人员到现场添加润滑油的问题。
主权项：
1.血液检测仪器采样机构，包括纵向采样单元(1)，所述纵向采样单元(1)通过横向采样单元安装于底座(2)上，其特征在于：所述横向采样单元包括上、下位置的直线滑动副和直线导向副，所述直线滑动副包括横向光轴(3)和滑动座(4)，所述滑动座(4)通过其内部的塑料轴套(5)与横向光轴(3)滑动套装，所述横向光轴(3)的两端通过光轴固定座(10)安装在底座(2)的前端面上；所述纵向采样单元(1)设于底座(2)前方并通过滑动座安装板(8)连接滑动座(4)、通过滑块安装板(9)连接直线导向副的滑块(7)；所述滑动座(4)的驱动为安装在底座(2)前端面上的同步带传动副。
要求：
1.血液检测仪器采样机构，包括纵向采样单元(1)，所述纵向采样单元(1)通过横向采样单元安装于底座(2)上，其特征在于：所述横向采样单元包括上、下位置的直线滑动副和直线导向副，所述直线滑动副包括横向光轴(3)和滑动座(4)，所述滑动座(4)通过其内部的塑料轴套(5)与横向光轴(3)滑动套装，所述横向光轴(3)的两端通过光轴固定座(10)安装在底座(2)的前端面上；所述纵向采样单元(1)设于底座(2)前方并通过滑动座安装板(8)连接滑动座(4)、通过滑块安装板(9)连接直线导向副的滑块(7)；所述滑动座(4)的驱动为安装在底座(2)前端面上的同步带传动副。
2.根据权利要求1所述的血液检测仪器采样装置，其特征在于：所述同步带传动副包括横向的环形同步带(11)，所述环形同步带(11)的两端分别包绕在主动带轮(12)和从动带轮(13)上，所述滑动座(4)的底部连接在环形同步带(11)的上层带体上。
3.根据权利要求2所述的血液检测仪器采样机构，其特征在于：所述主动带轮(12)设于步进电机(14)伸出在底座(2)前端面的输出轴上，所述步进电机(14)安装于底座(2)的后端面上；所述从动带轮(13)安装于底座(2)的前端面上。
4.根据权利要求1～3中任意一项所述的血液检测仪器采样机构，其特征在于：所述直线导向副还包括滑块限位板(6)，所述滑块限位板(6)横向安装在底座(2)前端面上，所述滑块(7)底部的滑槽滑动卡嵌在滑块限位板(6)的竖直勾条上。
血液检测仪器采样机构
技术领域
本发明涉及医疗器械，具体为一种血液检测仪器采样机构。
背景技术
现有的采样装置包括横向采样机构和纵向采样机构两部分，纵向采样机构安装到横向采样机构的滚珠直线导轨上，该滚珠直线导轨的滑块上安装润滑油箱附件，为导轨滑动提供润滑油润滑。
在使用过程中需要油箱不断提供润滑油到滚珠上，以确保滚珠保持小的滑动摩擦力，便于带动整个纵向采样机构的移动，这种结构存在的不足之处在于：
添加到滚珠上的润滑油比较难以控制，当润滑油的粘稠度过稠时，油箱添加到导轨滑块上的润滑油过少，影响润滑效果；当润滑油的粘稠度过稀时而环境温度高的时候，油箱的出油量过大，产生漏油现象，存在污染样品的风险；且在终端医疗使用一段时间后，需要技术人员去现场维护添加润滑油，给使用带来麻烦。
发明内容
针对现有技术的不足，本发明所要解决的技术问题是提出了一种无需油箱供油的血液检测仪器采样机构。
能够解决上述问题的血液检测仪器采样机构，其技术方案包括纵向采样单元，所述纵向采样单元通过横向采样单元安装于底座上，所不同的是所述横向采样单元包括上、下位置的直线滑动副和直线导向副，所述直线滑动副包括横向光轴和滑动座，所述滑动座通过其内部的塑料轴套与横向光轴滑动套装，所述横向光轴的两端通过光轴固定座安装在底座的前端面上；所述纵向采样单元设于底座前方并通过滑动座安装板连接滑动座、通过滑块安装板连接直线导向副的滑块；所述滑动座的驱动为安装在底座前端面上的同步带传动副。
所述同步带传动副的一种结构包括横向的环形同步带，所述环形同步带的两端分别包绕在主动带轮和从动带轮上，所述滑动座的底部连接在环形同步带的上层带体上。
进一步，所述主动带轮设于步进电机伸出在底座前端面的输出轴上，所述步进电机安装于底座的后端面上；所述从动带轮安装于底座的前端面上。
所述直线导向副还包括滑块限位板，所述滑块限位板横向安装在底座前端面上，所述滑块底部的滑槽滑动卡嵌在滑块限位板的竖直勾条上。
本发明的有益效果：
1、本发明血液检测仪器采样机构通过光轴及免涂润滑脂的带自润作用的滑塑料轴套作为滑动结构，解决了使用带油箱作为润滑源的滚珠直线导轨带来的漏油的问题以及需要技术人员到现场添加润滑油的问题。
2、本发明滑动顺畅，效率提高，工作台面干净整洁。
附图说明

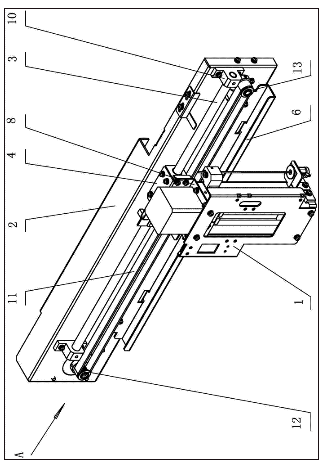

图1为本发明一种实施方式的立体结构图。

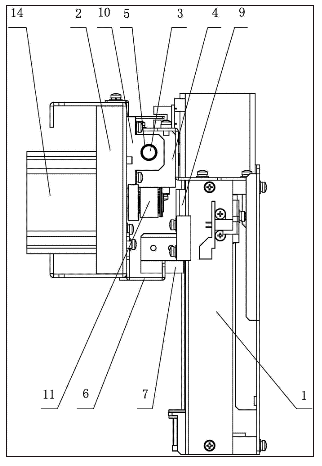

图2为图1中的A向视图。
图号标识：1、纵向采样单元；2、底座；3、横向光轴；4、滑动座；5、塑料轴套；6、滑块限位板；7、滑块；8、滑动座安装板；9、滑块安装板；10、光轴固定座；11、环形同步带；12、主动带轮；13、从动带轮；14、步进电机。
具体实施方式
下面结合附图所示实施方式对本发明的技术方案作进一步说明。
本发明血液检测仪器采样机构包括通过横向采样单元安装于底座2前侧面上纵向采样单元1，如图1、图2所示。
所述横向采样单元包括上、下位置的横向光轴3和滑块限位板6，所述横向光轴3通过左、右光轴固定座10水平安装于底座2的前侧面上，横向光轴3上设有滑动座4，所述滑动座4通过内部的塑料轴套5与横向光轴3滑动套装连接，横截面为“U”型的水平滑块限位板6的后侧竖直板体用螺钉安装于底座2的前侧面上；所述横向光轴3与滑块限位板6之间的底座2前侧面上设有环形同步带11，所述环形同步带11通过左、右两端的主动带轮12和从动带轮13安装连接，环形同步带11的上层带体位于滑动座4底部上并通过螺钉与滑动座4固定连接，如图1、图2所示。
对应于主动带轮12位置于底座2后侧面上安装步进电机14，所述步进电机14的输出轴向前伸出在底座2前侧面上并与主动带轮12同轴安装，所述从动带轮13通过轮架安装于底座2的前侧面上，如图1、图2所示。
所述纵向采样单元1设于底座2前侧面的前方，纵向采样单元1的上部通过折状的滑动座安装板8安装于滑动座4上，纵向采样单元1的下部的折状滑块安装板9上安装有滑块7，所述滑块7底部的竖直水平滑槽与滑块限位板6的前侧竖直板体滑动卡嵌配合，如图1、图2所示。
