一种用于高速雪尼尔机的罗拉组件
一种用于高速雪尼尔机的罗拉组件
【申请公布号：CN108588941A；申请权利人：江苏薪泽奇机械股份有限公司;发明设计人：戴飞; 】
摘要：
本发明公开了一种牵引平稳的用于高速雪尼尔机的罗拉组件，包括机架，机架上部转动设有芯线罗拉，芯线罗拉的罗拉轴一侧端部设有上同步带轮，机架上通过连接座设有一对与芯线罗拉相配合的加压罗拉，机架下部设有步进电机，步进电机与传动箱体相连接，传动箱中设有两根垂直于芯线罗拉的水平驱动轴，水平驱动轴伸出传动箱的端部通过轴承转动设有中空的摆臂座，水平驱动轴上设有驱动齿轮，摆臂座内在驱动齿轮上方转动设有一对过渡齿轮，摆臂座上部穿设有输出轴，输出轴上设有被动齿轮，输出轴伸出摆臂座的端部设有输出罗拉，输出轴另一端上套设有调整输出轴轴向位置的微调机构，机架上设有高速电机，高速电机的出力轴端部设有回转盘。
主权项：
1.一种用于高速雪尼尔机的罗拉组件，包括机架，其特征在于：所述机架上部转动设有芯线罗拉，芯线罗拉的罗拉轴一侧端部设有上同步带轮，机架上通过连接座设有一对与芯线罗拉相配合的加压罗拉，机架下部设有步进电机，步进电机与传动箱体相连接，传动箱体中设有与芯线罗拉的罗拉轴平行的第一驱动轴，第一驱动轴伸出传动箱体的端部设有下同步带轮，上同步带轮和下同步带轮间套设有同步带，传动箱中设有两根垂直于芯线罗拉的水平驱动轴，水平驱动轴伸出传动箱的端部通过轴承转动设有中空的摆臂座，机架上设有调整摆臂座位置的摆臂调整机构，水平驱动轴在摆臂座内的部分上设有驱动齿轮，摆臂座内在驱动齿轮上方转动设有一对过渡齿轮，摆臂座上部穿设有输出轴，输出轴上设有被动齿轮，输出轴伸出摆臂座的端部设有输出罗拉，输出轴伸出摆臂座的另一端上套设有调整输出轴轴向位置的微调机构，机架上在两个输出罗拉连线中心位置的上方设有竖直向下布置的高速电机，高速电机的出力轴端部设有回转盘。
要求：
1.一种用于高速雪尼尔机的罗拉组件，包括机架，其特征在于：所述机架上部转动设有芯线罗拉，芯线罗拉的罗拉轴一侧端部设有上同步带轮，机架上通过连接座设有一对与芯线罗拉相配合的加压罗拉，机架下部设有步进电机，步进电机与传动箱体相连接，传动箱体中设有与芯线罗拉的罗拉轴平行的第一驱动轴，第一驱动轴伸出传动箱体的端部设有下同步带轮，上同步带轮和下同步带轮间套设有同步带，传动箱中设有两根垂直于芯线罗拉的水平驱动轴，水平驱动轴伸出传动箱的端部通过轴承转动设有中空的摆臂座，机架上设有调整摆臂座位置的摆臂调整机构，水平驱动轴在摆臂座内的部分上设有驱动齿轮，摆臂座内在驱动齿轮上方转动设有一对过渡齿轮，摆臂座上部穿设有输出轴，输出轴上设有被动齿轮，输出轴伸出摆臂座的端部设有输出罗拉，输出轴伸出摆臂座的另一端上套设有调整输出轴轴向位置的微调机构，机架上在两个输出罗拉连线中心位置的上方设有竖直向下布置的高速电机，高速电机的出力轴端部设有回转盘。
2.如权利要求1所述的一种用于高速雪尼尔机的罗拉组件，其特征在于：所述所述微调机构包括通过外螺纹嵌设在摆臂座内的定位座，定位座端部设有环状台阶，定位座的环状台阶与摆臂座之间设有顶紧弹簧，定位座中设有通孔，输出轴一端伸入定位座的通孔中，定位座内设有托承输出轴的轴承，定位座中在轴承的外侧设有定位轴承外圈的定位压板，输出轴端部设有定位螺栓，定位螺栓上套设有压紧轴承内圈的环状压板。
3.如权利要求2所述的一种用于高速雪尼尔机的罗拉组件，其特征在于：所述机架上设有张紧同步带的张紧轮。
一种用于高速雪尼尔机的罗拉组件
技术领域
本发明涉及一种纺织雪尼尔纱线的设备，具体来说涉及一种用于高速雪尼尔机的罗拉组件。
背景技术
雪尼尔机的成纱原理为：高速转动的回转盘不停的将绒纱快速缠绕到上部形状为倒三角形的割距片上形成绒纱线圈，然后绒纱线圈被压紧在割距片上并由两个转动的输出罗拉向下带动，由于割距片是由左右对称的两半片割距片焊接固定组成“人”字形，在“人”字形中间安装有来回往复运动的直刀片，绒纱线圈在向下过程中被刀片切割成两半，再分别被两根芯线夹持住然后被加捻系统加捻成完整的雪尼尔纱线。
现有的罗拉组件机构，芯线罗拉设置在输出罗拉远离操作面一侧的后方，电机通过万向节带动输出罗拉由传动，且输出罗拉的罗拉轴的支撑是由单边复合轴承提供，精度比较低，所以输出罗拉在转动时跳动比较大，从而影响成纱的质量。且由于芯线罗拉比较靠后，离操作面比较远，操作不是很方便，影响操作速度。
发明内容
本发明所要解决的技术问题是：提供一种牵引平稳的用于高速雪尼尔机的罗拉组件。
为解决上述技术问题，本发明所采用的技术方案为：一种用于高速雪尼尔机的罗拉组件，包括机架，机架上部转动设有芯线罗拉，芯线罗拉的罗拉轴一侧端部设有上同步带轮，机架上通过连接座设有一对与芯线罗拉相配合的加压罗拉，机架下部设有步进电机，步进电机与传动箱体相连接，传动箱体中设有与芯线罗拉的罗拉轴平行的第一驱动轴，第一驱动轴伸出传动箱体的端部设有下同步带轮，上同步带轮和下同步带轮间套设有同步带，传动箱中设有两根垂直于芯线罗拉的水平驱动轴，水平驱动轴伸出传动箱的端部通过轴承转动设有中空的摆臂座，机架上设有调整摆臂座位置的摆臂调整机构，水平驱动轴在摆臂座内的部分上设有驱动齿轮，摆臂座内在驱动齿轮上方转动设有一对过渡齿轮，摆臂座上部穿设有输出轴，输出轴上设有被动齿轮，输出轴伸出摆臂座的端部设有输出罗拉，输出轴伸出摆臂座的另一端上套设有调整输出轴轴向位置的微调机构，机架上在两个输出罗拉连线中心位置的上方设有竖直向下布置的高速电机，高速电机的出力轴端部设有回转盘。
作为一种优选的方案，所述微调机构包括通过外螺纹嵌设在摆臂座内的定位座，定位座端部设有环状台阶，定位座的环状台阶与摆臂座之间设有顶紧弹簧，定位座中设有通孔，输出轴一端伸入定位座的通孔中，定位座内设有托承输出轴的轴承，定位座中在轴承的外侧设有定位轴承外圈的定位压板，输出轴端部设有定位螺栓，定位螺栓上套设有压紧轴承内圈的环状压板。
作为一种优选的方案，所述机架上设有张紧同步带的张紧轮。
本发明的有益效果是：本罗拉组件采用闭式齿轮直接驱动输出罗拉，实现了输出罗拉的平稳牵引，获得支数均匀的纱线，尤其能改善高支细纱的均匀性。且芯线罗拉的位置由原来的后面改到了现在的前上方，缩短了操作的距离，改善了操作，使其操作更加便利快捷。
由于设置了微调机构，可以在装配时调整输出罗拉的位置，且确保输出罗拉工作时不会发生轴向窜动，从而提高了产品的质量。
由于设置了摆臂调整机构，可对输出罗拉的位置进行调整，以使输出罗拉和纱线割据片配合更好，从而使羽纱能更好地被芯纱夹住。
附图说明

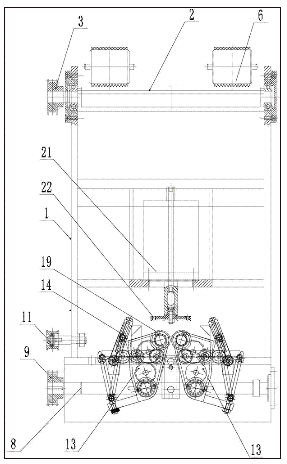

图1是本发明的主视结构示意图。

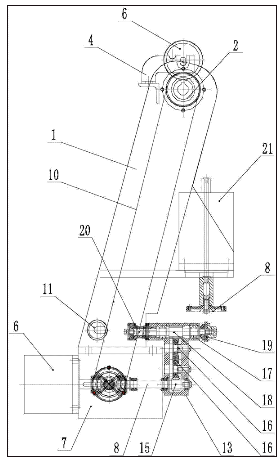

图2是本发明的左视结构示意图。

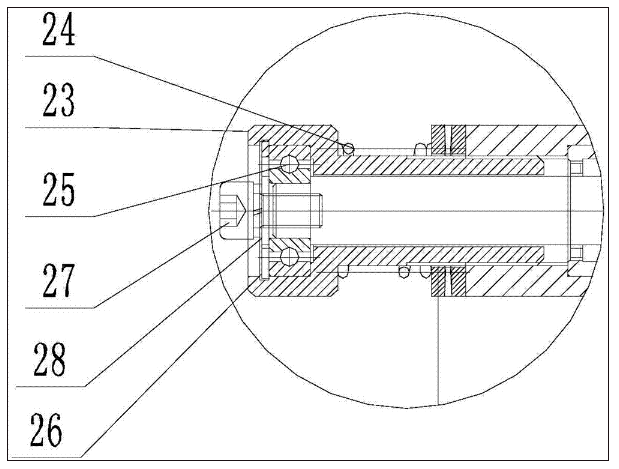

图3是本发明中输出罗拉部分的结构示意图。
图4是图3中局部放大结构示意图。
图1至图4中：1.机架，2.芯线罗拉，3.上同步带轮，4.连接座，5.加压罗拉，6.步进电机，7.传动箱体，8.第一驱动轴，9.下同步带轮，10.同步带，11.张紧轮，12.水平驱动轴，13.摆臂座，14.摆臂调整机构，15.驱动齿轮，16.过渡齿轮，17.输出轴，18.被动齿轮，19.输出罗拉，20.微调机构，21.高速电机，22.回转盘，23.定位座，24.顶紧弹簧，25.轴承，26.定位压板，27.定位螺栓，28.环状压板。
具体实施方式
下面结合附图，详细描述本发明的具体实施方案。
如图1-4所示，一种用于高速雪尼尔机的罗拉组件，包括机架1，机架1上部转动设有芯线罗拉2，芯线罗拉2的罗拉轴一侧端部设有上同步带轮3，机架1上通过连接座4设有一对与芯线罗拉2相配合的加压罗拉5，机架1下部设有步进电机6，步进电机6与传动箱体7相连接，传动箱体7中设有与芯线罗拉2的罗拉轴平行的第一驱动轴8，第一驱动轴8伸出传动箱体7的端部设有下同步带轮9，上同步带轮3和下同步带轮9间套设有同步带10，所述机架1上设有张紧同步带的张紧轮11。
传动箱中设有两根垂直于芯线罗拉2的水平驱动轴12，水平驱动轴12伸出传动箱的端部通过轴承转动设有中空的摆臂座13，机架1上设有调整摆臂座13位置的摆臂调整机构14，水平驱动轴12在摆臂座13内的部分上设有驱动齿轮15，摆臂座13内在驱动齿轮15上方转动设有一对过渡齿轮16，摆臂座13上部穿设有输出轴17，输出轴17上设有被动齿轮18，输出轴17伸出摆臂座13的端部设有输出罗拉19，输出轴17伸出摆臂座13的另一端上套设有调整输出轴17轴向位置的微调机构20，机架1上在两个输出罗拉19连线中心位置的上方设有竖直向下布置的高速电机21，高速电机21的出力轴端部设有回转盘22。
所述微调机构20包括通过外螺纹嵌设在摆臂座13内的定位座23，定位座23端部设有环状台阶，定位座23的环状台阶与摆臂座13之间设有顶紧弹簧24，定位座23中设有通孔，输出轴17一端伸入定位座23的通孔中，定位座23内设有托承输出轴17的轴承25，定位座23中在轴承25的外侧设有定位轴承外圈的定位压板26，输出轴17端部设有定位螺栓27，定位螺栓27上套设有压紧轴承内圈的环状压板28。
上述的实施例仅例示性说明本发明创造的原理及其功效，以及部分运用的实施例，而非用于限制本发明；应当指出，对于本领域的普通技术人员来说，在不脱离本发明创造构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。
