一种智能料理机的搅拌装置

【申请公布号：CN108836123A；申请权利人：北京故亭科技有限公司;发明设计人：杨刚;】

摘要：

一种智能料理机的物料搅拌装置属于烹饪自动化领域，具体的说是涉及一种智能料理机的物料搅拌装置。搅拌电机启动，通过搅拌电机同步带轮带动搅拌电机同步带与搅拌连接中轴上的搅拌中轴同步带轮相连，搅拌连接中轴通过搅拌中轴吸附磁铁和搅拌中轴吸附铁与搅拌中轴相连，搅拌中轴连接大搅拌爪；搅拌中轴旋转带动搅拌减速机大同步带轮转动，通过搅拌减速机同步带带动搅拌减速机小同步带轮转动，搅拌减速机小同步带轮带动小搅拌爪传动轴，小搅拌爪传动轴连接小搅拌爪旋转，由于传动比不同，使得大搅拌爪的转速与小搅拌爪转速不同。本发明较好地解决了市场现有智能料理机的食材搅拌不充分的问题。

主权项：

1.一种智能料理机的搅拌装置,其特征在于：是由搅拌电机、搅拌电机同步带轮、搅拌电机同步带、搅拌连接中轴、搅拌中轴同步带轮、搅拌中轴吸附磁铁、搅拌中轴吸附铁、搅拌中轴、大搅拌爪、搅拌减速机大同步带轮、搅拌减速机同步带、搅拌减速机小同步带轮、小搅拌爪传动轴、小搅拌爪组成,搅拌电机启动，通过搅拌电机同步带轮带动搅拌电机同步带与搅拌连接中轴上的搅拌中轴同步带轮相连，搅拌连接中轴通过搅拌中轴吸附磁铁和搅拌中轴吸附铁与搅拌中轴相连，搅拌中轴连接大搅拌爪；搅拌中轴旋转带动搅拌减速机大同步带轮转动，通过搅拌减速机同步带带动搅拌减速机小同步带轮转动，搅拌减速机小同步带轮带动小搅拌爪传动轴，小搅拌爪传动轴连接小搅拌爪旋转，由于传动比不同，使得大搅拌爪的转速与小搅拌爪转速不同。

要求：
1.一种智能料理机的搅拌装置,其特征在于：是由搅拌电机、搅拌电机同步带轮、搅拌电机同步带、搅拌连接中轴、搅拌中轴同步带轮、搅拌中轴吸附磁铁、搅拌中轴吸附铁、搅拌中轴、大搅拌爪、搅拌减速机大同步带轮、搅拌减速机同步带、搅拌减速机小同步带轮、小搅拌爪传动轴、小搅拌爪组成,搅拌电机启动，通过搅拌电机同步带轮带动搅拌电机同步带与搅拌连接中轴上的搅拌中轴同步带轮相连，搅拌连接中轴通过搅拌中轴吸附磁铁和搅拌中轴吸附铁与搅拌中轴相连，搅拌中轴连接大搅拌爪；搅拌中轴旋转带动搅拌减速机大同步带轮转动，通过搅拌减速机同步带带动搅拌减速机小同步带轮转动，搅拌减速机小同步带轮带动小搅拌爪传动轴，小搅拌爪传动轴连接小搅拌爪旋转，由于传动比不同，使得大搅拌爪的转速与小搅拌爪转速不同。

一种智能料理机的搅拌装置
技术领域

本发明属于烹饪自动化领域，具体的说是涉及一种智能料理机的物料搅拌装置。

技术背景

随着我国社会经济快速发展，生产力水平不断提升，人民对美好生活的追求不断提高，厨房设备智能化越来越成为一种发展趋势，市场上出现了各类自动烹饪设备，通过控制系统实现自动装料、自动翻炒，自动清洗等烹饪操作，尤其近几年开始向小型化发展，向家庭烹饪应用领域延伸。市场上已经出现的小型化自动烹饪机，存在对物料的搅拌、翻炒不均匀的问题。

发明内容

本发明的目的在于克服上述技术中的不足之处，而提供一种智能料理机的不对称搅拌抓、不同转速的搅拌装置设计。

本发明提供如下的技术方案为：一种智能料理机的物料搅拌装置是由：搅拌电机、搅拌电机同步带轮、搅拌电机同步带、搅拌连接中轴、搅拌中轴同步带轮、搅拌中轴吸附磁铁、搅拌中轴吸附铁、搅拌中轴、大搅拌爪、搅拌减速机大同步带轮、搅拌减速机同步带、搅拌减速机小同步带轮、小搅拌爪传动轴、小搅拌爪组成,当搅拌电机启动，通过搅拌电机同步带轮带动搅拌电机同步带与搅拌连接中轴上的搅拌中轴同步带轮相连，搅拌连接中轴通过搅拌中轴吸附磁铁和搅拌中轴吸附铁与搅拌中轴相连，搅拌中轴连接大搅拌爪；搅拌中轴旋转带动搅拌减速机大同步带轮转动，通过搅拌减速机同步带带动搅拌减速机小同步带轮转动，搅拌减速机小同步带轮带动小搅拌爪传动轴，小搅拌爪传动轴连接小搅拌爪旋转，由于传动比不同，使得大搅拌爪的转速与小搅拌爪转速不同。

有益效果：本发明较好地解决了市场现有智能料理机的食材搅拌不充分的问题。

附图说明

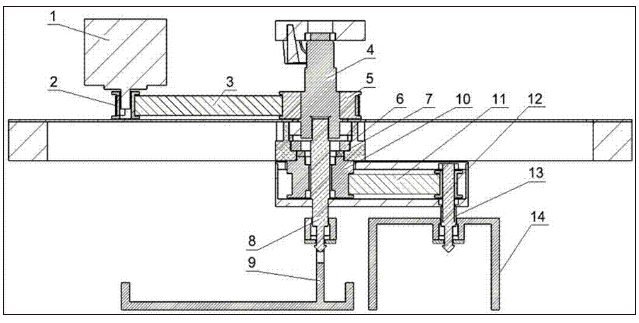

图1为本发明的搅拌装置结构简图

如图所示：1、搅拌电机；2、搅拌电机同步带轮；3、搅拌电机同步带； 4、搅拌连接中轴；5、搅拌中轴同步带轮；6、搅拌中轴吸附磁铁；7、搅拌中轴吸附铁；8、搅拌中轴；9、大搅拌爪；10、搅拌减速机大同步带轮；11、搅拌减速机同步带；12、搅拌减速机小同步带轮；13、小搅拌爪传动轴；14、小搅拌爪。

具体实施方式

实施例1

本发明结合附图作进一步实施说明，当搅拌电机1启动，通过搅拌电机同步带轮2带动搅拌电机同步带3与搅拌连接中轴4上的搅拌中轴同步带轮5 相连，搅拌连接中轴4通过搅拌中轴吸附磁铁6和搅拌中轴吸附铁7与搅拌中轴8相连，搅拌中轴8连接大搅拌爪9；搅拌中轴8旋转带动搅拌减速机大同步带轮10转动，通过搅拌减速机同步带11带动搅拌减速机小同步带轮12转动，搅拌减速机小同步带轮12带动小搅拌爪传动轴13，小搅拌爪传动轴13连接小搅拌爪14旋转，由于传动比不同，使得大搅拌爪9的转速与小搅拌爪14转速不同。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，有关技术领域的普通技术人员，在不脱离本发明的精神和范围的情况下，还可以做出各种变化和变型，因此所有等同的技术方案也属于本发明的范畴，本发明的专利保护范围应由权利要求限定。
