一种用于多种蔬菜水果的充分清洗设备
一种用于多种蔬菜水果的充分清洗设备
【申请公布号：CN108991549A；申请权利人：邯郸开发区华骐环保科技有限公司;发明设计人：于洪涛;】
摘要：
本发明公开了一种用于多种蔬菜水果的充分清洗设备，包括输送座，所述输送座左右两侧表面下端中间位置开有输送孔，所述输送座上方设有输送装置，所述输送座上方设有清洗箱，所述清洗箱内设有清洗装置，所述清洗装置由套装在密封圈内的清洗筒、位于清洗箱内且与清洗筒下表面固定连接且均匀分布的毛刷、位于清洗箱上方且套装在清洗筒外侧表面上端的动力轮、位于动力轮左侧且与清洗箱上表面转动连接的辅助轮、套装在辅助轮外且套装在动力轮外的同步带、套装在固定杆外侧表面上端且与升降板下表面固定连接的旋转环和位于旋转环下方一端与旋转环下表面固定连接且另一端与清洗筒上表面固定连接的弹簧共同构成。本发明的有益效果是，结构简单，实用性强。
主权项：
1.一种用于多种蔬菜水果的充分清洗设备，包括输送座(1)，其特征在于，所述输送座(1)左右两侧表面下端中间位置开有输送孔(2)，所述输送座(1)上方设有输送装置(3)，所述输送装置(3)由分别位于输送座(1)左右两侧且分别与输送座(1)左右两侧表面前后两端中间位置固定连接的支撑杆(4)、开在支撑杆(4)后表面上端中间位置的安装孔(5)、套装在安装孔(5)内的输送轴(6)、位于支撑杆(4)后方与支撑杆(4)后表面固定连接且与输送轴(6)固定连接的输送电机(7)、套装在输送轴(6)外的输送轮(8)、套装在输送轮(8)外且穿过输送孔(2)的输送带(9)、固定连接在输送孔(2)内侧上表面且套装在输送带(9)内的支撑轮(43)、位于输送带(9)之间且与输送带(9)外侧表面固定连接的支撑带(10)、开在支撑带(10)外侧表面且均匀分布的放置圆孔(11)、开在支撑带(10)外侧表面且均匀分布的漏水孔(12)、开在支撑带(10)内侧表面且位置与放置圆孔(11)相对应的方形槽(13)和位于方形槽(13)内且与方形槽(13)内侧前后表面转动连接且均匀分布的转动支撑轴(14)共同构成，所述输送座(1)上方设有清洗箱(15)，所述清洗箱(15)内设有清洗装置(16)，所述清洗装置(16)由开在清洗箱(15)上表面且均匀分布的转动孔(17)、套装在转动孔(17)内的密封圈(18)、套装在密封圈(18)内的清洗筒(19)、位于清洗箱(15)内且与清洗筒(19)下表面固定连接且均匀分布的毛刷(20)、位于清洗箱(15)上方且套装在清洗筒(19)外侧表面上端的动力轮(21)、位于动力轮(21)左侧且与清洗箱(15)上表面转动连接的辅助轮(22)、套装在辅助轮(22)外且套装在动力轮(21)外的同步带(23)、固定连接在清洗箱(15)上方的保护罩(24)、位于保护罩(24)内与保护罩(24)内侧右表面固定连接的动力电机(25)、套装在同步带(23)内且套装在动力电机(25)输出轴外的主动轮(26)、固定连接在保护罩(24)内侧前后表面中间位置的电推杆(27)、固定连接在电推杆(27)上表面的升降板(28)、套装在清洗筒(19)内且与升降板(28)下表面固定连接的固定杆(29)、位于清洗箱(15)内且固定连接在固定杆(29)下表面的柔性压盘(30)、套装在固定杆(29)外侧表面上端且与升降板(28)下表面固定连接的旋转环(44)和位于旋转环(44)下方一端与旋转环(44)下表面固定连接且另一端与清洗筒(19)上表面固定连接的弹簧(31)共同构成。
要求：
1.一种用于多种蔬菜水果的充分清洗设备，包括输送座(1)，其特征在于，所述输送座(1)左右两侧表面下端中间位置开有输送孔(2)，所述输送座(1)上方设有输送装置(3)，所述输送装置(3)由分别位于输送座(1)左右两侧且分别与输送座(1)左右两侧表面前后两端中间位置固定连接的支撑杆(4)、开在支撑杆(4)后表面上端中间位置的安装孔(5)、套装在安装孔(5)内的输送轴(6)、位于支撑杆(4)后方与支撑杆(4)后表面固定连接且与输送轴(6)固定连接的输送电机(7)、套装在输送轴(6)外的输送轮(8)、套装在输送轮(8)外且穿过输送孔(2)的输送带(9)、固定连接在输送孔(2)内侧上表面且套装在输送带(9)内的支撑轮(43)、位于输送带(9)之间且与输送带(9)外侧表面固定连接的支撑带(10)、开在支撑带(10)外侧表面且均匀分布的放置圆孔(11)、开在支撑带(10)外侧表面且均匀分布的漏水孔(12)、开在支撑带(10)内侧表面且位置与放置圆孔(11)相对应的方形槽(13)和位于方形槽(13)内且与方形槽(13)内侧前后表面转动连接且均匀分布的转动支撑轴(14)共同构成，所述输送座(1)上方设有清洗箱(15)，所述清洗箱(15)内设有清洗装置(16)，所述清洗装置(16)由开在清洗箱(15)上表面且均匀分布的转动孔(17)、套装在转动孔(17)内的密封圈(18)、套装在密封圈(18)内的清洗筒(19)、位于清洗箱(15)内且与清洗筒(19)下表面固定连接且均匀分布的毛刷(20)、位于清洗箱(15)上方且套装在清洗筒(19)外侧表面上端的动力轮(21)、位于动力轮(21)左侧且与清洗箱(15)上表面转动连接的辅助轮(22)、套装在辅助轮(22)外且套装在动力轮(21)外的同步带(23)、固定连接在清洗箱(15)上方的保护罩(24)、位于保护罩(24)内与保护罩(24)内侧右表面固定连接的动力电机(25)、套装在同步带(23)内且套装在动力电机(25)输出轴外的主动轮(26)、固定连接在保护罩(24)内侧前后表面中间位置的电推杆(27)、固定连接在电推杆(27)上表面的升降板(28)、套装在清洗筒(19)内且与升降板(28)下表面固定连接的固定杆(29)、位于清洗箱(15)内且固定连接在固定杆(29)下表面的柔性压盘(30)、套装在固定杆(29)外侧表面上端且与升降板(28)下表面固定连接的旋转环(44)和位于旋转环(44)下方一端与旋转环(44)下表面固定连接且另一端与清洗筒(19)上表面固定连接的弹簧(31)共同构成。
2.根据权利要求1所述的一种用于多种蔬菜水果的充分清洗设备，其特征在于，所述清洗箱(15)内侧下表面设有支撑推杆(32)，所述支撑推杆(32)上方设有与转动支撑轴(14)相配合的支撑板(33)。
3.根据权利要求1所述的一种用于多种蔬菜水果的充分清洗设备，其特征在于，所述清洗箱(15)左右侧表面下端开有出入口(34)，所述出入口(34)内设有柔性挡条(35)，所述柔性挡条(35)上端与清洗箱(15)内侧表面固定连接。
4.根据权利要求1所述的一种用于多种蔬菜水果的充分清洗设备，其特征在于，所述输送座(1)左侧设有投放座(36)，所述投放座(36)上方设有投放箱(37)，所述投放箱(37)右侧表面开有楔形出口(38)。
5.根据权利要求1所述的一种用于多种蔬菜水果的充分清洗设备，其特征在于，所述放置圆孔(11)、动力轮(21)、辅助轮(22)和主动轮(26)的直径自后向前逐渐减小。
6.根据权利要求1所述的一种用于多种蔬菜水果的充分清洗设备，其特征在于，所述旋转环(44)分为上下两部分，一部分升降板(28)下表面固定连接另一部分和弹簧随清洗筒(19)转动。
7.根据权利要求1所述的一种用于多种蔬菜水果的充分清洗设备，其特征在于，所述清洗箱(15)内侧表面均匀设有水喷头(39)，所述清洗箱(15)前表面下端中间位置开有循环孔(40)。
8.根据权利要求1所述的一种用于多种蔬菜水果的充分清洗设备，其特征在于，所述清洗箱(15)前方设有水泵(41)，所述水泵(41)、循环孔(40)和水喷头(39)之间设有通水管。
9.根据权利要求1所述的一种用于多种蔬菜水果的充分清洗设备，其特征在于，所述清洗箱(15)右侧表面下端中间位置设有排水阀(42)。
10.根据权利要求1所述的一种用于多种蔬菜水果的充分清洗设备，其特征在于，所述输送电机(7)、动力电机(25)、电推杆(27)、支撑推杆(32)和水泵(41)之间电性连接。
一种用于多种蔬菜水果的充分清洗设备
技术领域
本发明涉及蔬菜水果清洗技术领域，特别是一种用于多种蔬菜水果的充分清洗设备。
背景技术
在一些蔬菜水果加工领域，尤其对于水果罐头的制作，现在的食品加工厂一般都是自动化作业，在水果罐头制作中可以实现自动罐装，但是对于水果制作前的清洗工作还不能达到自动的过程，水果的清洗现在基本依靠人力来完成，并且工厂产线生产量大，所以需要耗费很多的人力，由于水果等需要清洗彻底，可能对于不同的人清洗效果不同，最终给生产出来的产品带来安全隐患，所以需要一种可以实现多种水果清洗的设备。
发明内容
本发明的目的是为了解决上述问题，设计了一种用于多种蔬菜水果的充分清洗设备。
实现上述目的本发明的技术方案为，一种用于多种蔬菜水果的充分清洗设备，包括输送座，所述输送座左右两侧表面下端中间位置开有输送孔，所述输送座上方设有输送装置，所述输送装置由分别位于输送座左右两侧且分别与输送座左右两侧表面前后两端中间位置固定连接的支撑杆、开在支撑杆后表面上端中间位置的安装孔、套装在安装孔内的输送轴、位于支撑杆后方与支撑杆后表面固定连接且与输送轴固定连接的输送电机、套装在输送轴外的输送轮、套装在输送轮外且穿过输送孔的输送带、固定连接在输送孔内侧上表面且套装在输送带内的支撑轮、位于输送带之间且与输送带外侧表面固定连接的支撑带、开在支撑带外侧表面且均匀分布的放置圆孔、开在支撑带外侧表面且均匀分布的漏水孔、开在支撑带内侧表面且位置与放置圆孔相对应的方形槽和位于方形槽内且与方形槽内侧前后表面转动连接且均匀分布的转动支撑轴共同构成，所述输送座上方设有清洗箱，所述清洗箱内设有清洗装置，所述清洗装置由开在清洗箱上表面且均匀分布的转动孔、套装在转动孔内的密封圈、套装在密封圈内的清洗筒、位于清洗箱内且与清洗筒下表面固定连接且均匀分布的毛刷、位于清洗箱上方且套装在清洗筒外侧表面上端的动力轮、位于动力轮左侧且与清洗箱上表面转动连接的辅助轮、套装在辅助轮外且套装在动力轮外的同步带、固定连接在清洗箱上方的保护罩、位于保护罩内与保护罩内侧右表面固定连接的动力电机、套装在同步带内且套装在动力电机输出轴外的主动轮、固定连接在保护罩内侧前后表面中间位置的电推杆、固定连接在电推杆上表面的升降板、套装在清洗筒内且与升降板下表面固定连接的固定杆、位于清洗箱内且固定连接在固定杆下表面的柔性压盘、套装在固定杆外侧表面上端且与升降板下表面固定连接的旋转环和位于旋转环下方一端与旋转环下表面固定连接且另一端与清洗筒上表面固定连接的弹簧共同构成。
所述清洗箱内侧下表面设有支撑推杆，所述支撑推杆上方设有与转动支撑轴相配合的支撑板。
所述清洗箱左右侧表面下端开有出入口，所述出入口内设有柔性挡条，所述柔性挡条上端与清洗箱内侧表面固定连接。
所述输送座左侧设有投放座，所述投放座上方设有投放箱，所述投放箱右侧表面开有楔形出口。
所述放置圆孔、动力轮、辅助轮和主动轮的直径自后向前逐渐减小。
所述旋转环分为上下两部分，一部分升降板下表面固定连接另一部分和弹簧随清洗筒转动。
所述清洗箱内侧表面均匀设有水喷头，所述清洗箱前表面下端中间位置开有循环孔。
所述清洗箱前方设有水泵，所述水泵、循环孔和水喷头之间设有通水管。
所述清洗箱右侧表面下端中间位置设有排水阀。
所述输送电机、动力电机、电推杆、支撑推杆和水泵之间电性连接。
利用本发明的技术方案制作的一种用于多种蔬菜水果的充分清洗设备，输送装置中输送带起到对支撑带的支撑带动作用，支撑带外侧表面开有的放置圆孔用来放置需要被清洗的水果，同时设置在方形槽内的的转动支撑轴配合支撑板可以实现对水果的翻转，达到全方位清洗的效果，同时从楔形出口进入支撑带的水果可以实现自大到小的排列，自动进入相对应大小的放置圆孔内，清洗装置中与水果大小相等的清洗筒通过动力电机的带动旋转，使下端设有毛刷清洗，清洗筒内的固定杆下方的压盘用来固定当前状态的水果，水泵用来循环清洗箱内的水，整体实现清洗效果。
附图说明

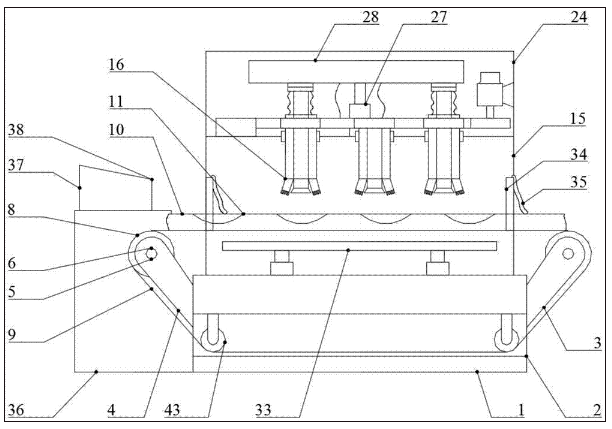

图1是本发明所述一种用于多种蔬菜水果的充分清洗设备的结构示意图；

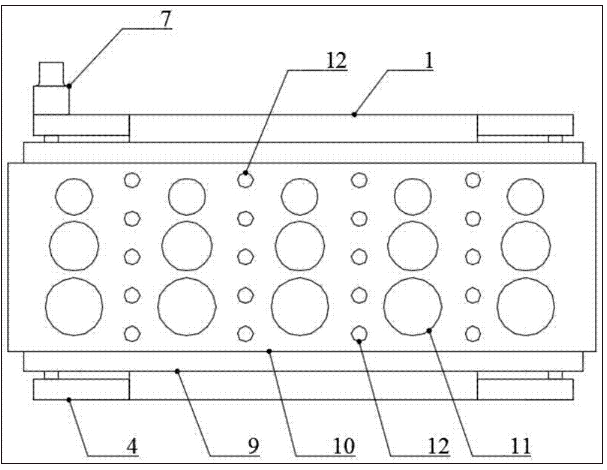

图2是本发明所述输送装置的局部俯视图；

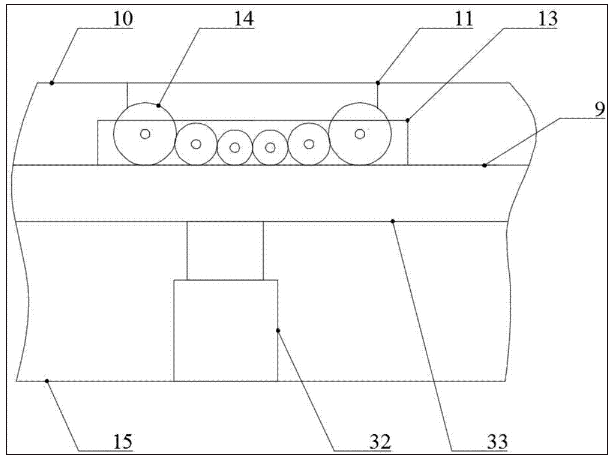

图3是本发明所述输送装置的局部放大图；

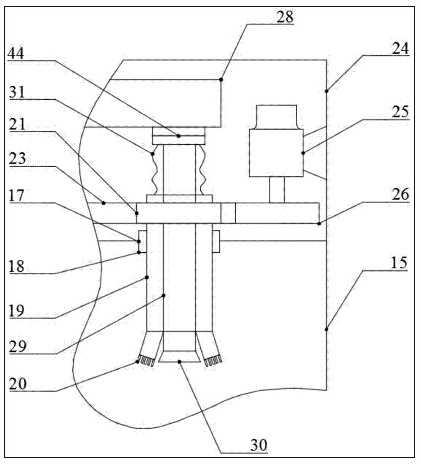

图4是本发明所述清洗装置的局部放大图；

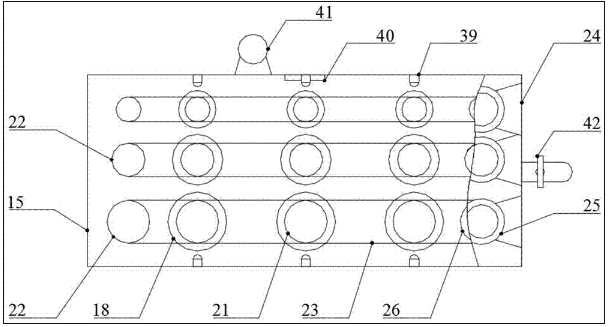

图5是本发明所述清洗装置的局部俯视图；
图中，1、输送座；2、输送孔；3、输送装置；4、支撑杆；5、安装孔；6、输送轴；7、输送电机；8、输送轮；9、输送带；10、支撑带；11、放置圆孔；12、漏水孔；13、方形槽；14、转动支撑轴；15、清洗箱；16、清洗装置；17、转动孔；18、密封圈；19、清洗筒；20、毛刷；21、动力轮；22、辅助轮；23、同步带；24、保护罩；25、动力电机；26、主动轮；27、电推杆；28、升降板；29、固定杆；30、柔性压盘；31、弹簧；32、支撑推杆；33、支撑板；34、出入口；35、柔性挡条；36、投放座；37、投放箱；38、楔形出口；39、水喷头；40、循环孔；41、水泵；42、排水阀；43、支撑轮；44、旋转环。
具体实施方式
下面结合附图对本发明进行具体描述，如图1-5所示，一种用于多种蔬菜水果的充分清洗设备，包括输送座1，所述输送座1左右两侧表面下端中间位置开有输送孔2，所述输送座1上方设有输送装置3，所述输送装置3由分别位于输送座1左右两侧且分别与输送座1左右两侧表面前后两端中间位置固定连接的支撑杆4、开在支撑杆4后表面上端中间位置的安装孔5、套装在安装孔5内的输送轴6、位于支撑杆4后方与支撑杆4后表面固定连接且与输送轴6固定连接的输送电机7、套装在输送轴6外的输送轮8、套装在输送轮8外且穿过输送孔2的输送带9、固定连接在输送孔2内侧上表面且套装在输送带9内的支撑轮43、位于输送带9之间且与输送带9外侧表面固定连接的支撑带10、开在支撑带10外侧表面且均匀分布的放置圆孔11、开在支撑带10外侧表面且均匀分布的漏水孔12、开在支撑带10内侧表面且位置与放置圆孔11相对应的方形槽13和位于方形槽13内且与方形槽13内侧前后表面转动连接且均匀分布的转动支撑轴14共同构成，所述输送座1上方设有清洗箱15，所述清洗箱15内设有清洗装置16，所述清洗装置16由开在清洗箱15上表面且均匀分布的转动孔17、套装在转动孔17内的密封圈18、套装在密封圈18内的清洗筒19、位于清洗箱15内且与清洗筒19下表面固定连接且均匀分布的毛刷20、位于清洗箱15上方且套装在清洗筒19外侧表面上端的动力轮21、位于动力轮21左侧且与清洗箱15上表面转动连接的辅助轮22、套装在辅助轮22外且套装在动力轮21外的同步带23、固定连接在清洗箱15上方的保护罩24、位于保护罩24内与保护罩24内侧右表面固定连接的动力电机25、套装在同步带23内且套装在动力电机25输出轴外的主动轮26、固定连接在保护罩24内侧前后表面中间位置的电推杆27、固定连接在电推杆27上表面的升降板28、套装在清洗筒19内且与升降板28下表面固定连接的固定杆29、位于清洗箱15内且固定连接在固定杆29下表面的柔性压盘30、套装在固定杆29外侧表面上端且与升降板28下表面固定连接的旋转环44和位于旋转环44下方一端与旋转环44下表面固定连接且另一端与清洗筒19上表面固定连接的弹簧31共同构成；所述清洗箱15内侧下表面设有支撑推杆32，所述支撑推杆32上方设有与转动支撑轴14相配合的支撑板33；所述清洗箱15左右侧表面下端开有出入口34，所述出入口34内设有柔性挡条35，所述柔性挡条35上端与清洗箱15内侧表面固定连接；所述输送座1左侧设有投放座36，所述投放座36上方设有投放箱37，所述投放箱37右侧表面开有楔形出口38；所述放置圆孔11、动力轮21、辅助轮22和主动轮26的直径自后向前逐渐减小；所述旋转环44分为上下两部分，一部分升降板28下表面固定连接另一部分和弹簧随清洗筒19转动；所述清洗箱15内侧表面均匀设有水喷头39，所述清洗箱15前表面下端中间位置开有循环孔40；所述清洗箱15前方设有水泵41，所述水泵41、循环孔40和水喷头39之间设有通水管；所述清洗箱15右侧表面下端中间位置设有排水阀42；所述输送电机7、动力电机25、电推杆27、支撑推杆32和水泵41之间电性连接。
本实施方案的特点为，输送座左右两侧表面下端中间位置开有输送孔，输送座上方设有输送装置，输送装置由分别位于输送座左右两侧且分别与输送座左右两侧表面前后两端中间位置固定连接的支撑杆、开在支撑杆后表面上端中间位置的安装孔、套装在安装孔内的输送轴、位于支撑杆后方与支撑杆后表面固定连接且与输送轴固定连接的输送电机、套装在输送轴外的输送轮、套装在输送轮外且穿过输送孔的输送带、固定连接在输送孔内侧上表面且套装在输送带内的支撑轮、位于输送带之间且与输送带外侧表面固定连接的支撑带、开在支撑带外侧表面且均匀分布的放置圆孔、开在支撑带外侧表面且均匀分布的漏水孔、开在支撑带内侧表面且位置与放置圆孔相对应的方形槽和位于方形槽内且与方形槽内侧前后表面转动连接且均匀分布的转动支撑轴共同构成，输送座上方设有清洗箱，清洗箱内设有清洗装置，清洗装置由开在清洗箱上表面且均匀分布的转动孔、套装在转动孔内的密封圈、套装在密封圈内的清洗筒、位于清洗箱内且与清洗筒下表面固定连接且均匀分布的毛刷、位于清洗箱上方且套装在清洗筒外侧表面上端的动力轮、位于动力轮左侧且与清洗箱上表面转动连接的辅助轮、套装在辅助轮外且套装在动力轮外的同步带、固定连接在清洗箱上方的保护罩、位于保护罩内与保护罩内侧右表面固定连接的动力电机、套装在同步带内且套装在动力电机输出轴外的主动轮、固定连接在保护罩内侧前后表面中间位置的电推杆、固定连接在电推杆上表面的升降板、套装在清洗筒内且与升降板下表面固定连接的固定杆、位于清洗箱内且固定连接在固定杆下表面的柔性压盘、套装在固定杆外侧表面上端且与升降板下表面固定连接的旋转环和位于旋转环下方一端与旋转环下表面固定连接且另一端与清洗筒上表面固定连接的弹簧共同构成，输送装置中输送带起到对支撑带的支撑带动作用，支撑带外侧表面开有的放置圆孔用来放置需要被清洗的水果，同时设置在方形槽内的的转动支撑轴配合支撑板可以实现对水果的翻转，达到全方位清洗的效果，同时从楔形出口进入支撑带的水果可以实现自大到小的排列，自动进入相对应大小的放置圆孔内，清洗装置中与水果大小相等的清洗筒通过动力电机的带动旋转，使下端设有毛刷清洗，清洗筒内的固定杆下方的压盘用来固定当前状态的水果，水泵用来循环清洗箱内的水，整体实现清洗效果。
在本实施方案中，被清洗的水果从楔形出口进入支撑带的放置圆孔内，输送装置中输送电机工作带动输送带和支撑带实现转动，支撑推杆伸出，使支撑板贴合转动支撑轴，支撑带转动一定角度，转动支撑轴随之旋转，水果转动一定角度，清洗装置中电推杆收缩，与升降板固定连接的固定杆和旋转环下降使柔性压盘实现固定水果，同时清洗筒在弹簧的作用下使毛刷贴紧水果侧表面，动力电机工作带动主动轮和同步带转动，从而带动动力轮和清洗筒转动，毛刷转动实现清洗，输送电机再次转动一个角度，转动支撑轴转动使水果转动一定角度，同样的过程来实现清洗。
上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
