【申请公布号：CN109093713A；申请权利人：安徽新梦想农产品冷链仓储有限公司;发明设计人：黄义灯;】
摘要：
一种冷冻牛肉在风干下快速切割机，包括切割台，及推送装置，所述推送装置包括传动电机，所述传动电机通过同步带连接有传动螺杆，所述切割台上开设有传动槽，所述传动螺杆两端与所述传动槽两端转动连接，所述传动螺杆通过螺纹贯穿有传动块，所述传动块上端连接有移动板，所述移动板设置在所述切割台上方，所述移动板上设置有固定装置，所述固定装置包括固定板、螺杆、限位板，所述限位板设置在所述固定板外侧，所述螺杆通过螺纹贯穿所述限位板，且一端与所述固定板转动连接，所述切割台上还设置有气缸，所述气缸下端连接有切刀，所述切刀与所述传动螺杆垂直设置。本发明可广泛用于冷冻牛肉切割领域。
主权项：
1.一种冷冻牛肉在风干下快速切割机，其特征在于，包括切割台(1)，及推送装置(2)，所述推送装置(2)包括传动电机(3)，所述传动电机(3)通过同步带连接有传动螺杆(4)，所述切割台(1)上开设有传动槽(5)，所述传动螺杆(4)两端与所述传动槽(5)两端转动连接，所述传动螺杆(4)通过螺纹贯穿有传动块，所述传动块上端连接有移动板(6)，所述移动板(6)设置在所述切割台(1)上方，所述移动板(6)上设置有固定装置(7)，所述固定装置(7)包括固定板(8)、螺杆(9)、限位板(10)，所述限位板(10)设置在所述固定板(8)外侧，所述螺杆(9)通过螺纹贯穿所述限位板(10)，且一端与所述固定板(8)转动连接，所述切割台(1)上还设置有气缸(11)，所述气缸(11)下端连接有切刀(12)，所述切刀(12)与所述传动螺杆(4)垂直设置。
要求:
1.一种冷冻牛肉在风干下快速切割机，其特征在于，包括切割台(1)，及推送装置(2)，所述推送装置(2)包括传动电机(3)，所述传动电机(3)通过同步带连接有传动螺杆(4)，所述切割台(1)上开设有传动槽(5)，所述传动螺杆(4)两端与所述传动槽(5)两端转动连接，所述传动螺杆(4)通过螺纹贯穿有传动块，所述传动块上端连接有移动板(6)，所述移动板(6)设置在所述切割台(1)上方，所述移动板(6)上设置有固定装置(7)，所述固定装置(7)包括固定板(8)、螺杆(9)、限位板(10)，所述限位板(10)设置在所述固定板(8)外侧，所述螺杆(9)通过螺纹贯穿所述限位板(10)，且一端与所述固定板(8)转动连接，所述切割台(1)上还设置有气缸(11)，所述气缸(11)下端连接有切刀(12)，所述切刀(12)与所述传动螺杆(4)垂直设置。
2.根据权利要求1所述的一种冷冻牛肉在风干下快速切割机，其特征在于，所述切割台(1)下端连接有支撑板(13)，所述传动电机(3)设置在所述支撑板(13)上。
3.根据权利要求1所述的一种冷冻牛肉在风干下快速切割机，其特征在于，所述切割台(1)下端连接有支撑杆(14)。
根据权利要求1-3任一所述的一种冷冻牛肉在风干下快速切割机，其特征在于，所述螺杆(9)外端连接有旋转杆。
冷冻牛肉在风干下快速切割机
技术领域
本发明涉及肉类切割技术领域，尤其是涉及一种冷冻牛肉在风干下快速切割机。
背景技术
牛肉，指从牛身上获得的肉，为常见的肉品之一。来源可以是奶牛、公牛、小母牛。牛的肌肉部分可以切成牛排、牛肉块或牛仔骨，也可以与其他的肉混合做成香肠或血肠。其他部位可食用的还有牛尾、牛肝、牛舌、牛百叶、牛胰腺、牛胸腺、牛心、牛脑、牛肾、牛鞭。牛肠也可以吃，不过常用来做香肠衣。牛骨可用做饲料。
牛肉在加工之后需要进行冷冻，经过冷冻的牛肉在食用之前需要对牛肉进行切割，现有的切割办法通常都是手动进行切割，然而在手动切割过程中容易伤到切割者的身体，造成身体安全隐患。
发明内容
针对现有技术的不足，本发明提供了一种冷冻牛肉在风干下快速切割机，解决了现有技术手动切割牛肉容易伤到切割者身体的技术问题。
为实现上述技术目的，达到上述技术效果，本发明是通过以下技术方案实现：
一种冷冻牛肉在风干下快速切割机，包括切割台，及推送装置，所述推送装置包括传动电机，所述传动电机通过同步带连接有传动螺杆，所述切割台上开设有传动槽，所述传动螺杆两端与所述传动槽两端转动连接，所述传动螺杆通过螺纹贯穿有传动块，所述传动块上端连接有移动板，所述移动板设置在所述切割台上方，所述移动板上设置有固定装置，所述固定装置包括固定板、螺杆、限位板，所述限位板设置在所述固定板外侧，所述螺杆通过螺纹贯穿所述限位板，且一端与所述固定板转动连接，所述切割台上还设置有气缸，所述气缸下端连接有切刀，所述切刀与所述传动螺杆垂直设置。
本发明所述的一种冷冻牛肉在风干下快速切割机，其中，所述切割台下端连接有支撑板，所述传动电机设置在所述支撑板上。
本发明所述的一种冷冻牛肉在风干下快速切割机，其中，所述切割台下端连接有支撑杆。
本发明所述的一种冷冻牛肉在风干下快速切割机，其中，所述螺杆外端连接有旋转杆。
与现有技术相比，本发明的有益效果是：
本发明使用时，将待切割的冷冻牛肉放置在移动板之间，通过转动螺杆及螺杆与固定板转动连接，可以调节固定板之间的距离，进而通过两个固定板加紧待切割的冷冻牛肉，启动传动电机带动传动螺杆转动，传动螺杆通过螺纹贯穿传动块，传动块上端连接移动板，传动螺杆转动时，由于切割台起到阻止移动板转动的作用，传动块也不会转动，而会随着传动螺杆的转动来回传动，进而带动移动板传动，当将冷冻牛肉传送到切刀的位置时，启动气缸切刀会对牛肉进行切割，本发明避免了人工手动切割，仅需将冷冻牛肉加持在固定装置内，通过以上工作过即可实现冷冻牛肉切割，避免手动切割给切割者身体造成安全隐患。
附图说明

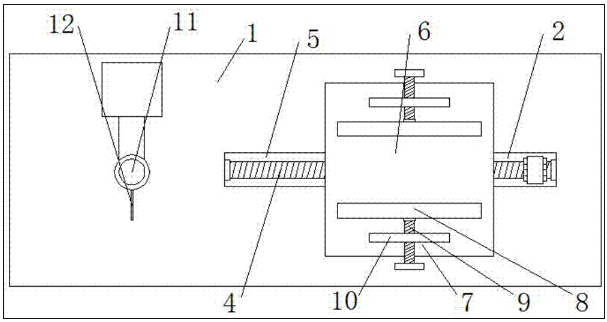

图1为本发明的整体结构示意图；

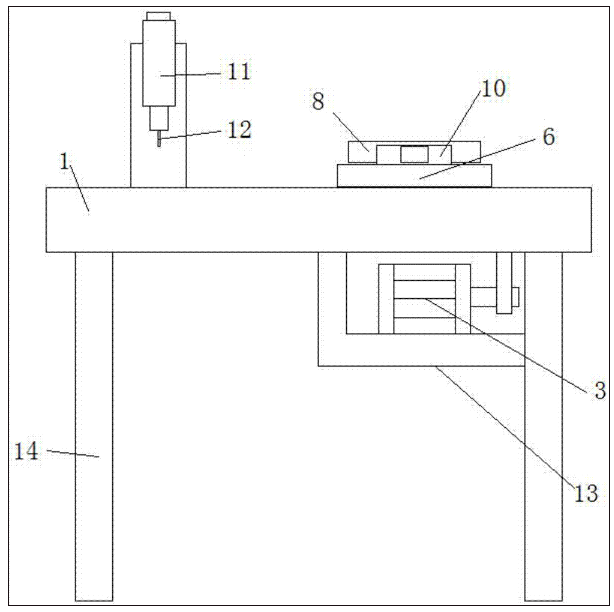

图2为本发明正视图；
具体实施方式
请参阅图1-2所示，本实施例为一种冷冻牛肉在风干下快速切割机，包括切割台1，及推送装置2，推送装置2包括传动电机3，切割台1下端连接有支撑板13，传动电机3设置在支撑板13上，传动电机3通过同步带连接有传动螺杆4，切割台1上开设有传动槽5，传动螺杆4两端与传动槽5两端转动连接，传动螺杆4通过螺纹贯穿有传动块，传动块上端连接有移动板6，移动板6设置在切割台1上方，移动板6上设置有固定装置7，固定装置7包括固定板8、螺杆9、限位板10，限位板10设置在固定板8外侧，螺杆9通过螺纹贯穿限位板10，且一端与固定板8转动连接，另一端连接有旋转杆，切割台1上还设置有气缸11，气缸11下端连接有切刀12，切刀12与传动螺杆4垂直设置，切割台1下端连接有支撑杆14。
使用时，将待切割的冷冻牛肉放置在移动板6之间，通过转动螺杆9及螺杆9与固定板8转动连接，可以调节固定板8之间的距离，进而通过两个固定板8加紧待切割的冷冻牛肉，启动传动电机3带动传动螺杆4转动，传动螺杆4通过螺纹贯穿传动块，传动块上端连接移动板6，传动螺杆4转动时，由于切割台起到阻止移动板6转动的作用，传动块也不会转动，而会随着传动螺杆4的转动来回传动，进而带动移动板6传动，当将冷冻牛肉传送到切刀12的位置时，启动气缸切刀会对牛肉进行切割，本发明避免了人工手动切割，仅需将冷冻牛肉加持在固定装置7内，通过以上工作过即可实现冷冻牛肉切割，避免手动切割给切割者身体造成安全隐患。
