一种简易铣床结构
一种简易铣床结构
【申请公布号：CN109202136A；申请权利人：南通机床有限责任公司;发明设计人：赵霞; 陈坚; 李红飞; 沙铭强; 陈美芳; 张海鸥; 王小强;】
摘要：
本发明涉及一种简易铣床结构，其特征在于：包括床身、伺服电机、刀杆和悬梁；本发明中采用的床身结构紧凑小巧，方便移动；在需要进行铣削的场所进行
初步的粗铣加工，便于后续的精铣加工；本发明中的伺服电机可设置在床身的侧边通过同步带轮和同步带传动，伺服电机亦可设置在床身的背面上通过齿轮组
进行传动；安装位置灵活，便于各个空间的应用的转换，该简易的铣床几个可实现无级变速，导杆无需停转换刀。
主权项：
1.一种简易铣床结构，其特征在于：包括床身、伺服电机、刀杆和悬梁；所述床身呈长方体状壳体结构，所述床身顶端上设置有与悬梁配合的卡槽；所述床身
的一侧面设置有刀杆容纳孔，所述刀杆的一端通过刀杆支架设置在刀杆容纳孔内，所述刀杆的另一端与悬梁配合，所述床身内设置有一垂直于刀杆延伸方向的
齿轮架且该齿轮架上设置有传动齿轮组，传动齿轮组的输出端与刀杆联动；所述悬梁的一端嵌入在床身顶端的卡槽内并延伸至床身的外侧；所述床身平行于刀
杆方向的两侧边上分别开有一容纳同步带穿过的通孔；所述床身上垂直于刀杆延伸方向的一侧边上沿着竖直方设置有若干个容纳伺服电机输入的安装孔；所述
伺服电机通过电机支架安装在床身上平行于刀杆延伸方向的侧面上或伺服电机通过电机支架安装在床身上垂直于刀杆延伸方向的侧面上。
一种简易铣床结构
技术领域
本发明涉及简易铣床领域，尤其涉及一种简易铣床结构。
背景技术
一般的铣床床身体积庞大笨重，而一般的生产中针对部分零件的加工需要一些简易的铣床结构来实现，一般的铣床结构为固定式，无法移动，需要将待铣削的
零件移动到铣床那去加工；因此需要一简易的的铣床结构能够实现铣床的移动，节约加工时间，提高加工效率。
发明内容
本发明要解决的技术问题是提供一种简易铣床结构，能够采用简易的铣床结构是实现快速铣削的效果。
为解决上述技术问题，本发明的技术方案为：一种简易铣床结构，其创新点在于：包括床身、伺服电机、刀杆和悬梁；
所述床身呈长方体状壳体结构，所述床身顶端上设置有与悬梁配合的卡槽；所述床身的一侧面设置有刀杆容纳孔，所述刀杆的一端通过刀杆支架设置在刀杆容
纳孔内，所述刀杆的另一端与悬梁配合，所述床身内设置有一垂直于刀杆延伸方向的齿轮架且该齿轮架上设置有传动齿轮组，传动齿轮组的输出端与刀杆联动
；所述悬梁的一端嵌入在床身顶端的卡槽内并延伸至床身的外侧；
所述床身平行于刀杆方向的两侧边上分别开有一容纳同步带穿过的通孔；所述床身上垂直于刀杆延伸方向的一侧边上沿着竖直方设置有若干个容纳伺服电机输
入的安装孔；所述伺服电机通过电机支架安装在床身上平行于刀杆延伸方向的侧面上或伺服电机通过电机支架安装在床身上垂直于刀杆延伸方向的侧面上。
进一步的，所述伺服电机过电机支架安装在床身上平行于刀杆延伸方向的侧面，伺服电机的输出端设置有同步带轮，所述伺服电机输出端的同步带轮与传动齿
轮组之间通过同步带传动，同步带穿过床身上容纳同步带穿过的通孔。
进一步的，所述伺服电机通过电机支架安装在床身上垂直于刀杆延伸方向的侧面上，伺服电机的输出端设置有齿轮，所述伺服电机输出端的齿轮与传动齿轮组
之间通过齿轮传动。
进一步的，所述床身上设置有刀杆容纳孔的一侧边上沿着竖直方向设置有若干个刀杆容纳孔，刀杆可沿着竖直方向在任意的刀杆容纳孔内通过刀杆支架安装。
本发明的优点在于：
1）本发明中采用的床身结构紧凑小巧，方便移动；在需要进行铣削的场所进行初步的粗铣加工，便于后续的精铣加工；本发明中的伺服电机可设置在床身的
侧边通过同步带轮和同步带传动，伺服电机亦可设置在床身的背面上通过齿轮组进行传动；安装位置灵活，便于各个空间的应用的转换，该简易的铣床几个可
实现无级变速，导杆无需停转换刀。
附图说明
下面结合附图和具体实施方式对本发明作进一步详细的说明。

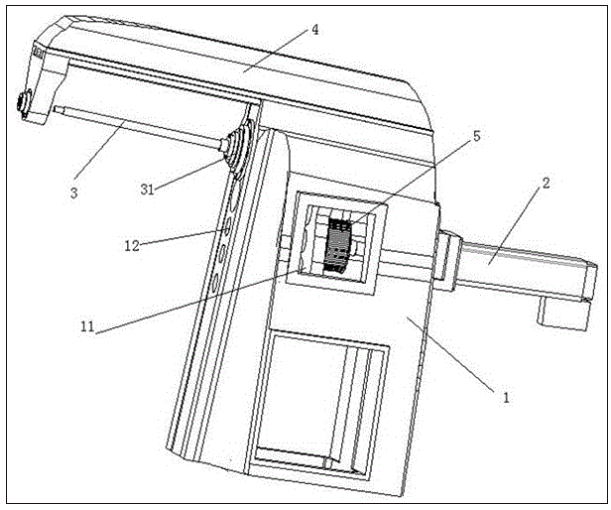

图1为实施例1的一种简易铣床结构的立体结构图。
图2为实施例2的一种简易铣床结构的立体结构图。
具体实施方式
下面的实施例可以使本专业的技术人员更全面地理解本发明，但并不因此将本发明限制在所述的实施例范围之中。
实施例1：
如图1所示的一种简易铣床结构，包括床身1、伺服电机2、刀杆3和悬梁4。
床身1呈长方体状壳体结构，所述床身1顶端上设置有与悬梁4配合的卡槽；所述床身1的一侧面设置有刀杆容纳孔12，所述刀杆3的一端通过刀杆支架31设置在
刀杆容纳孔12内，所述刀杆3的另一端与悬梁4配合，所述床身1内设置有一垂直于刀杆3延伸方向的齿轮架且该齿轮架上设置有传动齿轮组5，传动齿轮组5的输
出端与刀杆3联动；所述悬梁4的一端嵌入在床身1顶端的卡槽内并延伸至床身1的外侧。
床身1平行于刀杆3方向的两侧边上分别开有一容纳同步带穿过的通孔11；所述床身1上垂直于刀杆3延伸方向的一侧边上沿着竖直方设置有若干个容纳伺服电机
2输入的安装孔；所述伺服电机2通过电机支架21安装在床身上平行于刀杆3延伸方向的侧面上或伺服电机2通过电机支架21安装在床身1上垂直于刀杆3延伸方向
的侧面上。
伺服电机2通过电机支架21安装在床身1上平行于刀杆3延伸方向的侧面，伺服电机2的输出端设置有同步带轮22，所述伺服电机2输出端的同步带轮22与传动齿
轮组5之间通过同步带传动，同步带穿过床身上容纳同步带穿过的通孔11。
床身1上设置有刀杆容纳孔12的一侧边上沿着竖直方向设置有若干个刀杆容纳孔12，刀杆可沿着竖直方向在任意的刀杆容纳孔12内通过刀杆支架31安装。
实施例2：
如图2所示的一种简易铣床结构，包括床身1、伺服电机2、刀杆3和悬梁4。
床身1呈长方体状壳体结构，所述床身1顶端上设置有与悬梁4配合的卡槽；所述床身1的一侧面设置有刀杆容纳孔12，所述刀杆3的一端通过刀杆支架31设置在
刀杆容纳孔12内，所述刀杆3的另一端与悬梁4配合，所述床身1内设置有一垂直于刀杆3延伸方向的齿轮架且该齿轮架上设置有传动齿轮组5，传动齿轮组5的输
出端与刀杆3联动；所述悬梁4的一端嵌入在床身1顶端的卡槽内并延伸至床身1的外侧。
床身1平行于刀杆3方向的两侧边上分别开有一容纳同步带穿过的通孔11；所述床身1上垂直于刀杆3延伸方向的一侧边上沿着竖直方设置有若干个容纳伺服电机
2输入的安装孔；所述伺服电机2通过电机支架21安装在床身上平行于刀杆3延伸方向的侧面上或伺服电机2通过电机支架21安装在床身1上垂直于刀杆3延伸方向
的侧面上。
伺服电机2通过电机支架21安装在床身1上垂直于刀杆3延伸方向的侧面上，伺服电机2的输出端设置有齿轮，所述伺服电机2输出端的齿轮与传动齿轮组5之间通
过齿轮传动。
床身1上设置有刀杆容纳孔12的一侧边上沿着竖直方向设置有若干个刀杆容纳孔12，刀杆可沿着竖直方向在任意的刀杆容纳孔12内通过刀杆支架31安装。
本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本
发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
