一种铺布机及其拨边机构
一种铺布机及其拨边机构
【申请公布号：CN109368371A；申请权利人：拓卡奔马机电科技有限公司;发明设计人：陈建平; 何贤安; 张辉; 周超;】
摘要：
本发明公开了一种铺布机及其拨边机构，包括：拨边连接管、左拨边装置和右拨边装置，拨边连接管的两端设有主动同步带轮和被动同步带轮，主动同步带轮通过同步带与被动同步带轮连接，主动同步带轮上设有控制其转动的旋转手柄，左拨边装置和右拨边装置上均设有与同步带固定连接的带夹，旋转手柄用于控制左拨边装置和右拨边装置沿拨边连接管的长度方向在主动同步带轮和被动同步带轮之间相向或背离移动。通过手柄的不同旋向即可实现左拨边装置和右拨边装置间距的调整，进而可适应不同宽度的面料，因此本拨边机构不但结构简单，而且操作方便，所以成本较低也便于维护。
主权项：
1.一种拨边机构，其特征在于，包括：拨边连接管、左拨边装置和右拨边装置，所述拨边连接管的两端设有主动同步带轮和被动同步带轮，所述主动同步带轮通过同步带与所述被动同步带轮连接，所述主动同步带轮上设有控制其转动的旋转手柄，所述左拨边装置和所述右拨边装置上均设有与所述同步带固定连接的带夹，所述旋转手柄用于控制所述左拨边装置和所述右拨边装置沿所述拨边连接管的长度方向在所述主动同步带轮和所述被动同步带轮之间相向或背离移动。
要求：
1.一种拨边机构，其特征在于，包括：拨边连接管、左拨边装置和右拨边装置，所述拨边连接管的两端设有主动同步带轮和被动同步带轮，所述主动同步带轮通过同步带与所述被动同步带轮连接，所述主动同步带轮上设有控制其转动的旋转手柄，所述左拨边装置和所述右拨边装置上均设有与所述同步带固定连接的带夹，所述旋转手柄用于控制所述左拨边装置和所述右拨边装置沿所述拨边连接管的长度方向在所述主动同步带轮和所述被动同步带轮之间相向或背离移动。
2.根据权利要求1所述的拨边机构，其特征在于，所述左拨边装置和所述右拨边装置均包括与所述拨边连接管滑动连接的管夹，所述管夹套设在所述拨边连接管上，所述带夹固定在所述管夹上。
3.根据权利要求2所述的拨边机构，其特征在于，所述左拨边装置和所述右拨边装置均还包括安装板、动力装置、传动装置和第一齿轮以及轴承座，所述安装板固定在所述管夹上，所述第一齿轮通过第一传动轴和轴承安装在所述轴承座上，所述第一齿轮用于与面料的卷边接触，所述动力装置用于通过所述传动装置带动所述第一齿轮朝所述拨边连接管的端部方向转动。
4.根据权利要求3所述的拨边机构，其特征在于，所述轴承座上还设有与所述第一齿轮并列设置的第二齿轮，所述第一齿轮和所述第二齿轮的中心连线与所述拨边连接管相互平行，所述第二齿轮和所述第一齿轮的分度圆直径相同且模数不同，所述动力装置还用于通过所述传动装置带动所述第二齿轮朝所述拨边连接管的端部方向转动，所述第二齿轮与所述第一齿轮同步转动。
5.根据权利要求4所述的拨边机构，其特征在于，所述动力装置为电机，所述传动装置包括主动链轮、第一被动链轮和第二被动链轮和链条，所述主动链轮与所述电机的输出轴共轴连接，所述第一被动链轮与所述第一齿轮共轴连接，所述第二被动链轮与所述第二齿轮共轴连接，所述主动链轮通过所述链条与所述第一被动链轮和所述第二被动链轮连接。
6.根据权利要求1所述的拨边机构，其特征在于，所述左拨边装置和所述右拨边装置均通过多个所述带夹与所述同步带连接。
7.根据权利要求1所述的拨边机构，其特征在于，所述主动同步带轮通过转轴与所述旋转手柄共轴连接，所述转轴通过轴承安装在所述拨边连接管上，所述旋转手柄和所述主动同步带轮分别位于所述拨边连接管的上方和下方。
8.根据权利要求1至7任一项所述的拨边机构，其特征在于，所述拨边连接管的一端设有用于调整所述主动同步带轮和所述被动同步带轮间距的条形孔，用于安装所述被动同步带轮的连接轴通过所述条形孔固定在所述拨边连接管上。
9.一种铺布机，其特征在于，包括权利要求1至8任一项所述的拨边机构。
一种铺布机及其拨边机构
技术领域
本发明涉及铺布设备技术领域，特别涉及一种铺布机及其拨边机构。
背景技术
由于针织面料弹性较大，面料在卷布时受到张力，在面料的两边会产生卷边现象。铺布机在铺这类弹性较大的面料时，面料会产生较为严重的卷边现象，进而会影响后续的裁步等工序。
在现有技术中，通常采用拨边机构对卷边面料进行拨平处理，但是现有的拨边机构对不同宽度面料的适应性较差，或者在调整拨边机构的间距时，操作较为不便，而且调距装置结构复杂，成本较高也不便于维护。
因此，如何提供一种结构简单、操作方便的拨边机构，是本领域技术人员目前需要解决的技术问题。
发明内容
有鉴于此，本发明的一个目的是提供一种结构简单和操作方便的拨边机构，本发明的另一个目的是提供一种包括上述拨边机构的铺布机，
为实现上述目的，本发明提供如下技术方案：
一种拨边机构，包括：拨边连接管、左拨边装置和右拨边装置，所述拨边连接管的两端设有主动同步带轮和被动同步带轮，所述主动同步带轮通过同步带与所述被动同步带轮连接，所述主动同步带轮上设有控制其转动的旋转手柄，所述左拨边装置和所述右拨边装置上均设有与所述同步带固定连接的带夹，所述旋转手柄用于控制所述左拨边装置和所述右拨边装置沿所述拨边连接管的长度方向在所述主动同步带轮和所述被动同步带轮之间相向或背离移动。
优选地，所述左拨边装置和所述右拨边装置均包括与所述拨边连接管滑动连接的管夹，所述管夹套设在所述拨边连接管上，所述带夹固定在所述管夹上。
优选地，所述左拨边装置和所述右拨边装置均还包括安装板、动力装置、传动装置和第一齿轮以及轴承座，所述安装板固定在所述管夹上，所述第一齿轮通过第一传动轴和轴承安装在所述轴承座上，所述第一齿轮用于与面料的卷边接触，所述动力装置用于通过所述传动装置带动所述第一齿轮朝所述拨边连接管的端部方向转动。
优选地，所述轴承座上还设有与所述第一齿轮并列设置的第二齿轮，所述第一齿轮和所述第二齿轮的中心连线与所述拨边连接管相互平行，所述第二齿轮和所述第一齿轮的分度圆直径相同且模数不同，所述动力装置还用于通过所述传动装置带动所述第二齿轮朝所述拨边连接管的端部方向转动，所述第二齿轮与所述第一齿轮同步转动。
优选地，所述动力装置为电机，所述传动装置包括主动链轮、第一被动链轮和第二被动链轮和链条，所述主动链轮与所述电机的输出轴共轴连接，所述第一被动链轮与所述第一齿轮共轴连接，所述第二被动链轮与所述第二齿轮共轴连接，所述主动链轮通过所述链条与所述第一被动链轮和所述第二被动链轮连接。
优选地，所述左拨边装置和所述右拨边装置均通过多个所述带夹与所述同步带连接。
优选地，所述主动同步带轮通过转轴与所述旋转手柄共轴连接，所述转轴通过轴承安装在所述拨边连接管上，所述旋转手柄和所述主动同步带轮分别位于所述拨边连接管的上方和下方。
优选地，所述拨边连接管的一端设有用于调整所述主动同步带轮和所述被动同步带轮间距的条形孔，用于安装所述被动同步带轮的连接轴通过所述条形孔固定在所述拨边连接管上。
一种铺布机，包括上述任意一种所述的拨边机构。
与现有技术相比，上述技术方案具有以下优点：
本发明所提供的一种铺布机及其拨边机构，包括：拨边连接管、左拨边装置和右拨边装置，拨边连接管的两端设有主动同步带轮和被动同步带轮，主动同步带轮通过同步带与被动同步带轮连接，主动同步带轮上设有控制其转动的旋转手柄，左拨边装置和右拨边装置上均设有与同步带固定连接的带夹，旋转手柄用于控制左拨边装置和右拨边装置沿拨边连接管的长度方向在主动同步带轮和被动同步带轮之间相向或背离移动。通过手柄的不同旋向即可实现左拨边装置和右拨边装置间距的调整，进而可适应不同宽度的面料，因此本拨边机构不但结构简单，而且操作方便，所以成本较低也便于维护。
附图说明
为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。
图1为本发明一种具体实施方式所提供的一种拨边机构的结构示意图；
图2为本发明一种具体实施方式所提供的一种拨边机构设有主动同步带轮一端的结构示意图；

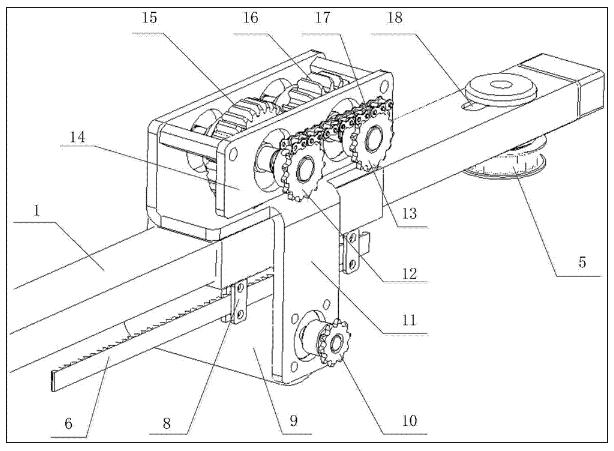

图3为本发明一种具体实施方式所提供的一种拨边机构设有被动同步带轮一端的结构示意图。
附图标记如下：
1为拨边连接管，2为左拨边装置，3为右拨边装置，4为主动同步带轮，5为被动同步带轮，6为同步带，7为旋转手柄，8为带夹，9为电机，10为主动链轮，11为安装板，12为第一被动链轮，13为第二被动链轮，14为轴承座，15为第一齿轮，16为第二齿轮，17为链条，18为条形孔。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参考图1-图3，图1为本发明一种具体实施方式所提供的一种拨边机构的结构示意图；图2为本发明一种具体实施方式所提供的一种拨边机构设有主动同步带轮一端的结构示意图；图3为本发明一种具体实施方式所提供的一种拨边机构设有被动同步带轮一端的结构示意图。
本发明实施例所提供的一种拨边机构，包括：拨边连接管1、左拨边装置2和右拨边装置3，其中拨边连接管1优选扁平的方管，拨边连接管1的两端设有主动同步带轮4和被动同步带轮5，主动同步带轮4通过同步带6与被动同步带轮5连接，主动同步带轮4上设有控制其转动的旋转手柄7，左拨边装置2和右拨边装置3上均设有与同步带6固定连接的带夹8，具体地左拨边装置2和右拨边装置3应安装在不同边侧的同步带6上，旋转手柄7用于控制左拨边装置2和右拨边装置3沿拨边连接管1的长度方向在主动同步带轮4和被动同步带轮5之间相向或背离移动。通过手柄的不同旋向即可实现左拨边装置2和右拨边装置3间距的调整，进而可适应不同宽度的面料，因此本拨边机构不但结构简单，而且操作方便，所以成本较低也便于维护。
进一步地，左拨边装置2和右拨边装置3均包括与拨边连接管1滑动连接的管夹，管夹套设在拨边连接管1上，带夹8固定在管夹上。其中当拨边连接管1的外形为扁平的方形时，管夹的孔型也应为方形，以保证左拨边装置2和右拨边装置3在拨边连接管1上稳定滑动。
具体地，左拨边装置2和右拨边装置3均还包括安装板11、动力装置、传动装置和第一齿轮15以及轴承座14，安装板11固定在管夹上，第一齿轮15通过第一传动轴和轴承安装在轴承座14上，第一齿轮15用于与面料的卷边接触，动力装置用于通过传动装置带动第一齿轮15朝拨边连接管1的端部方向转动，当第一齿轮15转动时通过轮齿可将卷边拨平。其中可在管夹的两侧各设置一个朝下延伸的安装板11，动力装置位于拨边连接管1的下方，固定在安装板11上，轴承座14设置在管夹的上方。
进一步地，轴承座14上还设有与第一齿轮15并列设置的第二齿轮16，第一齿轮15和第二齿轮16的中心连线与拨边连接管1相互平行，第二齿轮16和第一齿轮15的分度圆直径相同且模数不同，动力装置还用于通过传动装置带动第二齿轮16朝拨边连接管1的端部方向转动，第二齿轮16与第一齿轮15同步转动。通过不同模数的齿轮同时进行拨边可提高拨边效率。
具体地，动力装置优选为电机9，传动装置包括主动链轮10、第一被动链轮12和第二被动链轮13和链条17，主动链轮10与电机9的输出轴共轴连接，第一被动链轮12与第一齿轮15共轴连接，第二被动链轮13与第二齿轮16共轴连接，主动链轮10通过链条17与第一被动链轮12和第二被动链轮13连接。通过链条17传动可提高传动的平稳性。
为了提高同步带6带动左、右拨边装置3移动的稳定性，左拨边装置2和右拨边装置3均通过多个带夹8与同步带6连接。
为了便于主动同步带轮4的转动，在本实施例中，主动同步带轮4通过转轴与旋转手柄7共轴连接，转轴通过轴承安装在拨边连接管1上，旋转手柄7和主动同步带轮4分别位于拨边连接管1的上方和下方，被动同步带轮5也应位于拨边连接管1的下方。此外为了防止距离调整完之后，旋转手柄7自行进行转动，可通过锁定装置对旋转手柄7进行锁止，以防止其自转。
进一步地，拨边连接管1的一端设有用于调整主动同步带轮4和被动同步带轮5间距的条形孔18，即该条形孔18的槽长应沿拨边连接管1的长度方向延伸，用于安装被动同步带轮5的连接轴通过条形孔18固定在拨边连接管1上。
本发明的一个实施例还提供了一种铺布机，包括上述任意一种实施例提供的拨边机构。其有益效果参考上述拨边结构即可，此处不再赘述。
本说明书中各个实施例采用递进的方式描述，每个实施例重点说明的都是与其他实施例的不同之处，各个实施例之间相同相似部分互相参见即可。
以上对本发明所提供的一种铺布机及其拨边机构进行了详细介绍。本文中应用了具体个例对本发明的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本发明的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以对本发明进行若干改进和修饰，这些改进和修饰也落入本发明权利要求的保护范围内。
