一种用于机电设备安装的龙门骨架
一种用于机电设备安装的龙门骨架
【申请公布号：CN109437023A； 申请权利人： 郑州海威光电科技有限公司; 发明设计人： 焦战威; 孙钢灿;】
摘要：
本发明公开了一种用于机电设备安装的龙门骨架，包括第一电机、第二电机、滑块、同步带、横梁、滑轮、滑槽、支撑柱、底座、挂钩、控制器、卡扣、活动连接器、钢丝绳和电线。本发明的有益效果是：滑轮固定在横梁下方且位于滑槽上方呈滚动连接，为了便于横梁可以进行前后的移动，方便操作，卡扣上端与挂钩上端连接在一起，且呈转动连接，为了便于更好固定设备，防止设备掉落，挂钩通过活动连接器与钢丝绳连接在一起，且呈转动连接，为了便于安装设备时更方便，钢丝绳上端和电线上端分别固定在滑块上，且呈相对运动，为了便于操作移动的同时可以扶着设备。
主权项：
1.一种用于机电设备安装的龙门骨架，其特征在于：包括第一电机（1）、第二电机（2）、滑块（3）、同步带（4）、横梁（5）、滑轮（6）、滑槽（7）、支撑柱（8）、底座（9）、挂钩（10）、控制器（11）、卡扣（12）、活动连接器（13）、钢丝绳（14）和电线（15）；所述第一电机（1）位于横梁（5）的上方，所述第二电机（2）位于滑块（3）上方，所述滑块（3）位于横梁（5）上方，所述同步带（4）连接第一电机（1）和滑轮（），所述横梁（5）位于滑槽（7）上方，所述滑轮（6）固定在横梁（5）下方，所述滑槽（7）固定在支撑柱（8）上部，所述支撑柱（8）与底座（9）连接在一起，所述底座（9）位于支撑柱（8）下部，所述挂钩（10）与活动连接器（13）连接在一起，所述控制器（11）与电线（15）连接在一起，所述卡扣（12）与挂钩（10）连接在一起，所述活动连接器（13）与钢丝绳（14）和挂钩（10）连接在一起，所述钢丝绳（14）上端固定在滑块（3）上，所述电线（15）上端固定在滑块（3）上。
要求：
1.一种用于机电设备安装的龙门骨架，其特征在于：包括第一电机（1）、第二电机（2）、滑块（3）、同步带（4）、横梁（5）、滑轮（6）、滑槽（7）、支撑柱（8）、底座（9）、挂钩（10）、控制器（11）、卡扣（12）、活动连接器（13）、钢丝绳（14）和电线（15）；所述第一电机（1）位于横梁（5）的上方，所述第二电机（2）位于滑块（3）上方，所述滑块（3）位于横梁（5）上方，所述同步带（4）连接第一电机（1）和滑轮（），所述横梁（5）位于滑槽（7）上方，所述滑轮（6）固定在横梁（5）下方，所述滑槽（7）固定在支撑柱（8）上部，所述支撑柱（8）与底座（9）连接在一起，所述底座（9）位于支撑柱（8）下部，所述挂钩（10）与活动连接器（13）连接在一起，所述控制器（11）与电线（15）连接在一起，所述卡扣（12）与挂钩（10）连接在一起，所述活动连接器（13）与钢丝绳（14）和挂钩（10）连接在一起，所述钢丝绳（14）上端固定在滑块（3）上，所述电线（15）上端固定在滑块（3）上。
2.根据权利要求1所述的一种用于机电设备安装的龙门骨架，其特征在于：所述滑轮（6）固定在横梁（5）下方且位于滑槽（7）上方，呈滚动连接。
3.根据权利要求1所述的一种用于机电设备安装的龙门骨架，其特征在于：所述卡扣（12）上端与挂钩（10）上端连接在一起，且呈转动连接。
4.根据权利要求1所述的一种用于机电设备安装的龙门骨架，其特征在于：所述挂钩（10）通过活动连接器（13）与钢丝绳（14）连接在一起，且呈转动连接。
5.根据权利要求1所述的一种用于机电设备安装的龙门骨架，其特征在于：所述钢丝绳（14）上端和电线（15）上端分别固定在滑块（3）上，且呈相对运动。
一种用于机电设备安装的龙门骨架
技术领域
本发明涉及一种龙门骨架，具体为一种用于机电设备安装的龙门骨架， 属于机电安装设备技术领域。
背景技术
龙门骨架是根据中、小工厂(公司)日常生产需要搬运设备、仓库进出 货，起吊维修重型设备及材料运输的需要，开发出来的新型小型起重龙门 架。适用于制造模具、汽修工厂、矿山、土建施工工地及需要起重场合。常 见的在建筑施工中兼作材料运输和施工人员的上下使用，实现起重机械化。 可减少人力，降低生产运营成本，提高工作效率。
而对于用于机电设备安装的龙门骨架而言，现有的设备存在较多不足， 其一、现有的用于机电设备安装的龙门骨架结构复杂，体积笨重，操作不方 便，其二、现有设备的挂钩简单，不易固定设备，在工作过程中容易使挂钩 脱落，造成一定的危险，其三、使用时，使用者仍需两个，没有降低使用者 劳动强度。
发明内容
本发明的目的就在于为了解决上述问题而提供一种用于机电设备安装的 龙门骨架。
本发明通过以下技术方案来实现上述目的：一种用于机电设备安装的龙 门骨架，包括第一电机、第二电机、滑块、同步带、横梁、滑轮、滑槽、支 撑柱、底座、挂钩、控制器、卡扣、活动连接器、钢丝绳和电线；所述第一 电机.位于横梁的上方，所述第二电机.位于滑块上方，所述滑块位于横梁上 方，所述同步带连接第一电机.和滑轮，所述横梁位于滑槽上方，所述滑轮 固定在横梁下方，所述滑槽固定在支撑柱上部，所述支撑柱与底座连接在一 起，所述底座位于支撑柱下部，所述挂钩与活动连接器连接在一起，所述控 制器与电线连接在一起，所述卡扣与挂钩连接在一起，所述活动连接器与钢 丝绳和挂钩连接在一起，所述钢丝绳上端固定在滑块上，所述电线上端固定 在滑块上。
优选的，为了便于横梁进行前后移动，所述滑轮固定在横梁下方且位于 滑槽上方呈滚动连接。
优选的，为了便于更好固定设备，所述卡扣上端与挂钩上端连接在一 起，且呈转动连接。
优选的，为了便于上货和下货，所述挂钩通过活动连接器与钢丝绳连接 在一起，且呈转动连接。
优选的，为了便于操作时可以扶着设备，所述钢丝绳上端和电线上端分 别固定在滑块上，且呈相对运动。
本发明的有益效果是：该用于机电设备安装的龙门骨架设计合理，滑轮 固定在横梁下方且位于滑槽上方呈滚动连接，便于横梁可以进行前后的移 动，方便操作，卡扣上端与挂钩上端连接在一起，且呈转动连接，便于更好 固定设备，防止设备掉落，挂钩通过活动连接器与钢丝绳连接在一起，且呈 转动连接，便于安装设备时更方便，钢丝绳上端和电线上端分别固定在滑块 上，且呈相对运动，便于操作移动的同时可以扶着设备。
附图说明

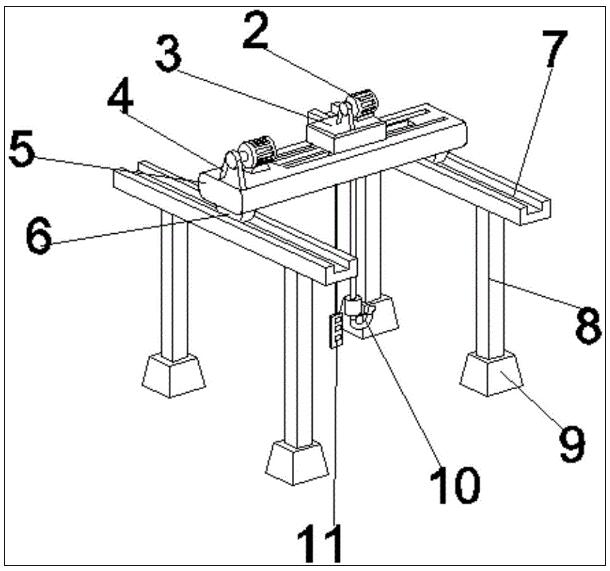

图1为本发明结构三维示意图；

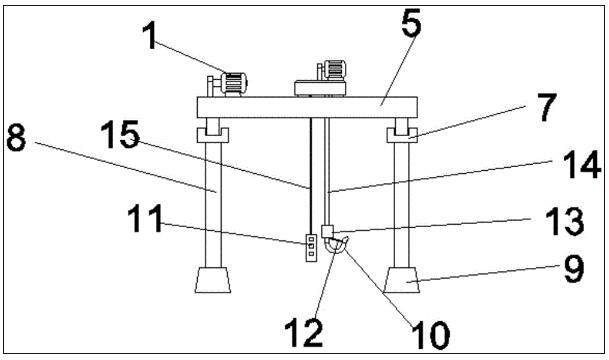

图2为本发明结构示意图；

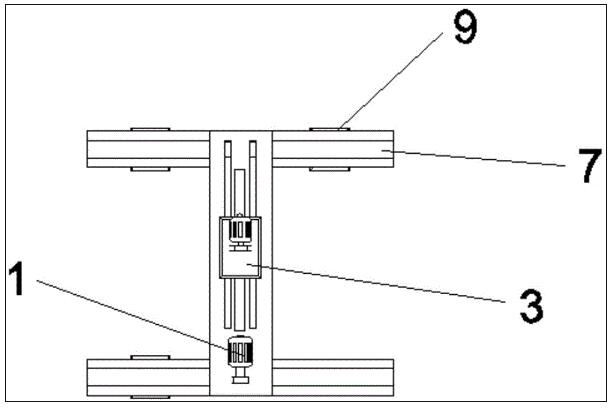

图3为本发明结构示意图。
图中：1、第一电机，2、第二电机，3、滑块，4、同步带，5、横梁， 6、滑轮，7、滑槽，8、支撑柱，9、底座，10、挂钩，11、控制器，12、卡 扣，13、活动连接器，14、钢丝绳和15、电线。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行 清楚，完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而 不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做 出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1～3，一种用于机电设备安装的龙门骨架，包括第一电机1、 第二电机2、滑块3、同步带4、横梁5、滑轮6、滑槽7、支撑柱8、底座 9、挂钩10、控制器11、卡扣12、活动连接器13、钢丝绳14和电线15；所 述第一电机1位于横梁5的上方，所述第二电机2位于滑块3上方，所述滑 块3位于横梁5上方，所述同步带4连接第一电机1和滑轮，所述横梁5位 于滑槽7上方，所述滑轮6固定在横梁5下方，所述滑槽7固定在支撑柱8 上部，所述支撑柱8与底座9连接在一起，所述底座9位于支撑柱8下部， 所述挂钩10与活动连接器13连接在一起，所述控制器11与电线15连接在 一起，所述卡扣12与挂钩10连接在一起，所述活动连接器13与钢丝绳14 和挂钩10连接在一起，所述钢丝绳14上端固定在滑块3上，所述电线15 上端固定在滑块3上。
所述滑轮6固定在横梁5下方且位于滑槽7上方，呈滚动连接，便于横 梁5可以进行前后的移动，方便操作，所述卡扣12上端与挂钩10上端连接 在一起，且呈转动连接，便于更好固定设备，防止设备掉落，所述挂钩10 通过活动连接器13与钢丝绳14连接在一起，且呈转动连接，便于安装设备 时更方便，所述钢丝绳14上端和电线15上端分别固定在滑块3上，且呈相 对运动，便于操作移动的同时可以扶着设备。
工作原理：本龙门骨架操作方便简单，通过操作控制器11可以使第二电 机2带动滑块3移动进行左右移动，还能控制钢丝线14长度，从而使得挂 钩10可以上下移动，通过操作控制器11还可以使第一电机1通过同步带4 带动滑轮5转动，控制龙门骨架前后移动，控制器11和挂钩10都固定在滑 块3上，在控制设备移动时，控制器11也会同时移动。
本申请中出现的电器元件在使用时均外接连通电源和开关。第一电机1 和第二电机13是取自XTL100型电机及其配套相关电源和电路。涉及到电路 和电器元件和模块均为现有技术，本领域技术人员完全可以实现，无需赘 言，本发明保护的内容也不涉及对于软件和方法的改进。
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细 节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形 式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的， 而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因 此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明 内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实 施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起 见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也 可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
