一种油边机的吸附式上油装置
一种油边机的吸附式上油装置
【申请公布号：CN109453950A；申请权利人：深圳市辉翰科技发展有限公司;发明设计人：谢浔;】
摘要：
本发明公开了一种油边机的吸附式上油装置，包括支架和吸附式上油单元；支架包括上支撑板和下支撑板；上支撑板的下端面右端旋转设置有油针；吸附式上油单元包括吸附支撑同步带；吸附支撑同步带的外表面上固定有吸油海绵环；吸油海绵环的右端抵靠住油针的中部左侧；下支撑板的上端面后端固定有油盒；油盒内部成型有L型的储油腔；油盒的前端面上成型左右贯穿的供吸油海绵环左右移动通行的通行槽；通行槽的后侧壁上成型有若干左右均匀分布的自前向后倾斜向下设置的出油孔；出油孔的后端与储油腔连通；储油腔内储存有封边油；工作时，封边油的上表面始终与出油孔的前端出口上端平齐。本发明结构简单，油边均匀，不容易漏油。
主权项：
1.一种油边机的吸附式上油装置，其特征在于：包括支架(10)和吸附式上油单元(20)；支架(10)包括上支撑板(13)和下支撑板(11)；上支撑板(13)和下支撑板(11)之间通过若干竖直连接杆(12)连成一体；上支撑板(13)的下端面右端旋转设置有油针(23)；吸附式上油单元(20)包括吸附支撑同步带(25)；吸附支撑同步带(25)的外表面上固定有吸油海绵环(26)；吸油海绵环(26)的右端抵靠住油针(23)的中部左侧；下支撑板(11)的上端面后端固定有油盒(14)；油盒(14)内部成型有L型的储油腔(140)；油盒(14)的前端面上成型左右贯穿的供吸油海绵环(26)左右移动通行的通行槽(144)；通行槽(144)的后侧壁上成型有若干左右均匀分布的自前向后倾斜向下设置的出油孔(145)；出油孔(145)的后端与储油腔(140)连通；储油腔(140)内储存有封边油(30)；工作时，封边油(30)的上表面始终与出油孔(145)的前端出口上端平齐。
要求：
1.一种油边机的吸附式上油装置，其特征在于：包括支架(10)和吸附式上油单元(20)；支架(10)包括上支撑板(13)和下支撑板(11)；上支撑板(13)和下支撑板(11)之间通过若干竖直连接杆(12)连成一体；上支撑板(13)的下端面右端旋转设置有油针(23)；吸附式上油单元(20)包括吸附支撑同步带(25)；吸附支撑同步带(25)的外表面上固定有吸油海绵环(26)；吸油海绵环(26)的右端抵靠住油针(23)的中部左侧；下支撑板(11)的上端面后端固定有油盒(14)；油盒(14)内部成型有L型的储油腔(140)；油盒(14)的前端面上成型左右贯穿的供吸油海绵环(26)左右移动通行的通行槽(144)；通行槽(144)的后侧壁上成型有若干左右均匀分布的自前向后倾斜向下设置的出油孔(145)；出油孔(145)的后端与储油腔(140)连通；储油腔(140)内储存有封边油(30)；工作时，封边油(30)的上表面始终与出油孔(145)的前端出口上端平齐。
2.根据权利要求1所述的一种油边机的吸附式上油装置，其特征在于：储油腔(140)的竖直部上侧壁上中心安装有压力传感器、后端安装有充气排气管(143)、前端成型有出料孔(141)；出料孔(141)的上端出口处可拆卸式安装有密封塞(142)；储油腔(140)的水平部的后侧壁上固定有压力气缸(28)；压力气缸(28)的活塞杆前端固定有与储油腔(140)的水平部配合的推行板(281)；压力传感器用于控制压力气缸(28)。
3.根据权利要求1所述的一种油边机的吸附式上油装置，其特征在于：上支撑板(13)的右端面上成型有前后贯穿的旋转驱动槽(130)；旋转驱动槽(130)的上侧壁右端固定有涂油旋转电机(21)；涂油旋转电机(21)上固定有主动带轮(211)；油针(23)的上端竖直枢接在旋转驱动槽(130)的上下侧壁上；油针(23)位于旋转驱动槽(130)内的部分固定有从动带轮(231)；从动带轮(231)和主动带轮(211)之间安装有同步带(22)。
4.根据权利要求1所述的一种油边机的吸附式上油装置，其特征在于：上支撑板(13)的下端面上固定有上油驱动电机(24)；上支撑板(13)的下端面上枢接有从动支撑柱(27)；上油驱动电机(24)位于从动支撑柱(27)的左侧并且两者位于油针(23)的左侧；上油驱动电机(24)的输出轴下端固定有上油主动带轮(241)；从动支撑柱(27)的下端固定有上油从动带轮(271)；上油主动带轮(241)和上油从动带轮(271)处于同一水平面并且吸附支撑同步带(25)固定在两者之间。
5.根据权利要求1所述的一种油边机的吸附式上油装置，其特征在于：下支撑板(11)的上端面上固定在回收桶(29)；回收桶(29)位于油针(23)的正下方并且油针(23)的下端位于回收桶(29)内。
6.根据权利要求1所述的一种油边机的吸附式上油装置，其特征在于：油盒(14)位于上支撑板(13)的后侧。
一种油边机的吸附式上油装置
技术领域
本发明涉及油边机领域，具体涉及一种油边机的吸附式上油装置。
背景技术
现有技术中皮革边缘上油时，一般采用人工手工操作，这种上油的工艺效率低，而且上油不均匀，也有采用自动油边机的，自动油边机一般采用工料通过的方式，只能对规则形状的皮革边缘进行上油，对于整个部件所有周边进行上油的话，必须经过多道工序，现有油边机在上油过程中会在皮革上造成油边不均匀现象出现，同时有封油边容易漏出，污染工作环境和皮革。
发明内容
本发明的目的是针对油边机油边不均匀并且容易漏油的技术问题，提供了一种油边机的吸附式上油装置。
本发明解决上述技术问题的技术方案如下：一种油边机的吸附式上油装置，包括支架和吸附式上油单元；支架包括上支撑板和下支撑板；上支撑板和下支撑板之间通过若干竖直连接杆连成一体；上支撑板的下端面右端旋转设置有油针；吸附式上油单元包括吸附支撑同步带；吸附支撑同步带的外表面上固定有吸油海绵环；吸油海绵环的右端抵靠住油针的中部左侧；下支撑板的上端面后端固定有油盒；油盒内部成型有L型的储油腔；油盒的前端面上成型左右贯穿的供吸油海绵环左右移动通行的通行槽；通行槽的后侧壁上成型有若干左右均匀分布的自前向后倾斜向下设置的出油孔；出油孔的后端与储油腔连通；储油腔内储存有封边油；工作时，封边油的上表面始终与出油孔的前端出口上端平齐。
作为上述技术方案的优选，储油腔的竖直部上侧壁上中心安装有压力传感器、后端安装有充气排气管、前端成型有出料孔；出料孔的上端出口处可拆卸式安装有密封塞；储油腔的水平部的后侧壁上固定有压力气缸；压力气缸的活塞杆前端固定有与储油腔的水平部配合的推行板；压力传感器用于控制压力气缸。
作为上述技术方案的优选，上支撑板的右端面上成型有前后贯穿的旋转驱动槽；旋转驱动槽的上侧壁右端固定有涂油旋转电机；涂油旋转电机上固定有主动带轮；油针的上端竖直枢接在旋转驱动槽的上下侧壁上；油针位于旋转驱动槽内的部分固定有从动带轮；从动带轮和主动带轮之间安装有同步带。
作为上述技术方案的优选，上支撑板的下端面上固定有上油驱动电机；上支撑板的下端面上枢接有从动支撑柱；上油驱动电机位于从动支撑柱的左侧并且两者位于油针的左侧；上油驱动电机的输出轴下端固定有上油主动带轮；从动支撑柱的下端固定有上油从动带轮；上油主动带轮和上油从动带轮处于同一水平面并且吸附支撑同步带固定在两者之间。
作为上述技术方案的优选，下支撑板的上端面上固定在回收桶；回收桶位于油针的正下方并且油针的下端位于回收桶内。
作为上述技术方案的优选，油盒位于上支撑板的后侧。
本发明的有益效果在于：结构简单，油边均匀，不容易漏油。
附图说明

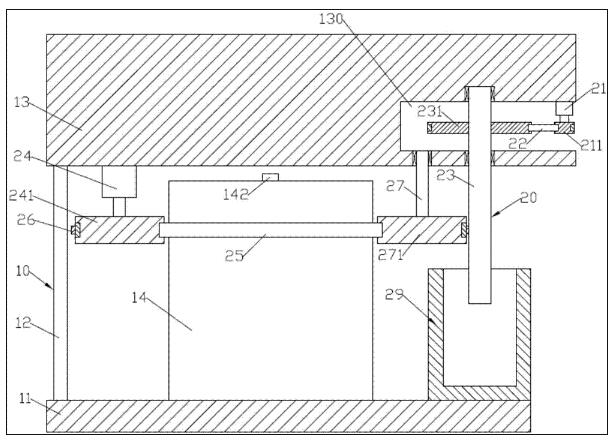

图1为本发明的剖面的结构示意图；

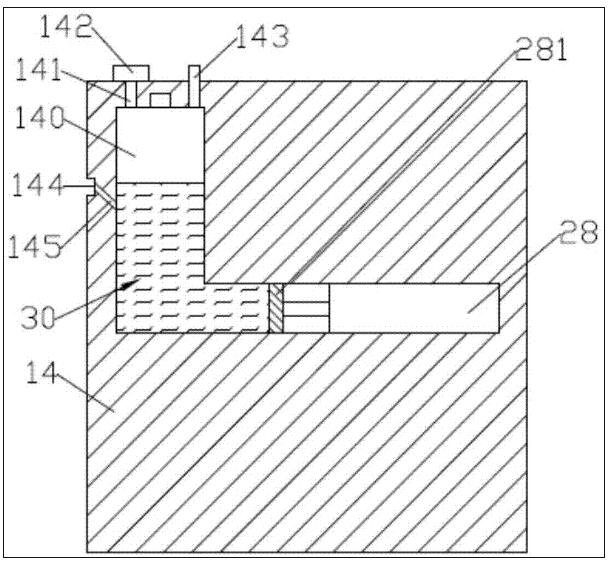

图2为本发明的油盒14的剖面的结构示意图。
图中，10、支架；11、下支撑板；12、竖直连接杆；13、上支撑板；130、旋转驱动槽；14、油盒；140、储油腔；141、出料孔；142、密封塞；143、充气排气管；144、通行槽；145、出油孔；20、吸附式上油单元；21、涂油旋转电机；211、主动带轮；22、同步带；23、油针；231、从动带轮；24、上油驱动电机；241、上油主动带轮；25、吸附支撑同步带；26、吸油海绵环；27、从动支撑柱；271、上油从动带轮；28、压力气缸；281、推行板；29、回收桶；30、封边油。
具体实施方式
如图1、图2所示，一种油边机的吸附式上油装置，包括支架10和吸附式上油单元20；支架10包括上支撑板13和下支撑板11；上支撑板13和下支撑板11之间通过若干竖直连接杆12连成一体；上支撑板13的下端面右端旋转设置有油针23；吸附式上油单元20包括吸附支撑同步带25；吸附支撑同步带25的外表面上固定有吸油海绵环26；吸油海绵环26的右端抵靠住油针23的中部左侧；下支撑板11的上端面后端固定有油盒14；油盒14内部成型有L型的储油腔140；油盒14的前端面上成型左右贯穿的供吸油海绵环26左右移动通行的通行槽144；通行槽144的后侧壁上成型有若干左右均匀分布的自前向后倾斜向下设置的出油孔145；出油孔145的后端与储油腔140连通；储油腔140内储存有封边油30；工作时，封边油30的上表面始终与出油孔145的前端出口上端平齐。
如图1、图2所示，储油腔140的竖直部上侧壁上中心安装有压力传感器、后端安装有充气排气管143、前端成型有出料孔141；出料孔141的上端出口处可拆卸式安装有密封塞142；储油腔140的水平部的后侧壁上固定有压力气缸28；压力气缸28的活塞杆前端固定有与储油腔140的水平部配合的推行板281；压力传感器用于控制压力气缸28。
如图1所示，上支撑板13的右端面上成型有前后贯穿的旋转驱动槽130；旋转驱动槽130的上侧壁右端固定有涂油旋转电机21；涂油旋转电机21上固定有主动带轮211；油针23的上端竖直枢接在旋转驱动槽130的上下侧壁上；油针23位于旋转驱动槽130内的部分固定有从动带轮231；从动带轮231和主动带轮211之间安装有同步带22。
如图1所示，上支撑板13的下端面上固定有上油驱动电机24；上支撑板13的下端面上枢接有从动支撑柱27；上油驱动电机24位于从动支撑柱27的左侧并且两者位于油针23的左侧；上油驱动电机24的输出轴下端固定有上油主动带轮241；从动支撑柱27的下端固定有上油从动带轮271；上油主动带轮241和上油从动带轮271处于同一水平面并且吸附支撑同步带25固定在两者之间。
如图1所示，下支撑板11的上端面上固定在回收桶29；回收桶29位于油针23的正下方并且油针23的下端位于回收桶29内。
如图1所示，油盒14位于上支撑板13的后侧。
油边机的吸附式上油装置的工作原理：
初始状态：封边油30的上表面低于出油孔145的前端出口上端；
油边时，首先充气排气管143排出移动气体，储油腔140的上端压力变小，同时推行板281向前移动，推动封边油30，这样封边油30的上表面与出油孔145的前端出口上端平齐，这样出油孔145出口处充满封边油30，然后吸附支撑同步带25逆时针旋转，吸油海绵环26吸收出油孔145出口处的封边油30，然后油针23旋转，皮革与油针24的中部右侧抵触，这样旋转的油针23从吸油海绵环26上粘染封边油并且在旋转过程中把封边油涂抹在皮革的边缘处；此过程中，封边油涂抹均匀，并且封边油不会过度溢出，即使少量封边油多余最终还是流入到回收桶29内，防止了污染工作环境和皮革；
随着封边油30的不断减少，封边油30的上表面降低，这样储油腔140的上端压力变小，压力传感器感受此变化控制压力气缸28，压力气缸28带动推行板281向前移动这样封边油30的上表面上移，这样封边油30的上表面始终与出油孔145的前端出口上端平齐。
以上内容仅为本发明的较佳实施方式，对于本领域的普通技术人员，依据本发明的思想，在具体实施方式及应用范围上均会有改变之处，本说明书内容不应理解为对本发明的限制。
