一种建筑现场用绿色降尘装置
一种建筑现场用绿色降尘装置
【申请公布号：CN109603365A；申请权利人：任国斌;发明设计人：任国斌;】
摘要：
本发明公开了一种建筑现场用绿色降尘装置，涉及到建筑领域，具体解决的技术问题为现有的建筑降尘装置大多通过柴油机驱动完成，需要使用燃油，造成资源的消耗的问题；防水箱上方固定安装有光伏板，光伏板电性连接蓄电池，蓄电池固定于底板的底部，且防水箱内部安装有驱动电机，驱动电机导线连接蓄电池和开关，驱动电机输出端转动连接输出轴；输出轴中部滚动连接第一同步带的上部，第一同步带穿过防水箱的底部和底板并滚动连接蜗杆一侧，蜗杆两端分别转动连接底板，蜗杆下方啮合蜗轮，蜗轮转动连接底板，蜗轮的前部设置主动轮，主动轮转动连接于底板的下方，蜗轮与主动轮之间通过第二同步带连接，防水箱和底板上均开设有供第一同步带穿过的通孔。
主权项：
1.一种建筑现场用绿色降尘装置，包括底板（1）、驱动电机（5）、抽水箱（12）和储水箱（17）；底板（1）上方前部固定连接防水箱（2），其特征在于，所述防水箱（2）上方固定安装有光伏板（3），光伏板（3）电性连接蓄电池（4），蓄电池（4）固定于底板（1）的底部，且防水箱（2）内部安装有驱动电机（5），驱动电机（5）导线连接蓄电池（4）和开关，驱动电机（5）输出端转动连接输出轴（6）；所述输出轴（6）中部滚动连接第一同步带（7）的上部，第一同步带（7）穿过防水箱（2）的底部和底板（1）并滚动连接蜗杆（8）一侧，蜗杆（8）两端分别转动连接底板（1），蜗杆（8）下方啮合蜗轮（9），蜗轮（9）转动连接底板（1），且蜗轮（9）的前部设置有主动轮（11），主动轮（11）转动连接于底板（1）的下方，蜗轮（9）与主动轮（11）之间通过第二同步带（10）连接，防水箱（2）和底板（1）上均开设有供第一同步带（7）穿过的通孔。
要求：
1.一种建筑现场用绿色降尘装置，包括底板（1）、驱动电机（5）、抽水箱（12）和储水箱（17）；底板（1）上方前部固定连接防水箱（2），其特征在于，所述防水箱（2）上方固定安装有光伏板（3），光伏板（3）电性连接蓄电池（4），蓄电池（4）固定于底板（1）的底部，且防水箱（2）内部安装有驱动电机（5），驱动电机（5）导线连接蓄电池（4）和开关，驱动电机（5）输出端转动连接输出轴（6）；所述输出轴（6）中部滚动连接第一同步带（7）的上部，第一同步带（7）穿过防水箱（2）的底部和底板（1）并滚动连接蜗杆（8）一侧，蜗杆（8）两端分别转动连接底板（1），蜗杆（8）下方啮合蜗轮（9），蜗轮（9）转动连接底板（1），且蜗轮（9）的前部设置有主动轮（11），主动轮（11）转动连接于底板（1）的下方，蜗轮（9）与主动轮（11）之间通过第二同步带（10）连接，防水箱（2）和底板（1）上均开设有供第一同步带（7）穿过的通孔。
2.根据权利要求1所述的一种建筑现场用绿色降尘装置，其特征在于，所述防水箱（2）后部设置有抽水箱（12），抽水箱（12）后部固定储水箱（17），储水箱（17）和抽水箱（12）均固定在底板（1）上，输出轴（6）穿过防水箱（2）和抽水箱（12）并与二者转动连接，其中，输出轴（6）的端部固定连接偏心轮（13）。
3.根据权利要求2所述的一种建筑现场用绿色降尘装置，其特征在于，所述偏向轮（13）外缘转动连接连杆（14）下端，连杆（14）上端转动连接柱塞（15）下部，柱塞（16）边缘密封滑动连接抽水箱（12）的内壁。
4.根据权利要求2所述的一种建筑现场用绿色降尘装置，其特征在于，所述抽水箱（12）上部前侧通过单向阀连接雾化喷头（16）。
5.根据权利要求2所述的一种建筑现场用绿色降尘装置，其特征在于，所述抽水箱（12）上端通过导液管（19）连通储水箱（17）底部，且导液管（19）位于储水箱（17）底部端安装有另一单向阀，储水箱（17）上端连通并固定有注水斗（18）。
6.根据权利要求1所述的一种建筑现场用绿色降尘装置，其特征在于，所述底板（1）的后方下部轴承转动连接滚轮架，滚轮架下方转动连接方向轮（20），滚轮架固定转轴（12），转轴（12）穿过底板（1）。
7.根据权利要求6所述的一种建筑现场用绿色降尘装置，其特征在于，所述转轴（21）上方后端固定横杆（22），横杆（22）两侧分别固定有圆柱状的握柄，握柄外表面包覆有橡胶材质所制的扶手（23）。
一种建筑现场用绿色降尘装置
技术领域
本发明涉及一种建筑设备，具体是一种建筑现场用绿色降尘装置。
背景技术
绿色建筑指在建筑的全寿命周期内，最大限度地节约资源，包括节能、节地、节水、节材等，保护环境和减少污染，为人们提供健康、舒适和高效的使用空间，与自然和谐共生的建筑物。绿色建筑技术注重低耗、高效、经济、环保、集成与优化，是人与自然、现在与未来之间的利益共享，是可持续发展的建设手段。
目前在施工建筑现场中往往会存在大量的扬尘，污染环境，对施工工人的身体健康造成极大的危害，大多通过洒水降尘的方式进行消除，但是现有的洒水车大多为柴油机或者汽油机等内燃机进行洒水，没有很好的利用施工现场的充足阳光，造成资源的浪费。
发明内容
本发明的目的在于提供一种建筑现场用绿色降尘装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种建筑现场用绿色降尘装置，包括底板、驱动电机、抽水箱和储水箱；底板上方前部固定连接防水箱，所述防水箱上方固定安装有光伏板，光伏板电性连接蓄电池，蓄电池固定于底板的底部，且防水箱内部安装有驱动电机，驱动电机导线连接蓄电池和开关，驱动电机输出端转动连接输出轴；所述输出轴中部滚动连接第一同步带的上部，第一同步带穿过防水箱的底部和底板并滚动连接蜗杆一侧，蜗杆两端分别转动连接底板，蜗杆下方啮合蜗轮，蜗轮转动连接底板，且蜗轮的前部设置有主动轮，主动轮转动连接于底板的下方，蜗轮与主动轮之间通过第二同步带连接，防水箱和底板上均开设有供第一同步带穿过的通孔。
作为本发明进一步的方案：所述防水箱后部设置有抽水箱，抽水箱后部固定储水箱，储水箱和抽水箱均固定在底板上，输出轴穿过防水箱和抽水箱并与二者转动连接，其中，输出轴的端部固定连接偏心轮。
作为本发明再进一步的方案：所述偏向轮外缘转动连接连杆下端，连杆上端转动连接柱塞下部，柱塞边缘密封滑动连接抽水箱的内壁。
作为本发明再进一步的方案：所述抽水箱上部前侧通过单向阀连接雾化喷头。
作为本发明再进一步的方案：所述抽水箱上端通过导液管连通储水箱底部，且导液管位于储水箱底部端安装有另一单向阀，储水箱上端连通并固定有注水斗。
作为本发明再进一步的方案：所述底板的后方下部轴承转动连接滚轮架，滚轮架下方转动连接方向轮，滚轮架固定转轴，转轴穿过底板。
作为本发明再进一步的方案：所述转轴上方后端固定横杆，横杆两侧分别固定有圆柱状的握柄，握柄外表面包覆有橡胶材质所制的扶手。
与现有技术相比，本发明的有益效果是：通过光伏板吸收光能转变为电能储存在蓄电池中供驱动电机使用，绿色节能环保，利用驱动电机带动蜗杆转动从而带动蜗轮和主动轮转动达到自动行走功能，节省劳动力，且转动的输出轴同时带动偏心轮转动，偏心轮利用连杆和柱塞实现抽水箱不断从储水箱中吸水并从雾化喷头中喷出达到对建筑现场的扬尘吸附和沉降，净化空气。
附图说明

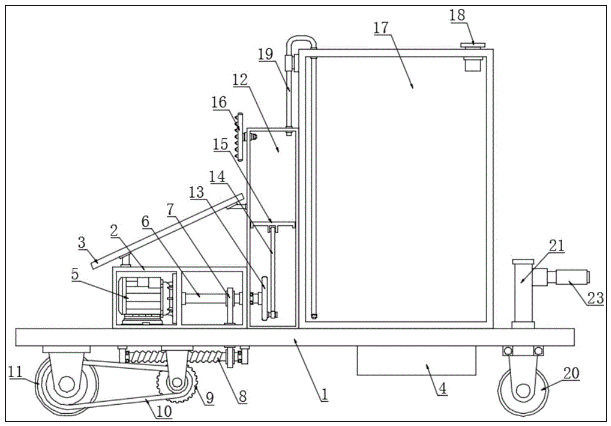

图1为建筑现场用绿色降尘装置的结构示意图。

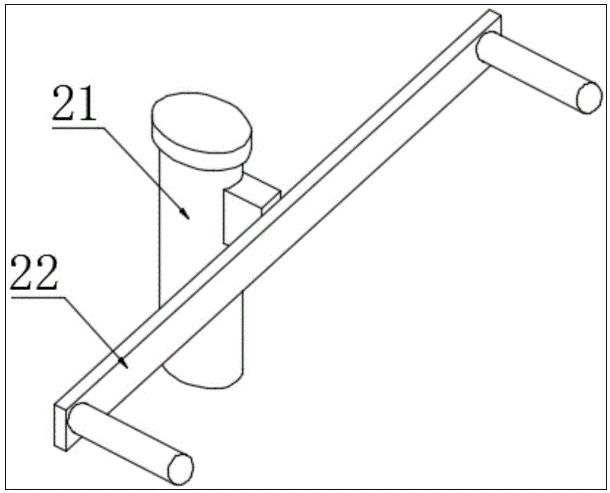

图2为建筑现场用绿色降尘装置中转轴和横杆的结构示意图。
图3为建筑现场用绿色降尘装置中雾化喷头的左视图。
图中：1-底板；2-防水箱；3-光伏板；4-蓄电池；5-驱动电机；6-输出轴；7-第一同步带；8-蜗杆；9-蜗轮；10-第二同步带；11-主动轮；12-抽水箱；13-偏心轮；14-连杆；15-柱塞；16-雾化喷头；17-储水箱；18-注水斗；19-导液管；20-方向轮；21-转轴；22-横杆；23-扶手。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
实施例1
请参阅图1～3，本发明实施例中，一种建筑现场用绿色降尘装置，包括底板1、驱动蒂娜及5、抽水箱12和储水箱17；所述底板1上方前部固定连接防水箱2，防水箱2上方固定安装有光伏板3，光伏板3电性连接蓄电池4，蓄电池4固定于底板1的底部，且防水箱2内部安装有驱动电机5，驱动电机5导线连接蓄电池4和开关，驱动电机5输出端转动连接输出轴6，在白天通过光伏板3吸收光能转化为电能储存在蓄电池4中供驱动电机5使用，驱动电机5通电工作带动输出轴6转动；所述输出轴6中部滚动连接第一同步带7的上部，第一同步带7穿过防水箱2的底部和底板1并滚动连接蜗杆8一侧，蜗杆8两端分别转动连接底板1，蜗杆8下方啮合蜗轮9，蜗轮9转动连接底板1，且蜗轮9的前部设置有主动轮11，更进一步地，主动轮11转动连接于底板1的下方，蜗轮9与主动轮11之间通过第二同步带10连接，需要说明的是，防水箱2和底板1上均开设有供第一同步带7穿过的通孔，转动的输出轴6通过第一同步带7带动蜗杆8转动，蜗杆8带动蜗轮9转动，转动的蜗轮9利用第二同步带10带动主动轮11转动从而驱动底板1整体前移。
所述防水箱2后部设置有抽水箱12，抽水箱12后部固定储水箱17，储水箱17和抽水箱12均固定在底板1上，输出轴6穿过防水箱2和抽水箱12并与二者转动连接，其中，输出轴6的端部固定连接偏心轮13，偏向轮13外缘转动连接连杆14下端，连杆14上端转动连接柱塞15下部，柱塞16边缘密封滑动连接抽水箱12的内壁，转动的输出轴6带动偏心轮13转动从而通过连杆14带动柱塞15往复上下移动；所述抽水箱12上部前侧通过单向阀连接雾化喷头16，抽水箱12上端通过导液管19连通储水箱17底部，且导液管19位于储水箱17底部端安装有另一单向阀，储水箱17上端连通并固定有注水斗18，往复上下移动的柱塞15挤压抽水箱12上部的水液，在单向阀的作用下使得水液通过雾化喷头16喷出对建筑现场的扬尘吸附并使之沉降，同时，储水箱17中的水液通过导液管19流向抽水箱12的上部补充水液。
实施例2
为了使本申请的技术方案更加完整和详实，现在上述实施例1的基础上做部分补充和说明，以使得本申请文件中所采用的技术手段公开更加充分，技术特征更加清楚，具体来说，补充和说明部分的技术特征为，所述底板1的后方下部轴承转动连接滚轮架，滚轮架下方转动连接方向轮20，滚轮架固定转轴12，转轴12穿过底板1，且转轴上方后端固定横杆22，横杆22两侧分别固定有圆柱状的握柄，握柄外表面包覆有橡胶材质所制的扶手23，通过手握扶手23带动横杆22和转轴21转动进而带动方向轮20进行方向的控制，实现喷洒水雾的方向控制。
本发明的工作原理是：在白天通过光伏板3吸收光能转化为电能储存在蓄电池4中供驱动电机5使用，驱动电机5通电工作带动输出轴6转动,转动的输出轴6通过第一同步带7带动蜗杆8转动，蜗杆8带动蜗轮9转动，转动的蜗轮9利用第二同步带10带动主动轮11转动从而驱动底板1整体前移,转动的输出轴6带动偏心轮13转动从而通过连杆14带动柱塞15往复上下移动,往复上下移动的柱塞15挤压抽水箱12上部的水液，在单向阀的作用下使得水液通过雾化喷头16喷出对建筑现场的扬尘吸附并使之沉降，同时，储水箱17中的水液通过导液管19流向抽水箱12的上部补充水液,通过手握扶手23带动横杆22和转轴21转动进而带动方向轮20进行方向的控制，实现喷洒水雾的方向控制。
需要特别说明的是，本申请中蓄电池和光伏板以及驱动电机为现有技术的应用，通过光伏板吸收光能转变为电能储存在蓄电池中供驱动电机使用，绿色节能环保，利用驱动电机带动蜗杆转动从而带动蜗轮和主动轮转动达到自动行走功能，节省劳动力，且转动的输出轴同时带动偏心轮转动，偏心轮利用连杆和柱塞实现抽水箱不断从储水箱中吸水并从雾化喷头中喷出达到对建筑现场的扬尘吸附和沉降，净化空气为本申请的创新点，其有效解决了现有的建筑降尘装置大多通过柴油机驱动完成，需要使用燃油，造成资源的消耗的问题。
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
