一种电动拉门式带药仓的水量调节机构
一种电动拉门式带药仓的水量调节机构
【申请公布号：CN109667939A；申请权利人： 湖州师范学院;发明设计人： 刘利民; 何英; 徐菊玲;】
摘要：
本发明公开了一种电动拉门式带药仓的水量调节机构，包括套管、支座、通孔、挡板、自锁防水电机、主动带轮、从动带轮、同步带、连接绳、上安装座、下安装座、圆弧形的导向体、若干第一支撑轮、若干第二支撑轮和药包放置机构，所述套管为外圆內方的空心圆柱体，所述套管内设有倾斜设置的支座，所述支座上设有通孔，所述挡板的上端与支座铰接连接，所述挡板用于封堵通孔的前端，所述套管的上端内壁设有上安装座，所述上安装座上设有自锁防水电机，与现有技术相比，能够调节磨损小，密闭可靠，稳定耐用，具有中药包存放功能。
主权项：
1.一种电动拉门式带药仓的水量调节机构，其特征在于：包括套管(1)、支座(2)、通孔(3)、挡板(4)、自锁防水电机(5)、主动带轮(6)、从动带轮(7)、同步带(8)、连接绳(9)、上安装座(11)、下安装座(12)、圆弧形的导向体(13)、若干第一支撑轮(14)、若干第二支撑轮(15)和药包放置机构(16)，所述套管(1)为外圆內方的空心圆柱体，所述套管(1)内设有倾斜设置的支座(2)，所述支座(2)上设有通孔(3)，所述挡板(4)的上端与支座(2)铰接连接，所述挡板(4)用于封堵通孔(3)的前端，所述套管(1)的上端内壁设有上安装座(11)，所述上安装座(11)上设有自锁防水电机(5)，所述自锁防水电机(5)的转动轴上设有主动带轮(6)，所述套管(1)的下端内壁设有下安装座(12)，所述下安装座(12)上设有从动带轮(7)，所述主动带轮(6)和从动带轮(7)上设有同步带(8)，所述挡板(4)的下端通过连接绳(9)与同步带(8)固定连接，所述上安装座(11)与下安装座(12)之间设有导向体(13)，所述导向体(13)的前端设有支撑在同步带(8)的前带体的内侧上的第一支撑轮(14)，使同步带(8)的前带体呈弧形状态，所述导向体(13)的后端外侧和内侧均设有支撑在同步带(8)的后带体的外侧上的第二支撑轮(15)并且不影响连接绳(9)随着同步带(8)运动，使同步带(8)的后带体呈弧形状态，所述装药机构(16)包括管体(161)、轴体(162)、防脱体(163)、中药包放置槽(164)、弹性固定体(165)和盖体(166)，所述套管(1)的上壁体上穿设有固定密封连接且位于支座(2)后方的管体(161)，所述管体(161)内设有轴体(162)，所述轴体(162)的上端设有与管体(161)的上端可拆卸连接的盖体(166)，所述轴体(162)的下端设有防脱体(163)，所述管体(161)下方的轴体(162)上设有中药包放置槽(164)，所述中药包放置槽(164)的槽口的上下两端之间设有弹性固定体(165)。
要求：
1.一种电动拉门式带药仓的水量调节机构，其特征在于：包括套管(1)、支座(2)、通孔(3)、挡板(4)、自锁防水电机(5)、主动带轮(6)、从动带轮(7)、同步带(8)、连接绳(9)、上安装座(11)、下安装座(12)、圆弧形的导向体(13)、若干第一支撑轮(14)、若干第二支撑轮(15)和药包放置机构(16)，所述套管(1)为外圆內方的空心圆柱体，所述套管(1)内设有倾斜设置的支座(2)，所述支座(2)上设有通孔(3)，所述挡板(4)的上端与支座(2)铰接连接，所述挡板(4)用于封堵通孔(3)的前端，所述套管(1)的上端内壁设有上安装座(11)，所述上安装座(11)上设有自锁防水电机(5)，所述自锁防水电机(5)的转动轴上设有主动带轮(6)，所述套管(1)的下端内壁设有下安装座(12)，所述下安装座(12)上设有从动带轮(7)，所述主动带轮(6)和从动带轮(7)上设有同步带(8)，所述挡板(4)的下端通过连接绳(9)与同步带(8)固定连接，所述上安装座(11)与下安装座(12)之间设有导向体(13)，所述导向体(13)的前端设有支撑在同步带(8)的前带体的内侧上的第一支撑轮(14)，使同步带(8)的前带体呈弧形状态，所述导向体(13)的后端外侧和内侧均设有支撑在同步带(8)的后带体的外侧上的第二支撑轮(15)并且不影响连接绳(9)随着同步带(8)运动，使同步带(8)的后带体呈弧形状态，所述装药机构(16)包括管体(161)、轴体(162)、防脱体(163)、中药包放置槽(164)、弹性固定体(165)和盖体(166)，所述套管(1)的上壁体上穿设有固定密封连接且位于支座(2)后方的管体(161)，所述管体(161)内设有轴体(162)，所述轴体(162)的上端设有与管体(161)的上端可拆卸连接的盖体(166)，所述轴体(162)的下端设有防脱体(163)，所述管体(161)下方的轴体(162)上设有中药包放置槽(164)，所述中药包放置槽(164)的槽口的上下两端之间设有弹性固定体(165)。
2.如权利要求1所述的一种电动拉门式带药仓的水量调节机构，其特征在于：所述支座(2)的前端设有围绕通孔(3)一圈的密封体(10)。
3.如权利要求1所述的一种电动拉门式带药仓的水量调节机构，其特征在于：所述盖体(166)与管体(161)的上端螺纹连接。
4.如权利要求1所述的一种电动拉门式带药仓的水量调节机构，其特征在于：所述管体(161)的长度稍大于中药包放置槽(164)的长度，所述防脱体(163)与中药包放置槽(164)之间的轴体(162)长度稍大于管体(161)的长度，所述盖体(166)与中药包放置槽(164)之间的轴体(162)长度稍大于管体(161)的长度。
5.如权利要求1至4中任一项所述的一种电动拉门式带药仓的水量调节机构，其特征在于：所述轴体(162)的周面上敷设有密封层(167)。
一种电动拉门式带药仓的水量调节机构
【技术领域】
本发明涉及一种水量调节机构的技术领域，特别是一种电动拉门式带药仓的水量调节机构的技术领域。
【背景技术】
目前的引水部件存在下述不足：
缺少调节磨损小、密闭可靠、稳定耐用的储水器引出水量调节机构；
缺少保健中药包放置空间的储水器引出水量调节机构。
【发明内容】
本发明的目的就是解决现有技术中的问题，提出一种电动拉门式带药仓的水量调节机构，能够调节磨损小，密闭可靠，稳定耐用，具有中药包存放功能。
为实现上述目的，本发明提出了一种电动拉门式带药仓的水量调节机构，包括套管、支座、通孔、挡板、自锁防水电机、主动带轮、从动带轮、同步带、连接绳、上安装座、下安装座、圆弧形的导向体、若干第一支撑轮、若干第二支撑轮和药包放置机构，所述套管为外圆內方的空心圆柱体，所述套管内设有倾斜设置的支座，所述支座上设有通孔，所述挡板的上端与支座铰接连接，所述挡板用于封堵通孔的前端，所述套管的上端内壁设有上安装座，所述上安装座上设有自锁防水电机，所述自锁防水电机的转动轴上设有主动带轮，所述套管的下端内壁设有下安装座，所述下安装座上设有从动带轮，所述主动带轮和从动带轮上设有同步带，所述挡板的下端通过连接绳与同步带固定连接，所述上安装座与下安装座之间设有导向体，所述导向体的前端设有支撑在同步带的前带体的内侧上的第一支撑轮，使同步带的前带体呈弧形状态，所述导向体的后端外侧和内侧均设有支撑在同步带的后带体的外侧上的第二支撑轮并且不影响连接绳随着同步带运动，使同步带的后带体呈弧形状态，所述装药机构包括管体、轴体、防脱体、中药包放置槽、弹性固定体和盖体，所述套管的上壁体上穿设有固定密封连接且位于支座后方的管体，所述管体内设有轴体，所述轴体的上端设有与管体的上端可拆卸连接的盖体，所述轴体的下端设有防脱体，所述管体下方的轴体上设有中药包放置槽，所述中药包放置槽的槽口的上下两端之间设有弹性固定体。
作为优选，所述支座的前端设有围绕通孔一圈的密封体。
作为优选，所述盖体与管体的上端螺纹连接。
作为优选，所述管体的长度稍大于中药包放置槽的长度，所述防脱体与中药包放置槽之间的轴体长度稍大于管体的长度，所述盖体与中药包放置槽之间的轴体长度稍大于管体的长度。
作为优选，所述轴体的周面上敷设有密封层。
本发明的有益效果：本发明通过自锁防水电机带动主动带轮顺时针或逆时针转动，主动带轮带动同步带运动，同步带通过连接绳带动挡板转动，实现通孔的敞开或关闭，避免传统的阀门在操作时，密封件转动与阀体摩擦造成的磨损，装药机构能够放置中药包，使流经装药机构的水具有保健功效，并且使用方便，结构简单，与现有技术相比，能够调节磨损小，密闭可靠，稳定耐用，具有中药包存放功能。
本发明的特征及优点将通过实施例结合附图进行详细说明。
【附图说明】

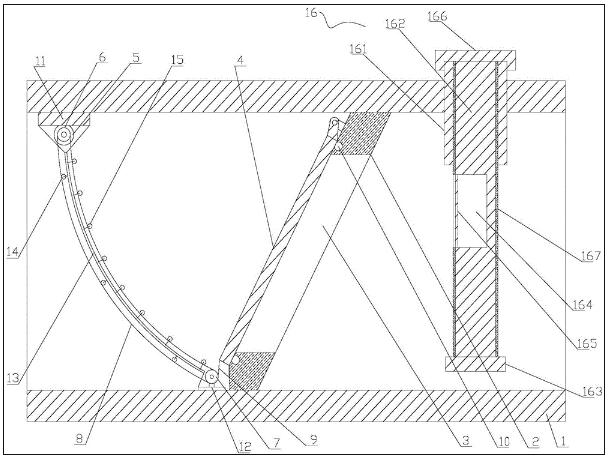

图1是本发明一种电动拉门式带药仓的水量调节机构的结构示意图；

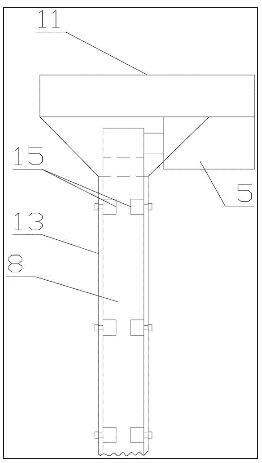

图2是本发明一种电动拉门式带药仓的水量调节机构的部分侧视图；

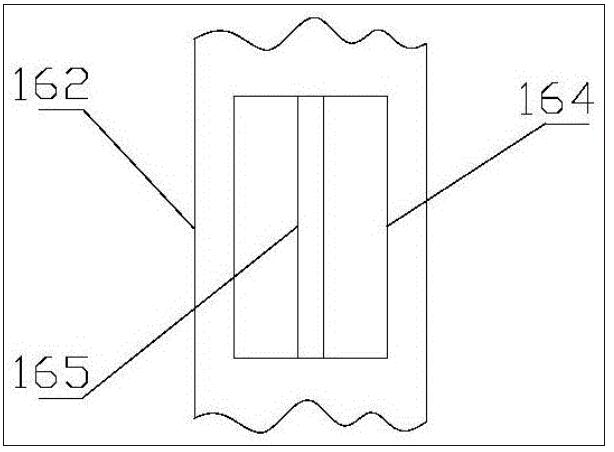

图3是弹性固定体设在中药包放置槽上的位置图。
图中：1-套管、2-支座、3-通孔、4-挡板、5-自锁防水电机、6-主动带轮、7-从动带轮、8-同步带、9-连接绳、10-密封体、11-上安装座、12-下安装座、13-导向体、14-第一支撑轮、15-第二支撑轮、16-药包放置机构、161-管体、162-轴体、163-防脱体、164-中药包放置槽、165-弹性固定体、166-盖体、167-密封层。
【具体实施方式】
参阅图1、图2和图3，本发明一种电动拉门式带药仓的水量调节机构，包括套管1、支座2、通孔3、挡板4、自锁防水电机5、主动带轮6、从动带轮7、同步带8、连接绳9、上安装座11、下安装座12、圆弧形的导向体13、若干第一支撑轮14、若干第二支撑轮15和药包放置机构16，所述套管1为外圆內方的空心圆柱体，所述套管1内设有倾斜设置的支座2，所述支座2上设有通孔3，所述挡板4的上端与支座2铰接连接，所述挡板4用于封堵通孔3的前端，所述套管1的上端内壁设有上安装座11，所述上安装座11上设有自锁防水电机5，所述自锁防水电机5的转动轴上设有主动带轮6，所述套管1的下端内壁设有下安装座12，所述下安装座12上设有从动带轮7，所述主动带轮6和从动带轮7上设有同步带8，所述挡板4的下端通过连接绳9与同步带8固定连接，所述上安装座11与下安装座12之间设有导向体13，所述导向体13的前端设有支撑在同步带8的前带体的内侧上的第一支撑轮14，使同步带8的前带体呈弧形状态，所述导向体13的后端外侧和内侧均设有支撑在同步带8的后带体的外侧上的第二支撑轮15并且不影响连接绳9随着同步带8运动，使同步带8的后带体呈弧形状态，所述装药机构16包括管体161、轴体162、防脱体163、中药包放置槽164、弹性固定体165和盖体166，所述套管1的上壁体上穿设有固定密封连接且位于支座2后方的管体161，所述管体161内设有轴体162，所述轴体162的上端设有与管体161的上端可拆卸连接的盖体166，所述轴体162的下端设有防脱体163，所述管体161下方的轴体162上设有中药包放置槽164，所述中药包放置槽164的槽口的上下两端之间设有弹性固定体165，所述支座2的前端设有围绕通孔3一圈的密封体10，所述盖体166与管体161的上端螺纹连接，所述管体161的长度稍大于中药包放置槽164的长度，所述防脱体163与中药包放置槽164之间的轴体162长度稍大于管体161的长度，所述盖体166与中药包放置槽164之间的轴体162长度稍大于管体161的长度，所述轴体162的周面上敷设有密封层167。
本发明工作过程：
本发明一种电动拉门式带药仓的水量调节机构在工作过程中，水量调节时，启动自锁防水电机5带动主动带轮6逆时针转动，主动带轮6带动同步带8运动，同步带8通过连接绳9带动挡板4顺时针转动，实现水量增大调节，启动自锁防水电机5带动主动带轮6顺时针转动，主动带轮6带动同步带8运动，同步带8带动连接绳9运动，此时，挡板4在自重的作用下运动，实现水量减小调节。
当挡板4在自重的作用下搁置在支座2上时，挡板4停止转动，而同步带8继续向下拉动连接绳9，连接绳9拉动挡板4压紧在支座2上。
当需要更换中药包时，逆时针转动盖体166，使盖体166与管体161脱离连接，然后向上拉动盖体166，盖体166带动轴体162向上运动，直到管体161阻挡防脱体163无法继续向上拉动盖体166，然后取出中药包，再将新的中药包放入中药包放置槽164，弹性固定体165将中药包固定在中药包放置槽164内，弹性固定体165方便药包的放置和取出，然后向下按动盖体166，直到盖体166被管体161阻挡，然后顺时针转动盖体166与管体161连接牢固。
上述实施例是对本发明的说明，不是对本发明的限定，任何对本发明简单变换后的方案均属于本发明的保护范围。
